Home Catalogo Diffusione Diffusori EDIGFQB
SCHEDA TECNICA

EDIGFQB

EDIGFQB
Immagine di dettaglio
Descrizione:
Diffusori a getto elicoidale ad alta induzione con alette deflettrici fisse.
Caratteristiche diffusore:
Materiale: lamiera d'acciaio
Finitura: verniciato bianco RAL
Installazione: standard, fori di fissaggio laterali sul collo diffusore
Impiego:
Diffusore adatto ad installazione compresa tra i 2,5 e 4 m di altezza.
Note
Cono di uscita bombato.

Plenum isolato e non isolato vedi modello EPDC.
Dati di funzionamento:
L (m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,20 m/s
Pa: perdita di carico
mc/h: portata aria
Diffusione
ModelloPortata mc/h
125mc/h70100130160190260
Pa1016255061100
L0,30,40,60,70,81
160mc/h100160220280330450
Pa1016255061100
L0,40,60,81,11,31,7
200mc/h160240320400480640
Pa1015255075100
L0,50,611,31,72
250mc/h250370490610730970
Pa1015255075100
L0,511,41,72,12,8
315mc/h38058078098011801580
Pa1015255075100
L0,81,31,82,22,83,8
Vk (m/s)234568

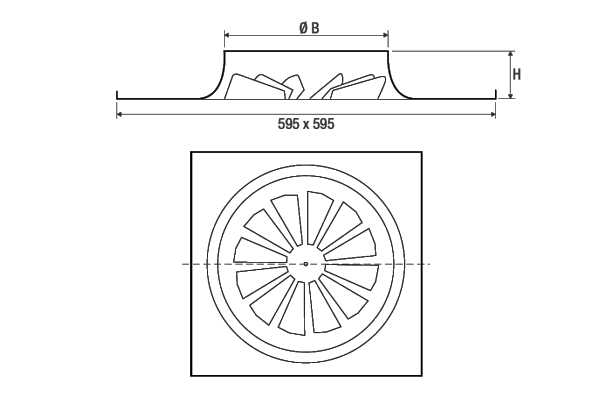

Dimensioni:
tutte le dimensioni sono espresse in mm
Diffusione
ModelloDiametrolatoDiametroLM
ABC
125122225285582
160157250505582
200197300505582
250247350655585
315312415875585
Listino prezzi:
Diffusione
modellodiffusoreEDIGFQB suraccordo con equalizzatore
EDIGFQBpannello 595x595EDIGFRE
12550,13 €117,50 €59,71 €
16063,57 €130,94 €62,12 €
20083,05 €150,41 €80,62 €
250100,53 €167,86 €98,11 €
315124,54 €191,86 €113,07 €
N.B.: I valori indicati possono essere soggetti a modifiche senza prevviso.
