EBOLF

Caratteristiche

Griglie a barre fisse con telaio a scomparsa e zona centrale estraibile.

costruzione

Alluminio anodizzato.

EBOLF0: griglia a barre fisse con deflessione 0°

EBOLF15: griglia a barre fisse con deflessione 15°

EBOLFT: griglia con schermo frontale pieno. Telaio e schermo in alluminio. Verniciatura RAL 9016 opaco.

Impiego

mandata e ripresa aria.

fissaggio

installazione su supporto del telaio a mezzo di viti. Finitura con copertura del telaio e successivo montaggio della zona centrale.

Accessori

Plenum in lamiera zincata con verniciatura RAL 9005 con e senza isolamento termico. Filtro in materassino di poliuretano spessore 10 mm efficienza G2.

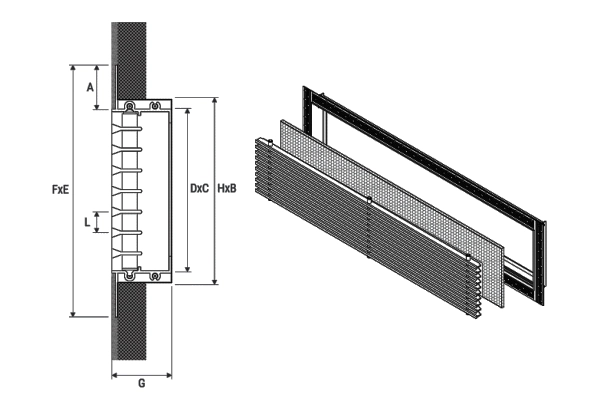

DIMENSIONI EBOLF

Modello		A	B	C	D	E	F	G	H	L
EBOLF 0°/15° 200x100	mm	25	200	185	85	235	135	32	100	12,5
EBOLF 0°/15° 300x100	mm	25	300	285	85	335	135	32	100	12,5
EBOLF 0°/15° 400x100	mm	25	400	385	85	435	135	32	100	12,5
EBOLF 0°/15° 500x100	mm	25	500	485	85	535	135	32	100	12,5

DIMENSIONI EBOLF-T

Modello		A	B	C	D	E	F	G	I	H
EBOLF T 200x100	mm	25	200	185	85	235	135	32	12	100
EBOLF T 300x100	mm	25	300	285	85	335	135	32	12	100
EBOLF T 400x100	mm	25	400	385	85	435	135	32	12	100
EBOLF T 500x100	mm	25	500	485	85	535	135	32	12	100

DATI TECNICI EBOLF

Modello	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) [m]		Dpt [Pa]
Modello	Ak [m2]	min	max	min	max	min	max	min	max
EBOLF 200x100	0,01	50	110	20	27	2,9	5,3	5	20
EBOLF 300x100	0,01	80	160	20	34	3,5	6,6	5	20
EBOLF 400x100	0,01	130	270	22	36	4,3	8,5	5	20
EBOLF 500x100	0,02	190	390	24	38	5,3	10,3	5	20

DATI TECNICI EBOLF T

Modello	Ak [m2]	Q [m3/h]		LWA [dB(A)]		Dpt [Pa]
Modello	Ak [m2]	min	max	min	max	min	max
EBOLF T 200x100	0,01	30	80	<20	25	5	20
EBOLF T 300x100	0,01	40	110	20	34	5	20
EBOLF T 400x100	0,01	50	130	22	36	5	20
EBOLF T 500x100	0,02	60	160	24	38	5	20

Listino prezzi

BxH	EBOLF 10	EBOLF 15	EBOLF T	EBOLFF
mm	€	€	€	€
200x100	A.R.	A.R.	A.R.	A.R.
300x100	A.R.	A.R.	A.R.	A.R.
400x100	A.R.	A.R.	A.R.	A.R.
500x100	A.R.	A.R.	A.R.	A.R.

N.B.: I valori indicati possono essere soggetti a modifiche senza prevviso.
