ERHRD

Descrizione

L'ERHRD è un'unità di ventilazione meccanica controllata con recuperatore di calore ad alta efficienza, sezione di trattamento aria con deumidificazione, raffrescamento e riscaldamento. L'unità è fornita plug-and-play per un'installazione rapida e semplificata. L'unità è composta da un monoblocco comprensivo di ogni componente per il corretto funzionamento e consente il funzionamento con ampi range di temperatura.

Caratteristiche

Struttura perimetrale auto portante in lamiera zincata.
Pannellature realizzate in doppio pannello sandwich, con finitura verniciata esternamente.
La coibentazione dei pannelli è realizzata con isolante ad alte prestazioni di spessore 20 mm.
Scambiatore in polipropilene in controcorrente ad alta efficienza superiore al 90%. Funzionamento estivo ed invernale.
Ventilatori plug-fun Brushless con motore elettronico e comando modulante. Altissima efficienza e bassi livelli di rumorosità. Conformi alla direttiva Erp2015.
Filtro F7 facilmente estraibile sulla presa aria esterna e sull'aria di mandata. Filtri G2 con bassa perdita di carico facilmente estraibili sull'aria di ricircolo.
Quadro elettrico a bordo unità con microprocessore e regolazione dedicata. Predisposizione per comunicazione MODBUS RTU RS 485 con i più svariati sistemi di domotica . Circuito frigorifero con compressore ad alta efficienza (versioni D e DC).

Impiego

L'unità è particolarmente indicata per locali residenziali, commerciali o edifici residenziali collettivi dove oltre al ricambio dell'aria è necessario fare deumidificazione, condizionamento e riscaldamento. È fornita plug-and-play per un'installazione rapida e semplificata.

Versioni

D - Per una deumidificazione ad aria neutra

DC - Versione per deumidificazione ed integrazione in raffrescamento/riscaldamento

ERHRD ORIZZONTALE

ERHRD VERTICALE

Dati di funzionamento - VERSIONI

RISCALDAMENTO =

- ARIA INTERNA 15°/30°- 40%/90%

- ARIA ESTERNA -20°/20°

RAFFRESCAMENTO =

- ARIA INTERNA 18°/30° - 20°/40°

- ARIA ESTERNA 20°/40°

GRANDEZZE		ERHRD 30/15		ERHRD 50/25
		ERHRD 30/15		ERHRD 50/25
		H	V	H	V
Efficienza nominale recuperatore (1)	%	81,2	81,5	81,8	81,8
Portata aria esterna nominale	mc/h	199	204	313	319
Portata aria totale	mc/h	391	401	619	640
(1) Temp. aria esterna 7°; umidità relativa 72%. Temp. ambiente 20°C; umidità relativa 28%, portata aria nominale
VERSIONE D		H / V		H / V
VERSIONE D		H / V		H / V
Capacità di deumidificazione utile	l/24h	30,5		56
Potenza frigorifera resa batterica idronica (2)	Kw	0,7		1,56
Potenza termica resa (3)	Kw	0,86		1,4
Portata acqua	mc/h	0,25		0,35
Perdita di carico	Kpa	8,5		10,5
Pressione sonora Lp ad 3 Mt	dB(A)	40,8		40,9
Alimentazione elettrica	V / Ph / Hz	230/ 1 / 50		230/ 1 / 50
Corrente massima assorbita	A	5,5		7
(1) Temp. aria esterna 30°; umidità relativa 60%. Temp. ambiente 25°C; umidità relativa 50%, portata aria nominale (2)Temp. ambiente 25°C; umidità relativa 60%, Acqua 16°, portata aria nominale (3) Temp. ambiente 20°C; umidità relativa 60%, portata aria nominale; Acqua in 35°C ;
VERSIONE DC		H / V		H / V
VERSIONE DC		H / V		H / V
Capacità di deumidificazione utile	l/24h	30,5		56
Potenza frigorifera resa compressore (2)	Kw	1,55		2,4
Potenza frigorifera resa batterica idronica (2)	Kw	0,7		1,56
Potenza termica resa (3)	Kw	0,86		1,4
Portata acqua	mc/h	0,25		0,35
Perdita di carico	Kpa	8,5		10,5
Pressione sonora Lp ad 3 Mt	dB(A)	40,8		40,9
Alimentazione elettrica	V / Ph / Hz	230/ 1 / 50		230/ 1 / 50
Corrente massima assorbita	A	5,5		7
(1) Temp. aria esterna 30°; umidità relativa 60%. Temp. ambiente 25°C; umidità relativa 50%, portata aria nominale (2)Temp. ambiente 25°C; umidità relativa 60%, Acqua 16°, portata aria nominale (3) Temp. ambiente 20°C; umidità relativa 60%, portata aria nominale; Acqua in 35°C ;

Dati di funzionamento - GENERALI

VENTILATORI		ERHRD 30/15		ERHRD 50/25
VENTILATORI		H	V	H	V
Tipo di Ventilatori		Radiale a pale avanti – motore elettronico direttamente accoppiato Bushless
Numero ventilatori	Nr	2
Portata aria ventilazione	mc/h	199	204	316	319
Portata aria integrazione	mc/h	391	401	619	640
Pressione utile	Pa	100
SCAMBIATORE DI CALORE		H	V	H	V
SCAMBIATORE DI CALORE		H	V	H	V
Tipo di scambiatore		Piastre controcorrente - materiale polipropilene
Numero scambiatori	Nr	1
Efficienza di recupero	%	81,2	81,5	81,8	81,8
DATI POTENZE TERMICHE E FRIGORIFERE/CAPACITA' DI DEUMIDIFICA		H / V		H / V
		H / V		H / V
Capacità di deumidificazione utile (al netto del contenuto entalpico dell'aria esterna) (1)	l/24h	30,5		56
Potenza frigorifera resa batterica idronica (2)	Kw	0,7		1,56
Portata acqua funzionamento estivo	mc/h	0,25		0,35
Perdita di carico funzionamento estivo	Kpa	8,5		10,5
Potenza frigorifera compressore estivo	Kw	1,55 (VERS.DC)		2,4 (VERS. DC)
Potenza assorbita compressore	Kw	0,47		0,77
Potenza termica resa (3)	Kw	0,86		1,4
Portata acqua funzionamento invernale	mc/h	0,25		0,35
Perdita di carico funzionamento invernale	Kpa	8,5		10,5
Gas refrigerante		R134a		R134a
FILTRI		H	V	H	V
FILTRI		H	V	H	V
Tipo filtri		Filtri piani plissettati	Filtri piani	Filtri piani plissettati	Filtri piani
Classe di filtrazione		Coarse + ePM1 + ePM1

Dati Acustici e Elettrici

DATI ACUSTICI		ERHRD 30/15		ERHRD 50/25
DATI ACUSTICI		H	V	H	V
Potenza sonora Lw trasmessa dalla struttura	dB(A)	64,2	52,3	68,1	62,8
Potenza sonora Lw irradiata dal canale	dB(A)	67,8	57,2	69,5	67,7
Pressione sonora media Lp ad 1 mt	dB(A)	49,8	48,4	54,2	48,1
Pressione sonora media Lp ad 3 mt	dB(A)	41,5	40,8	47,6	40,9
DATI ELETTRICI		H / V		H / V
DATI ELETTRICI		H / V		H / V
Tensione di alimentazione	V	230 / 1 / 50 Hz.
Corrente assorbita	A	5,5		7
Grado di protezione	IP	44

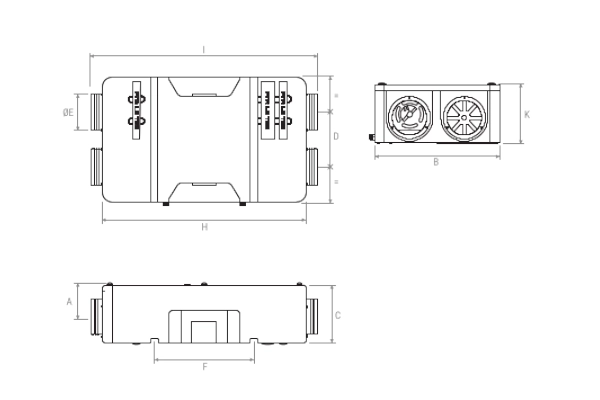

Dimensioni

MODELLO	ERHRD	30/15		50/25
		30/15		50/25
		H	V	H	V
Larghezza A	mm	1220	885	1220	985
Profondità B	mm	820	515	960	740
Altezza C	mm	255	1085	330	1185
Ingresso aria di ricircolo DN1	mm	160	160	200	200
Ingresso aria viziata DN2	mm	125	125	160	160
Ingresso aria di rinnovo DN3	mm	125	125	160	160
Espulsione aria viziata DN4	mm	125	125	160	160
Mandata bxh	mm	350X180	345X175	490X255	510X240
A1	mm	30	-	30	-
B1	mm	30	-	30	-
C1	mm	300	-	300	-
Attacchi acqua mandata/ritorno	Ø	1/2"-1/2"
Condensa	Ø	20
Peso versione D	Kg	72	74	91	83
Peso versione DC	Kg	73	75	92	84

Listino prezzi

	MODELLO	Versione del recuperatore
		D	DC
		D	DC
		euro	euro
ORIZZONTALE	ERHRD 30/15	5.361,49 €	5.727,19 €
ORIZZONTALE	ERHRD 50/25	6.013,17 €	6.332,07 €
VERTICALE	ERHRD 30/15	5.939,80 €	6.305,50 €
VERTICALE	ERHRD 50/25	6.723,09 €	7.041,95 €

Listino prezzi accessori

	MODELLO	Accessori
		Controllo elettronico remoto	Controllo elettronico remoto (PANNELLO TOUCH SCREEN)	Valvola acqua on/off a 2 vie 1/2"	Valvola acqua on/off a 3 vie 1/2"	Kit filtri
		EARCNU	EARCNUS2	EARVO21	EARVO31	EARFDR	Codice
		euro	euro	euro	euro	euro	Codice
ORIZZONTALE	ERHRD 30/15	294,98 €	500,18 €	316,76 €	375,79 €	93,64 €	EARFDRD1
ORIZZONTALE	ERHRD 50/25					106,02 €	EARFDRD2
VERTICALE	ERHRD 30/15					96,76 €	EARFDRD1V
VERTICALE	ERHRD 50/25					106,02 €	EARFDRD2V

Schede tecniche

	Scarica
ERHRD H - ORIZZONTALE
ERHRD V - VERTICALE

N.B.: I valori indicati possono essere soggetti a modifiche senza prevviso.
