CR2

Descrizione

Serranda tagliafuoco circolare CE a pala unica certificata EN 1366-2 classificata EI 120 (ve ho i <-> o) S- (500 Pa) a seconda dell'installazione.

Tenuta Classe B ( su richiesta C) EN 1751.

Installazione ad incasso a 0° / 360°.

Caratteristiche

Struttura in acciaio zinacato.

Pala in refrattario da 50 mm di spessore.

Dimensioni: da Ø 200 a Ø 630.

Guarnizione perimetrale termo-espandente.

2 microinterruttori ( uno di inizio e uno di fine corsa) già installati.

Impiego e classificazione con comando meccanico, magnetico o motorizzato

Parete rigida: EI 120 (ve i <-> o) S - (500 Pa)

Parete leggera: EI 120 (ve i <-> o) S - (500 Pa) - EI 90 (ve i <-> o) S - (500 Pa)

Solaio: EI 120 (ho i <-> o) S - (500 Pa).

Versione manuale

Con azionamento manuale termo-meccanico: codice CR2 (+ CFTH +FDCU).

Versione elettromagnete

Con azionamento a elettromagnete 24V (normalmente eccitato) e con 2 micro: codice CR2 + MAVD (+MANO + VM + FDCU).

Versione motorizzata

Con azionamento con servomotore Belimo:

codice CR2 + S 24/230 V

Con azionamento con servomotore Rf-t :

ONE T 24 FDCU: Attuatore con ritorno a molla ONE 24 V (con elemento fusibile) + interruttore di inizio e fine corsa unipolare.

ONE T 24 FDCB: Attuatore con ritorno a molla ONE 24 V (con elemento fusibile) + interruttore di inizio e fine corsa bipolare.

ONE T 230 FDCU: Attuatore con ritorno a molla ONE 230 V (con elemento fusibile) + interruttore di inizio e fine corsa unipolare.

ONE T 230 FDCB: Attuatore con ritorno a molla ONE 230 V (con elemento fusibile) + interruttore di inizio e fine corsa bipolare.

ONE T 24 FDCU ST: Attuatore con ritorno a molla ONE 24 V (con elemento fusibile) + interruttore di inizio e fine corsa unipolare e connettore (ST).

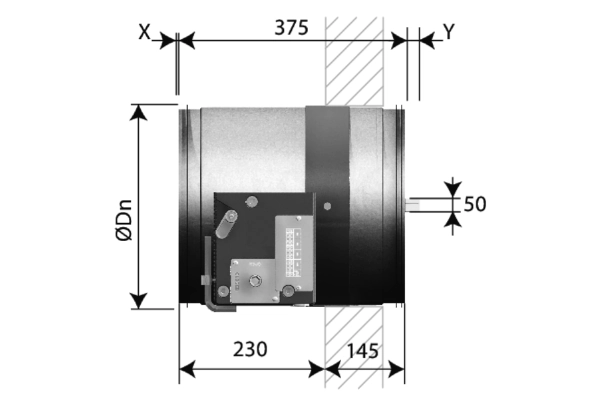

Costruzione

X = D/2 - 265

Y =D/2 - 134

Listino prezzi

Manuale e ONE T 24V e 230V

Listino prezzi

Manuale e S 24V e 230V

- BFLT

- BFNT

N.B.: I valori indicati possono essere soggetti a modifiche senza prevviso.
