EDILFLA

Descrizione

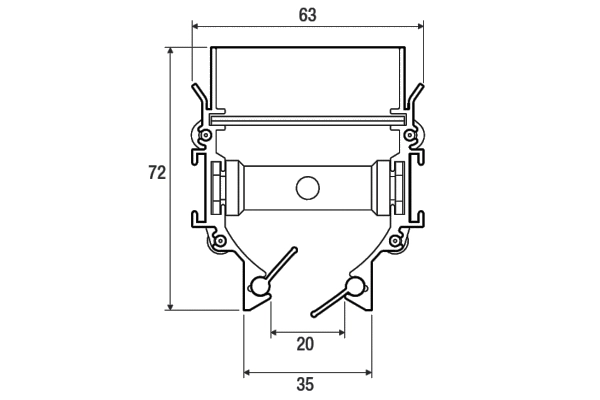

Diffusori lineari a singola feritoia finitura standard nero RAL 9005 opaco con deflettore, senza cornice per installazione a scomparsa a parete o soffitto.

EDILFLADW Diffusore verniciato bianco RAL 9016 opaco.

costruzione

Alluminio verniciato nero RAL 9005 opaco.

Impiego

A soffitto o parete per mandata e ripresa. Possibilità lancio verticale e lancio laterale con effetto Coanda.

Staffaggio a parete o solaio mediante staffe poste sul plenum. Sedi di appoggio della parete o solaio in cartongesso ricavate sul diffusore stesso.

Accessori

• Serranda a scorrimento.
• Deflettori.
• Plenum in acciaio zincato con attacco circolare

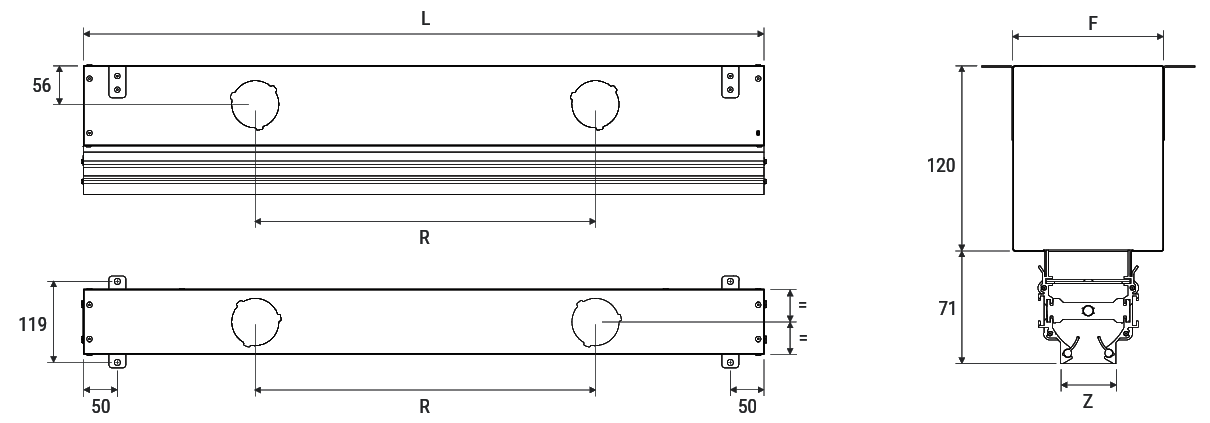

disegno plenum

DIMENSIONI PLENUM

Modello	L	Z	Stacchi (predisposizione)	Passo R	Stacchi	Supporti	F
Modello	mm	mm	N°	mm	Ø	N°	mm
EPDLFLAVMC500	500 + 10	35	2 + 2	250	KIT ATTACCO 75/90 VMC	4	94
EPDLFLAVMC1000	1000 + 10	35	2 + 2	500	KIT ATTACCO 75/90 VMC	4	94

DATI PRESTAZIONALI

* Senza equalizzatore e serranda completamente aperta

Modello	Ak [m2]	Q (mc/h)		Lwa (dB(A))		X 0,25 (m)		Dp (pa)
Modello	Ak [m2]	min	max	min	max	min	max	min	max
EDILFLA500	0	20	50	26	35	0,5	1,9	10	30
EDILFLA1000	0,01	40	100	26	35	0,5	1,9	10	30

Listino prezzi

Modello	EDILFLA20	EDILFLA40	EPDLFLAVMC
Modello	€	€	€
EDILFLA 500	A.R.	A.R.	A.R.
EDILFLA 1000	A.R.	A.R.	A.R.

Listino prezzi R9016 OPACO

Modello	EDILFLA20	EDILFLA40	EPDLFLAVMC
Modello	€	€	€
EDILFLADW 500	A.R.	A.R.	A.R.
EDILFLADW 1000	A.R.	A.R.	A.R.

N.B.: I valori indicati possono essere soggetti a modifiche senza prevviso.
