Diffusione

EDMUP

EDMUP
Descrizione:
Diffusori a microugelli ad alta induzione su pannello rettangolare forellinato in acciaio verniciato.
Caratteristiche:
Materiale: telaio, cornice e pannello di supporto in acciaio, microugelli in materiale polimerico.
Finitura: telaio, cornice e pannello bianco RAL, microugelli RAL 9005
Fissaggio: con viti a vista
Impiego:
Diffusore adatto ad installazione compresa tra i 2,4 e 4,5 m di altezza.
Esecuzioni speciali:
Diffusori con dimensioni a richiesta:
- n° di ugelli per fila da 2 a 30
- file di ugelli da 1 a 10
Colore pannello RAL a richiesta.

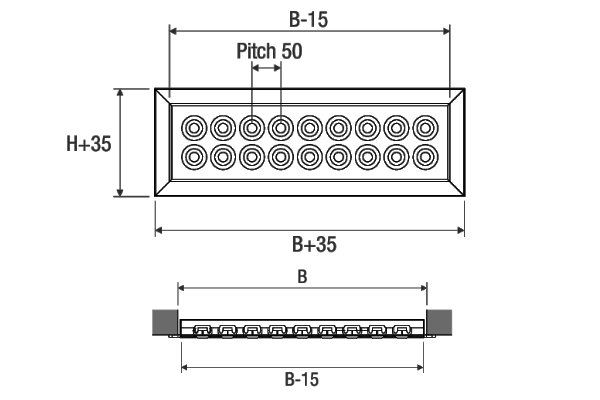

Versione EDMUPR
Diffusore a microugelli piano
Versione EDMUPR
Versione EDMUPC
Diffusore a microugelli Circolare
Versione EDMUPC
Dati di funzionamento:
Vk (m/s): velocità efficace
Q (mc/h): portata
Dp (Pa): perdita di carico
L (m): lancio in metri con velocità terminale di 0,25 m/s
Diffusione
mod.   EDMUPVk468101214
570x80Q233546587080
Dp101520253250
L3,04,25,46,67,89
570x150Q467092116140160
Dp101520253250
L1,12,27,04,55,66,7
570x220Q70105138174210240
Dp101520253250
L1,63,09,25,77,18,5
Listino prezzi:
EDMUPR = Piano
EDMUPC = Circolare

Diffusione
modelloNr. ugelli EDMUPREDMUPC
570x808a richiestaa richiesta
570x15016 (8x2)a richiestaa richiesta
570x22024 (8x3)a richiestaa richiesta
N.B.: I valori indicati possono essere soggetti a modifiche senza prevviso.
