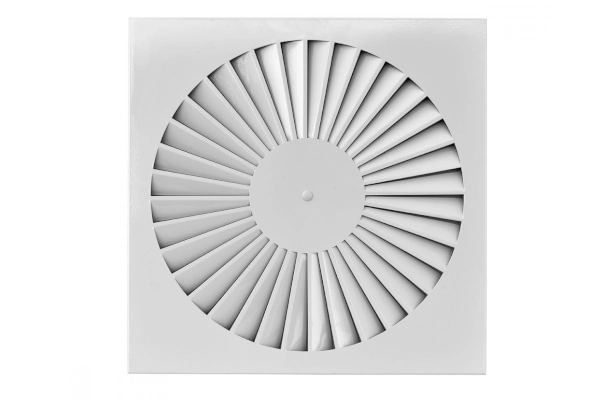

EDIGFW

Descrizione:

Diffusori a flusso elicoidale.

Caratteristiche:

Materiale: acciaio verniciato bianco RAL 9016 opaco.

Installazione: con viti laterali o a mezzo vite centrale su ponte di montaggio.

Impiego:

A soffitto, in mandata e ripresa. Altezza di installazione: 2,6-4,0 m.

Note

Plenum isolato e non isolato vedi modelli EPDQ e EPDQP.

Plenum in acciaio zincato:
- Con o senza isolamento.
- Con o senza equalizzatore.
- Con o senza serranda di regolazione.
- Con o senza ponte di fissaggio.

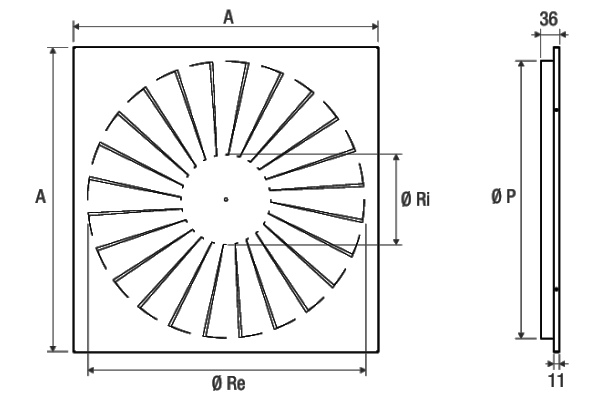

Dimensioni

Tutte le dimensioni sono espresse in mm

Su richiesta EDIGFWC (circolare).

Modello	Diametro A	Diametro C	D x d
600	540	200	595x595

Dati di funzionamento

Modello	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,20) [m]		Dpt [Pa]
Modello	Ak [m2]	min	max	min	max	min	max	min	max
EDIGFW 600	0,0368	400	900	23	46	3,3	7,4	10	50
EDIGFW 625	0,0368	400	900	23	46	3,3	7,4	10	50

Listino prezzi:

Modello	euro
EDIGFW	91,52 €

N.B.: I valori indicati possono essere soggetti a modifiche senza prevviso.
