Home Catalogo Antincendio Serrande antincendio CU-LT 1S
SCHEDA TECNICA

CU-LT 1S

CU-LT 1S
Immagine di dettaglio
Descrizione
Serranda tagliafuoco CE a pala unica per installazione a sbalzo dall'esterno della parete certificata EN 1366-2 classifica EI 120 (ve ho i <->o) S- (500 Pa) a seconda dell'installazione.
Tenuta classe C secondo EN 1751.
Caratteristiche
Struttura in acciaio zincato.
Pala in refrattario da 25 mm di spessore.
Dimensioni: da 200x100 a 800x600.
Guarnizione perimetrale termo-espandente.
2 microinterruttori (uno di inizio e uno di fine corsa) già installati.
Flangia di connessione da 20 mm.
Cassa da 300 mm.
Impiego e classificazione con comando meccanico, magnetico o motorizzato
Parete rigida: EI 120 (ve i <-> o) S- (500 Pa)
Parete leggera: EI 120 (ve i <-> o S- (500 Pa) - EI 90 (ve i<-> o) S - (500 Pa)
Solaio: EI 120 (ho i <->o) S - (500 Pa)
Versione manuale
Con azionamento manuale termo-meccanico: codice CU-LT-S1 (+ MFUSP + FDCU)
N.B.: Per il comando con molla maggiorata potrà essere necessario l'utilizzo della brugola da 10 per l'azionamento della serranda (accessorio NON fornito).
EACULTBR10 Brugola da 10: Listino 7,18 €/cad

Versione elettromagnete
Con azionamento a elettromagnete 24V (normalmente eccitato) e con 2 micro:
codice CU-LT-S1 +UNIQ VD/VM FDCB.

Versione motorizzata
Con azionamento con servomotore Belimo:
codice CU-LT + S 24/230 V (BFL-T)
Con azionamento con servomotore Rf-t
ONE T 24 FDCU: Attuatore con ritorno a molla ONE 24 V (con elemento fusibile) + interruttore di inizio e fine corsa unipolare.
ONE T 24 FDCB: Attuatore con ritorno a molla ONE 24 V (con elemento fusibile) + interruttore di inizio e fine corsa bipolare.
ONE T 230 FDCU: Attuatore con ritorno a molla ONE 230 V (con elemento fusibile) + interruttore di inizio e fine corsa unipolare.
ONE T 230 FDCB: Attuatore con ritorno a molla ONE 230 V (con elemento fusibile) + interruttore di inizio e fine corsa bipolare.
ONE T 24 FDCU ST: Attuatore con ritorno a molla ONE 24 V (con elemento fusibile) + interruttore di inizio e fine corsa unipolare e connettore (ST).

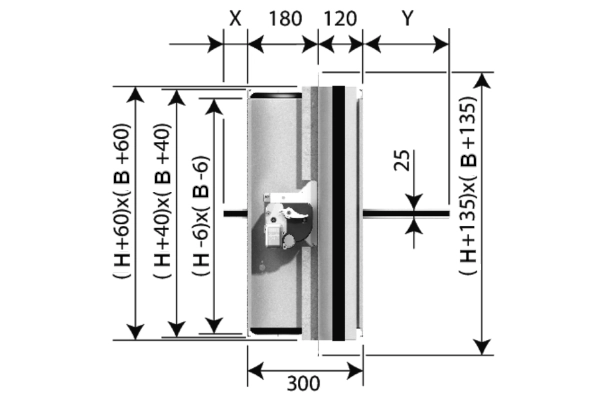

Costruzione
X = (H-6)/2-230
Y = (H-6)/2-70
Versione con comando meccanico - Listino prezzi
Antincendio
altezzabase mm
200250300350400450500550600650700750800
euroeuroeuroeuroeuroeuroeuroeuroeuroeuroeuroeuroeuro
100299,29 €306,40 €313,57 €320,70 €327,83 €335,00 €342,10 €349,29 €356,42 €363,52 €370,63 €377,85 €384,93 €
150300,97 €308,05 €315,18 €322,42 €329,47 €336,63 €343,75 €350,89 €358,06 €365,19 €372,27 €379,48 €386,59 €
200302,58 €309,76 €316,79 €324,05 €331,15 €338,23 €345,41 €352,57 €359,64 €366,81 €373,93 €381,12 €388,23 €
250310,31 €317,96 €325,52 €333,22 €340,79 €348,48 €356,10 €363,73 €371,47 €379,05 €386,71 €394,33 €421,06 €
300317,96 €326,12 €334,19 €342,38 €350,51 €358,65 €366,81 €374,92 €383,11 €391,25 €418,47 €426,65 €434,77 €
350325,62 €334,30 €342,98 €351,56 €360,21 €368,84 €377,54 €386,19 €413,90 €422,57 €431,16 €439,83 €448,49 €
400333,30 €342,44 €351,61 €360,77 €369,88 €379,05 €407,32 €416,51 €425,60 €434,77 €443,95 €453,06 €462,23 €
450341,03 €350,68 €360,28 €369,94 €379,56 €408,38 €418,03 €427,70 €437,35 €446,95 €456,63 €466,32 €475,94 €
500348,69 €358,79 €369,00 €379,12 €408,43 €418,58 €428,77 €438,88 €449,03 €459,22 €469,29 €479,53 €508,71 €
550356,30 €367,06 €377,70 €388,33 €418,09 €428,77 €439,41 €450,15 €460,74 €471,36 €482,09 €511,82 €522,48 €
600364,02 €375,19 €386,33 €416,68 €427,79 €438,97 €450,15 €461,27 €472,48 €483,64 €513,90 €525,05 €536,18 €
- Comando Manuale con pallino rosso
- Comando Manuale con molla maggiorata senza pallino rosso EACULTBR10= Brugola da 10 listino 7.19 €/cad
Versione con servomotore Rft-Listino prezzi
ONE T 24 FDCU
Antincendio
altezzabase mm
200250300350400450500550600650700750800
euroeuroeuroeuroeuroeuroeuroeuroeuroeuroeuroeuroeuro
100682,63 €690,10 €697,56 €705,09 €712,51 €720,01 €727,45 €734,97 €742,44 €749,89 €757,32 €764,87 €772,30 €
150684,37 €691,82 €699,24 €706,81 €714,23 €751,85 €729,21 €736,67 €744,15 €751,64 €759,05 €766,61 €774,06 €
200686,07 €693,57 €701,00 €708,56 €715,99 €723,44 €730,92 €738,45 €745,85 €753,36 €760,82 €768,33 €775,78 €
250694,15 €702,16 €710,09 €718,18 €726,09 €734,14 €742,11 €750,14 €758,20 €766,17 €774,17 €782,17 €810,17 €
300702,16 €710,72 €719,19 €727,72 €736,27 €744,85 €753,36 €761,88 €770,41 €778,89 €807,42 €815,95 €824,52 €
350710,18 €719,27 €728,34 €737,36 €746,43 €755,52 €764,56 €773,64 €802,65 €811,73 €820,69 €829,80 €838,87 €
400718,25 €727,79 €737,40 €747,04 €756,56 €766,17 €795,74 €805,35 €814,92 €824,52 €834,12 €843,65 €853,25 €
450726,28 €736,44 €746,50 €756,66 €766,68 €796,87 €807,00 €817,07 €827,16 €837,29 €847,41 €857,57 €867,59 €
500734,33 €744,96 €755,65 €766,26 €796,93 €807,50 €818,21 €828,80 €839,44 €850,09 €860,71 €871,38 €901,96 €
550742,36 €753,59 €764,73 €775,85 €807,07 €818,21 €829,32 €840,58 €851,68 €862,85 €874,06 €905,23 €916,39 €
600750,40 €762,14 €773,80 €805,54 €817,18 €828,88 €840,58 €852,24 €864,01 €875,71 €907,37 €919,01 €930,74 €
Versione con servomotore Rft-Listino prezzi
ONE T 230 FDCU
Antincendio
altezzabase mm
200250300350400450500550600650700750800
euroeuroeuroeuroeuroeuroeuroeuroeuroeuroeuroeuroeuro
100733,41 €740,80 €748,32 €755,82 €763,24 €770,77 €778,22 €785,71 €793,17 €800,64 €808,08 €815,64 €823,10 €
150735,13 €742,58 €749,96 €757,58 €764,97 €772,46 €779,91 €787,43 €794,90 €802,35 €809,81 €817,33 €824,78 €
200736,82 €744,34 €751,72 €759,30 €766,75 €774,17 €781,69 €789,19 €796,60 €804,08 €811,53 €819,08 €826,51 €
250744,92 €752,89 €760,86 €768,90 €776,84 €784,90 €792,84 €800,84 €808,94 €816,94 €824,93 €832,90 €860,87 €
300752,89 €761,45 €769,94 €778,51 €787,01 €795,55 €804,08 €812,61 €821,17 €829,68 €858,20 €866,72 €875,23 €
350760,94 €770,01 €779,14 €788,12 €797,16 €806,22 €815,32 €824,39 €853,37 €862,48 €871,49 €880,52 €889,63 €
400768,95 €778,55 €788,19 €797,75 €807,29 €816,94 €846,53 €856,12 €865,64 €875,23 €884,87 €894,41 €904,02 €
450777,06 €787,17 €797,28 €807,38 €817,41 €847,63 €857,75 €867,84 €877,97 €887,99 €898,15 €908,30 €918,38 €
500785,09 €795,68 €806,41 €817,00 €847,68 €858,29 €868,95 €879,51 €890,15 €900,84 €911,42 €922,13 €952,70 €
550793,09 €804,31 €815,50 €826,63 €857,79 €868,95 €880,10 €891,32 €902,43 €913,59 €924,83 €955,96 €967,08 €
600801,15 €812,84 €824,56 €856,30 €867,98 €879,62 €891,32 €903,00 €914,74 €926,44 €958,12 €969,77 €981,44 €
Versione con comando motorizzato CU-LT S 24 V-Listino prezzi
Antincendio
altezzabase mm
200250300350400450500550600650700750800
euroeuroeuroeuroeuroeuroeuroeuroeuroeuroeuroeuroeuro
100740,28 €748,04 €755,79 €763,59 €771,30 €779,11 €786,84 €794,67 €802,41 €810,13 €817,84 €825,70 €833,44 €
150742,05 €749,81 €757,52 €765,39 €773,10 €780,90 €788,61 €796,38 €804,19 €811,92 €819,64 €827,51 €835,18 €
200743,87 €751,62 €759,34 €767,21 €774,90 €782,63 €790,44 €798,24 €805,92 €813,73 €821,46 €829,28 €837,02 €
250752,28 €760,57 €768,79 €777,17 €785,41 €793,77 €802,04 €810,39 €818,74 €827,03 €835,35 €843,64 €872,71 €
300760,57 €769,46 €778,24 €787,12 €795,98 €804,87 €813,73 €822,55 €831,44 €840,31 €869,86 €878,73 €887,62 €
350768,92 €778,33 €787,83 €797,10 €806,50 €815,93 €825,37 €834,77 €864,92 €874,32 €883,69 €893,09 €902,59 €
400777,23 €787,21 €797,13 €807,17 €817,06 €827,03 €857,77 €867,70 €877,63 €887,62 €897,56 €907,50 €917,46 €
450785,65 €796,13 €806,57 €817,13 €827,58 €858,88 €869,46 €879,88 €890,43 €900,85 €911,38 €921,94 €932,35 €
500793,97 €804,99 €816,11 €827,10 €858,94 €869,99 €881,07 €892,03 €903,10 €914,19 €925,18 €936,29 €968,03 €
550802,29 €813,95 €825,53 €837,09 €869,52 €881,07 €892,65 €904,31 €915,82 €927,43 €939,05 €971,41 €983,02 €
600740,28 €748,04 €755,79 €763,59 €771,30 €779,11 €786,84 €794,67 €802,41 €810,13 €817,84 €825,70 €833,44 €
Versione con comando motorizzato CU-LT S 230 V-Listino prezzi
Antincendio
altezzabase mm
200250300350400450500550600650700750800
euroeuroeuroeuroeuroeuroeuroeuroeuroeuroeuroeuroeuro
100796,25 €803,96 €811,78 €819,56 €827,26 €835,07 €842,80 €850,59 €858,35 €866,10 €873,81 €881,65 €889,38 €
150798,07 €805,81 €813,48 €821,37 €829,07 €836,85 €844,61 €852,41 €860,15 €867,89 €875,60 €883,44 €891,21 €
200799,78 €807,62 €815,31 €823,17 €830,91 €838,60 €846,38 €854,19 €861,88 €869,67 €877,46 €885,23 €892,95 €
250808,24 €816,55 €824,76 €833,14 €841,39 €849,74 €858,01 €866,31 €874,75 €882,97 €891,34 €899,60 €928,68 €
300816,55 €825,43 €834,20 €843,05 €851,95 €860,83 €869,67 €878,53 €887,41 €896,24 €925,84 €934,69 €943,59 €
350824,85 €834,27 €843,76 €853,06 €862,50 €871,91 €881,34 €890,75 €920,88 €930,32 €939,62 €949,08 €958,53 €
400833,20 €843,15 €853,13 €863,12 €873,01 €882,97 €913,75 €923,70 €933,60 €943,59 €953,56 €963,44 €973,42 €
450841,58 €852,08 €862,60 €873,12 €883,57 €914,87 €925,39 €935,88 €946,37 €956,82 €967,38 €977,89 €988,35 €
500849,94 €860,94 €872,07 €883,04 €914,97 €925,95 €937,04 €948,01 €959,06 €970,15 €981,15 €992,25 €1.024,00 €
550858,26 €869,93 €881,50 €893,04 €925,46 €937,04 €948,16 €960,28 €971,79 €983,40 €995,05 €1.027,42 €1.038,96 €
600796,25 €803,96 €811,78 €819,56 €827,26 €835,07 €842,80 €850,59 €858,35 €866,10 €873,81 €881,65 €889,38 €
N.B.: I valori indicati possono essere soggetti a modifiche senza prevviso.
