EDILSA

Descrizione

Diffusori lineari a feritoie a scomparsa.

costruzione

Alluminio estruso verniciato nero RAL 9005 con deflettore RAL 9005 (standard). Alluminio estruso verniciato bianco RAL 9016 opaco con deflettore RAL 9016.

Impiego

A soffitto o parete, in mandata o ripresa. Altezza di installazione: 2,5-3,1 m.

Fissaggio con staffa interna mobile.

Accessori

• Deflettori.
• Serranda a scorrimento.
• Sistemi di fissaggio.
• Plenum di raccordo in acciaio zincato senza isolamento con attacco circolare.

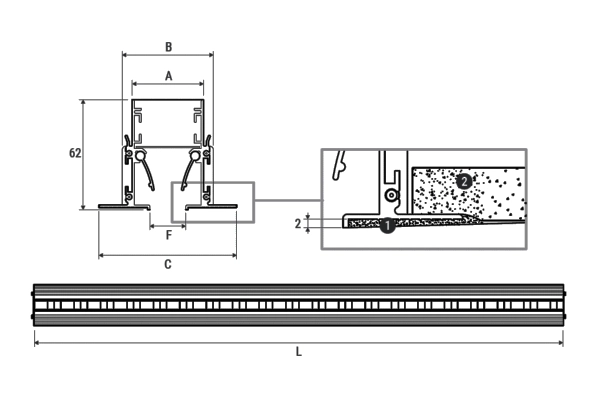

Dimensioni

Feritoie	F	A	B	C
N°	mm	mm	mm	mm
1	20	40	51	77

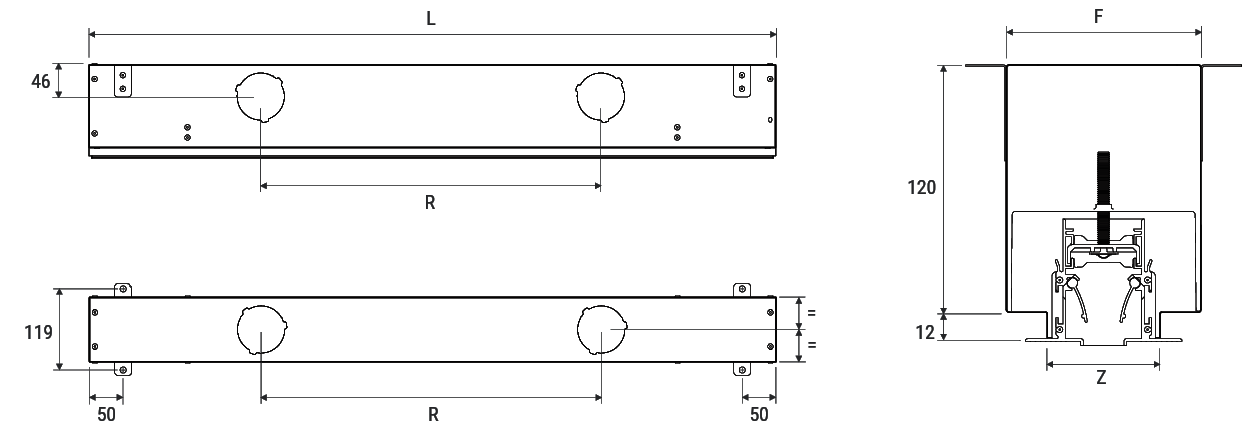

DISEGNO PLENUM

DIMENSIONI PLENUM

Modello	L	Z	Stacchi (predisposizione)	Passo R	Stacchi	Supporti	F
Modello	mm	mm	N°	mm	Ø	N°	mm
EPDL6AVMC0500	500 + 10	54	2 + 2	250	KIT ATTACCO 75/90 VMC	4	94
EPDL6AVMC1000	1000 + 10	54	2 + 2	500	KIT ATTACCO 75/90 VMC	4	94

DATI PRESTAZIONALI

Modello EDILFSA FERITOIA 20 mm	Ak [m2]	Q (mc/h)		Lwa (dB(A))		X 0,25 (m)		Dp (pa)
Modello EDILFSA FERITOIA 20 mm	Ak [m2]	min	max	min	max	min	max	min	max
EDILSA 1F 500	0	20	50	27	36	0,4	1,7	10	30
EDILSA 1F 1000	0,01	40	100	27	36	0,4	1,7	10	30

Listino prezzi

Feritoie	Lunghezza	EDILSA20	EDILSA40	EPDL6AVMC
N°	mm	€	€	€
1	EDILSA 500	A.R.	A.R.	A.R.
1	EDILSA 1000	A.R.	A.R.	A.R.

Accessori

N.B.: I valori indicati possono essere soggetti a modifiche senza prevviso.
