EDIGFB

Descrizione:

Diffusori circolari a geometria fissa ed effetto elicoidale.

Caratteristiche diffusore:

Materiale: Acciaio

Finitura: verniciato bianco RAL

Installazione: Fissaggio mediante viti sul collo del diffusore.

Impiego:

A soffitto, in mandata e ripresa.

Altezza di installazione: 2,8-4,6 m.

Note:

Cono di uscita bombato.

Plenum isolato e non isolato vedi modello EPDC.

Dati di funzionamento:

Q [m³/h]

LWA [dB(A)]: indice di rumorosità

Dpt [Pa]: Perdite di carico in Pascal

Ak: sezione effettiva

Modello	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X (0,25)[m]		Dpt [Pa]
Modello	Ak [m2]	min	max	min	max	min	max	min	max
125	0,00912	80	180	22	37	0,36	0,81	10	50
160	0,01464	120	290	21	38	0,46	1,13	10	50
200	0,02245	190	450	22	38	0,63	1,5	10	50
250	0,03444	300	700	22	38	0,85	1,98	10	50
315	0,05364	470	1100	22	38	1,11	2,6	10	50
400	0,08479	750	1750	22	39	1,46	3,41	10	50

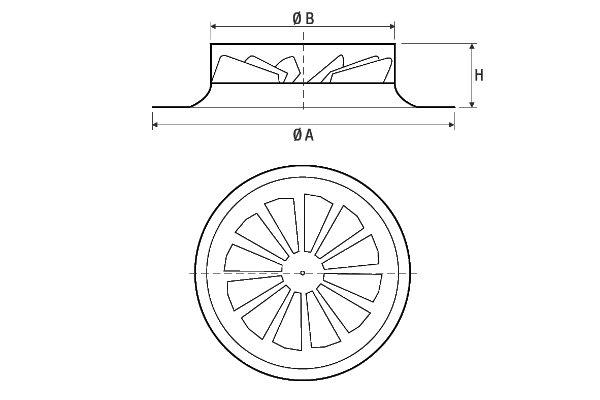

Dimensioni:

tutte le dimensioni sono espresse in mm

Modello EDIGFB	ØA	ØB	H
Modello EDIGFB	ØA	ØB	H
125	201	123	66
160	252	158	66
200	302	198	66
250	352	248	66
315	452	313	90
400	550	398	120

Listino prezzi:

N.B.: I valori indicati possono essere soggetti a modifiche senza prevviso.
