ESIG14

Descrizione

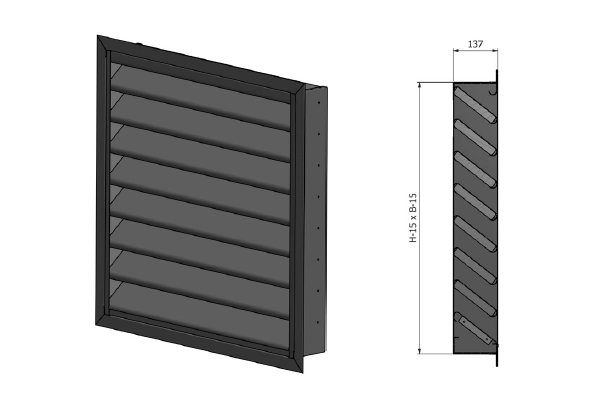

Griglia di presa aria esterna afonica utilizzata per abbinare alla normale funzione di aspirazione ed espulsione dell'aria, l'abbattimento dei rumori.

Caratteristiche

- Telaio in lamiera d'acciaio zincato

- Alette in lamiera d'acciaio zincato, spessore 1,0 mm, particolare profilo per il contenimento del materiale fonoassorbente,

- Materiale fonoassorbente in lana di roccia, densità 55 kg/m³

- Alette passo 100 mm

- Flangia in acciaio zincato 40 mm, spessore 1.5 mm

Versioni:

-ESIG 14 sp: 140

-ESIG 28 sp: 280

A RICHIESTA: Con rete antivolatile

ATTENZIONE

Il limite di 3m/s è funzione del trascinamento delle gocce d'acqua. Le prove di laboratorio hanno evidenziato come fino a questa velocità le gocce d'acqua cadono lungo il profilo per gravità, mentre per velocità comprese tra 3,2 e 3,5 m/s le gocce tendono a salire lungo il profilo ed iniziano ad oltrepassare la griglia; questo fenomeno è accentuato con velocità oltre 3,7 m/s.

Dati di funzionamento

Perdita di carico e rumore generato

Smorzamento

TEST ESEGUITI: - Prove delle perdite di carico eseguite secondo la normativa UNI CTI 8728 presso l'Istituto Giordano (Rapporto di prova N. 136363).

V [m/s]	Δpt Pa	Frequenza (Hz)	Esecuzione semplice (dB)	Esecuzione doppia (dB)
1	7	125	2	3
1,5	16	250	3	5
2	28	500	4	6
2,5	46	1000	6	8
3	66	2000	11	16
		4000	9	15
		8000	8	14

Listino prezzi

ESIG14

B/H (mm)	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500
B/H (mm)	euro	euro	euro	euro	euro	euro	euro	euro	euro	euro	euro	euro	euro
300	330,26 €	358,09 €	385,91 €	413,74 €	441,56 €	469,39 €	497,22 €	525,04 €	552,87 €	580,69 €	608,52 €	636,34 €	664,17 €
400	360,71 €	389,46 €	418,21 €	446,96 €	475,71 €	504,48 €	533,23 €	561,98 €	590,73 €	619,49 €	648,24 €	676,99 €	705,74 €
500	391,16 €	420,84 €	450,53 €	480,20 €	509,88 €	539,56 €	569,23 €	598,91 €	628,60 €	658,28 €	687,96 €	717,63 €	747,31 €
600	421,61 €	452,22 €	482,83 €	513,43 €	544,03 €	574,65 €	605,25 €	635,85 €	666,45 €	697,07 €	727,67 €	758,28 €	788,88 €
700	452,05 €	483,60 €	515,13 €	546,65 €	578,20 €	609,72 €	641,25 €	672,79 €	704,32 €	735,85 €	767,39 €	798,92 €	830,45 €
800	482,52 €	523,64 €	564,77 €	605,89 €	647,03 €	688,15 €	729,29 €	770,41 €	811,54 €	852,66 €	893,80 €	934,92 €	976,06 €
900	512,97 €	559,36 €	605,75 €	652,15 €	698,53 €	744,92 €	791,32 €	837,71 €	884,11 €	930,50 €	976,90 €	1.023,29 €	1.069,69 €
1000	593,57 €	644,44 €	695,31 €	746,19 €	797,06 €	847,93 €	898,79 €	949,66 €	1.000,55 €	1.051,41 €	1.102,28 €	1.153,15 €	1.204,02 €
1100	624,17 €	679,53 €	734,87 €	790,23 €	845,57 €	900,91 €	956,27 €	1.011,61 €	1.066,97 €	1.122,31 €	1.177,67 €	1.233,01 €	1.288,35 €
1200	654,77 €	714,60 €	774,43 €	834,26 €	894,08 €	953,91 €	1.013,74 €	1.073,56 €	1.133,39 €	1.193,22 €	1.253,04 €	1.312,87 €	1.372,70 €
1300	685,31 €	751,15 €	817,00 €	882,85 €	948,69 €	1.014,53 €	1.080,38 €	1.146,22 €	1.212,07 €	1.277,92 €	1.343,77 €	1.409,60 €	1.475,45 €
1400	714,41 €	786,73 €	859,08 €	931,40 €	1.003,73 €	1.076,07 €	1.148,40 €	1.220,72 €	1.293,06 €	1.365,39 €	1.437,73 €	1.510,06 €	1.582,39 €
1500	746,36 €	824,24 €	902,12 €	979,98 €	1.057,87 €	1.135,73 €	1.213,61 €	1.291,48 €	1.369,36 €	1.447,24 €	1.525,11 €	1.602,99 €	1.680,86 €
1600	A.R.	A.R.	A.R.	A.R.	A.R.	A.R.	A.R.	A.R.	A.R.	A.R.	A.R.	A.R.	A.R.
1700	A.R.	A.R.	A.R.	A.R.	A.R.	A.R.	A.R.	A.R.	A.R.	A.R.	A.R.	A.R.	A.R.

Listino prezzi

ESIG28

B/H (mm)	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500
B/H (mm)	euro	euro	euro	euro	euro	euro	euro	euro	euro	euro	euro	euro	euro
300	666,58 €	727,79 €	789,01 €	850,22 €	911,44 €	972,66 €	1.033,87 €	1.095,09 €	1.156,31 €	1.217,52 €	1.278,74 €	1.339,95 €	1.401,17 €
400	733,56 €	796,81 €	860,07 €	923,34 €	986,59 €	1.049,84 €	1.113,09 €	1.176,35 €	1.239,61 €	1.302,87 €	1.366,12 €	1.429,37 €	1.492,63 €
500	800,55 €	865,85 €	931,14 €	996,43 €	1.061,74 €	1.127,02 €	1.192,31 €	1.257,62 €	1.322,91 €	1.388,20 €	1.453,50 €	1.518,79 €	1.584,08 €
600	867,55 €	934,88 €	1.002,22 €	1.069,54 €	1.136,88 €	1.204,21 €	1.271,55 €	1.338,88 €	1.406,22 €	1.473,54 €	1.540,88 €	1.608,21 €	1.675,53 €
700	934,54 €	1.003,91 €	1.073,28 €	1.142,65 €	1.212,01 €	1.281,39 €	1.350,77 €	1.420,13 €	1.489,51 €	1.558,89 €	1.628,25 €	1.697,63 €	1.766,99 €
800	1.001,52 €	1.092,00 €	1.182,49 €	1.272,97 €	1.363,45 €	1.453,93 €	1.544,42 €	1.634,90 €	1.725,38 €	1.815,86 €	1.906,34 €	1.996,83 €	2.087,31 €
900	1.068,51 €	1.170,58 €	1.272,64 €	1.374,71 €	1.476,78 €	1.578,85 €	1.680,92 €	1.782,99 €	1.885,05 €	1.987,11 €	2.089,18 €	2.191,24 €	2.293,31 €
1000	1.210,85 €	1.322,76 €	1.434,69 €	1.546,60 €	1.658,51 €	1.770,44 €	1.882,35 €	1.994,27 €	2.106,18 €	2.218,10 €	2.330,02 €	2.441,93 €	2.553,86 €
1100	1.278,17 €	1.399,94 €	1.521,71 €	1.643,48 €	1.765,25 €	1.887,02 €	2.008,79 €	2.130,56 €	2.252,31 €	2.374,08 €	2.495,85 €	2.617,62 €	2.739,39 €
1200	1.345,52 €	1.477,13 €	1.608,76 €	1.740,37 €	1.871,98 €	2.003,61 €	2.135,22 €	2.266,85 €	2.398,46 €	2.530,07 €	2.661,70 €	2.793,31 €	2.924,92 €
1300	1.412,67 €	1.557,54 €	1.702,40 €	1.847,25 €	1.992,11 €	2.136,98 €	2.281,83 €	2.426,69 €	2.571,55 €	2.716,42 €	2.861,27 €	3.006,13 €	3.151,00 €
1400	1.476,70 €	1.635,83 €	1.794,95 €	1.954,08 €	2.113,22 €	2.272,34 €	2.431,47 €	2.590,61 €	2.749,74 €	2.908,86 €	3.068,00 €	3.227,13 €	3.386,25 €
1500	1.547,00 €	1.718,32 €	1.889,64 €	2.060,97 €	2.232,29 €	2.403,63 €	2.574,95 €	2.746,27 €	2.917,59 €	3.088,92 €	3.260,24 €	3.431,56 €	3.602,88 €
1600	A.R.	A.R.	A.R.	A.R.	A.R.	A.R.	A.R.	A.R.	A.R.	A.R.	A.R.	A.R.	A.R.
1700	A.R.	A.R.	A.R.	A.R.	A.R.	A.R.	A.R.	A.R.	A.R.	A.R.	A.R.	A.R.	A.R.

N.B.: I valori indicati possono essere soggetti a modifiche senza prevviso.
