Home Catalogo Residenziale e vmc Accessori sistema tubo tondo EATCPX
SCHEDA TECNICA

EATCPX

EATCPX
Immagine di dettaglio
Descrizione
Plenum in ABS per terminali di distribuzione aria VMC. Consente la connessione del tubo corrugato posteriormente o lateralmente e sul lato corto.
Completo di serranda di regolazione e ampia gamma di accessori per una installazione rapida e semplice.
Componenti configurazione di base
  1. N° 2 staffe di fissaggio regolabili
  2. N° 4 viti di fissaggio per staffa
  3. N° 4 tappi di chiusura
  4. N° 1 attacco diametro 75/90 mm con serranda
  5. Coperchio di protezione
  6. Plenum con fissaggio a clips
Componenti configurazione di base
Dati di funzionamento
Residenziale e vmc
AttaccoPortata mc/hPerdita di carico Pa
1x posteriore306
1x posteriore305
1x laterale307
2x superiore607
2x superiore606

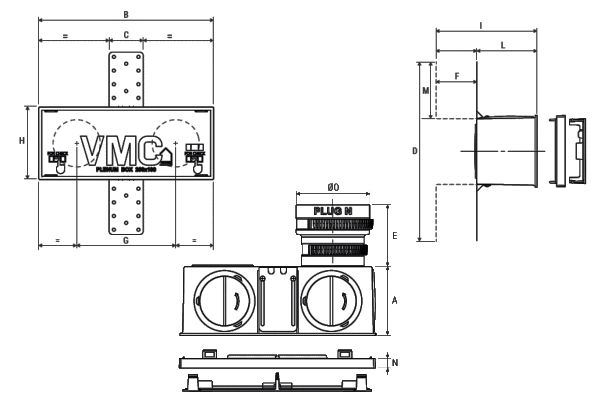

Dimensioni
Tutte le dimensioni sono espresse in mm.
Residenziale e vmc
ModelloVista frontaleVista lateraleVista superiore
BCHDFILAEG
EATCPX2565010626760150909080,5140
Listino prezzi
Residenziale e vmc
Modelloeuro
Plenum EATCPX 65,99 €
Kit attacco 75 EATCPXK7511,45 €
Kit attacco 102x50 EATCPXK1522,75 €
Kit filtro EATCPXF12,53 €
N.B.: I valori indicati possono essere soggetti a modifiche senza prevviso.
