EDIM

Descrizione

Diffusori quadrati multidirezionali con coni estraibili.

Caratteristiche

Materiale: alluminio

Finitura: anodizzato naturale

Installazione: fissaggio viti non apparenti

Impiego

Diffusore molto versatile, adatto specialmente negli impianti dove è necessario il controllo del lancio nelle specifiche direzioni.

A richiesta

Verniciatura colore bianco RAL o altri colori RAL a scelta (prezzi a richiesta).

Accessori

- ESC - Serranda di taratura in acciaio zincato ad alette con movimento contrapposto.

- Plenum zincato o isolato EPDM.

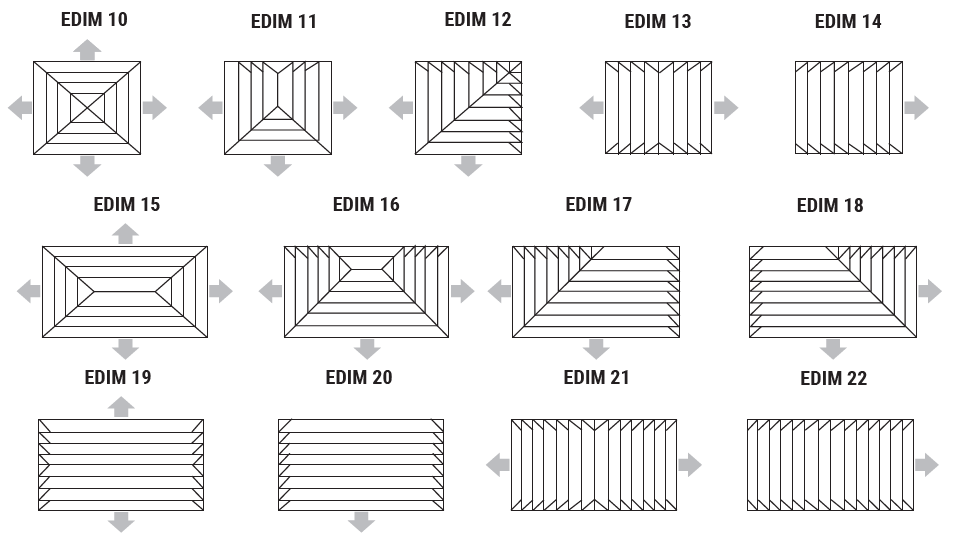

EDIM da 10 a 14

EDIM da 15 a 18

EDIM da 19 a 22

EDIM 10 - Dati di funzionamento

L (m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s

Pa: perdita di carico in Pascal

dB(A): indice di rumorosità

Tutte le dimensioni sono espresse in mm

Dimensioni B x H	sezione effettiva	mc/h	L	mc/h	L	mc/h	L	mc/h	L
150X150	0,01	108	1,2	144	1,6	180	2	216	2,6
225X225	0,022	238	1,8	317	2,5	396	3,2	475	3,8
300X300	0,038	410	2,4	547	3,2	686	4	820	4,8
375X375	0,058	626	2,9	835	3,9	1044	4,8	1253	5,8
450X450	0,085	918	3,6	1224	4,8	1530	6	1836	7,2
525X525	0,116	1253	4,2	1670	5,4	2088	7	2505	8,4
600X600	0,15	1620	4,6	2160	6,4	2700	7,8	3240	9,5
V (m/s)		3		4		5		6
Pa		5		10		15		20
dB(A)		20/25		30/35		35/40		40/45

EDIM 11 - Dati di funzionamento

LA (m): lancio lato A

LB (m): lancio lato B

Pa: perdita di carico in Pascal

dB(A): indice di rumorosità

Tutte le dimensioni sono espresse in mm

Dimensioni B x H	sezione	mc/h	LA	LB	mc/h	LA	LB	mc/h	LA	LB	mc/h	LA	LB
Dimensioni B x H	effettiva	mc/h	LA	LB	mc/h	LA	LB	mc/h	LA	LB	mc/h	LA	LB
150X150	0,01	108	1,5	1,7	144	2,1	2,5	180	2,6	3	216	3	3,4
225X225	0,022	238	2,3	2,9	317	2,7	3,5	396	3,8	4,7	475	4,6	5,6
300X300	0,038	410	3	3,4	547	3,8	4,8	686	5	6,2	820	5,9	7,2
375X375	0,058	626	3,6	4,2	835	4,7	5,7	1044	5,8	7	1253	6,9	8,3
450X450	0,085	918	4,1	5,1	1224	5,6	7	1530	6,8	8,4	1836	8,2	10,2
525X525	0,116	1253	4,8	6,2	1670	6,5	7,9	2088	8,2	10	2505	9,8	12,6
600X600	0,15	1620	5,4	6,6	2160	7	8,5	2700	8,8	10,9	3240	10,3	12,8
V (m/s)		3			4			5			6
Pa		5			10			15			20
dB(A)		20/25			30/35			35/40			40/45

EDIM 12 - Dati di funzionamento

L (m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s

Pa: perdita di carico in Pascal

dB(A): indice di rumorosità

Tutte le dimensioni sono espresse in mm

Dimensioni B x H	sezione	mc/h	L	mc/h	L	mc/h	L	mc/h	L
Dimensioni B x H	effettiva	mc/h	L	mc/h	L	mc/h	L	mc/h	L
150X150	0,009	98	2,3	130	2,9	162	3,6	195	4,7
225X225	0,02	216	3,6	288	5	360	3,4	432	7,6
300X300	0,034	368	4,6	490	6,1	612	7,8	735	9,4
375X375	0,051	550	5,7	735	7,7	918	9,4	1101	11,3
450X450	0,074	800	7	1066	9,4	1332	11,6	1598	13,5
525X525	0,1	1080	8	1440	10,4	1800	13,5	2160	16
600X600	0,126	1360	8,3	2160	6,4	2700	7,8	3240	9,5
V (m/s)		3		4		5		6
Pa		5		10		15		20
dB(A)		20/25		30/35		35/40		40/45

EDIM 13 - Dati di funzionamento

L (m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s

Pa: perdita di carico in Pascal

dB(A): indice di rumorosità

Tutte le dimensioni sono espresse in mm

Dimensioni B x H	sezione	mc/h	L	mc/h	L	mc/h	L	mc/h	L
Dimensioni B x H	effettiva	mc/h	L	mc/h	L	mc/h	L	mc/h	L
150X150	0,009	98	2,3	130	2,9	162	3,6	195	4,7
225X225	0,02	216	3,8	288	5,2	360	3,6	432	7,8
300X300	0,034	368	4,6	490	6,3	612	8,2	735	9,8
375X375	0,051	550	6	735	8	918	9,8	1101	11,8
450X450	0,074	800	7,13	1066	9,8	1332	12	1598	14
525X525	0,1	1080	8,4	1440	10,8	1800	14	2160	16,8
600X600	0,126	1360	8,6	1815	12	2268	13,8	2722	18
V (m/s)		3		4		5		6
Pa		5		10		15		20
dB(A)		20/25		30/35		35/40		40/45

EDIM 14 - Dati di funzionamento

L (m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s

Pa: perdita di carico in Pascal

dB(A): indice di rumorosità

Tutte le dimensioni sono espresse in mm

Dimensioni B x H	sezione	mc/h	L	mc/h	L	mc/h	L	mc/h	L
Dimensioni B x H	effettiva	mc/h	L	mc/h	L	mc/h	L	mc/h	L
150X150	0,009	98	3,1	130	3,9	162	4,8	195	6,3
225X225	0,02	216	5,2	288	7	360	4,9	432	10,5
300X300	0,034	368	6,5	490	8,1	612	11	735	13,2
375X375	0,051	550	8,1	735	10,8	918	13,2	1101	16
450X450	0,074	800	9,9	1066	13,2	1332	16,2	1598	18,9
525X525	0,1	1080	11,3	1440	14,6	1800	18,4	2160	22
600X600	0,126	1360	11,5	1815	16	2268	18	2722	24
V (m/s)		3		4		5		6
Pa		5		10		15		20
dB(A)		20/25		30/35		35/40		40/45

Listino prezzi:

Nota: verniciato bianco + 20%

Dimensioni B x H	diffusore	diffusore	diffusore	diffusore	diffusore	serranda
Dimensioni B x H	EDIM 10	EDIM 11	EDIM 12	EDIM 13	EDIM 14	ESC
150X150	77,85 €	87,67 €	87,67 €	70,87 €	70,87 €	12,98 €
225X225	82,76 €	95,57 €	95,57 €	78,84 €	78,84 €	14,85 €
300X300	100,48 €	114,28 €	114,28 €	84,75 €	84,75 €	23,85 €
375X375	121,18 €	142,82 €	142,82 €	100,30 €	100,30 €	29,63 €
450X450	146,80 €	165,51 €	165,51 €	124,09 €	124,09 €	36,73 €
525X525	184,21 €	201,93 €	201,93 €	149,72 €	149,72 €	53,67 €
600X600	208,85 €	232,56 €	232,56 €	197,02 €	197,02 €	58,68 €

- disponibile a magazzino salvo il venduto

EDIM 15 - Dati di funzionamento

LA (m): lancio lato A

LB (m): lancio lato B

Pa: perdita di carico in Pascal

dB(A): indice di rumorosità

Tutte le dimensioni sono espresse in mm

Dimensioni B x H	sezione	mc/h	LA	LB	mc/h	LA	LB	mc/h	LA	LB	mc/h	LA	LB
Dimensioni B x H	effettiva	mc/h	LA	LB	mc/h	LA	LB	mc/h	LA	LB	mc/h	LA	LB
225X150	0,015	162	1,6	1,2	216	2,2	1,6	270	3	2,2	324	3,5	2,5
300X150	0,02	216	2	1,2	288	2,8	1,6	360	3,4	2,2	432	4,4	2,5
375X150	0,024	260	2,4	1,2	345	3,4	1,6	432	4,2	2,2	518	5	2,5
300X225	0,03	324	2,2	1,7	432	3,2	2,4	540	3,8	2,8	648	4,6	3,5
375X225	0,036	389	2,8	1,7	518	3,4	2,4	648	4	2,8	778	5	3,5
450X225	0,043	465	2,8	1,7	620	4	2,4	775	5	2,8	930	6,1	3,5
525X225	0,05	540	3,2	1,7	720	4,5	2,4	900	5,3	2,8	1080	6,2	3,5
375X300	0,045	497	2,9	2,2	662	3,6	3	828	4,3	3,6	994	5,7	4,7
450X300	0,054	583	3	2,2	777	4,2	3	972	5,3	3,6	1166	6,2	4,7
525X300	0,065	702	3,8	2,2	936	5	3	1170	5,8	3,6	1404	7,6	4,7
600X300	0,075	810	4,2	2,2	1080	5,4	3	1350	5,8	3,6	1620	8,1	4,7
450X375	0,07	756	3,2	2,7	1008	4,6	3,8	1260	5,2	4,4	1512	6,5	5
600X375	0,092	994	4	2,7	1325	5	3,8	1656	6,2	4,4	1987	7,6	5
600X450	0,11	1188	4,3	3,8	1585	5,6	4,6	1980	7,2	5,6	2376	8,2	6,8
V (m/s)		3			4			5			6
Pa		5			10			15			20
dB(A)		20/25			30/35			35/40			40/45

EDIM 16 - Dati di funzionamento

LA (m): lancio lato A

LB (m): lancio lato B

Pa: perdita di carico in Pascal

dB(A): indice di rumorosità

Tutte le dimensioni sono espresse in mm

Dimensioni B x H	sezione	mc/h	LA	LB	mc/h	LA	LB	mc/h	LA	LB	mc/h	LA	LB
Dimensioni B x H	effettiva	mc/h	LA	LB	mc/h	LA	LB	mc/h	LA	LB	mc/h	LA	LB
225X150	0,015	162	1,4	1,8	216	1,8	2,4	270	2,6	3,2	324	3	3,8
300X150	0,02	216	1,5	2	288	2	2,6	360	2,6	3,6	432	3	4,2
375X150	0,024	260	1,6	2,4	345	2,2	2,8	432	3	3,6	518	4	4,8
300X225	0,03	324	1,9	2,8	432	2,7	3,7	540	3,6	4,8	648	4,2	5,6
375X225	0,036	389	2	2,9	518	2,7	3,8	648	4	2,8	778	5	3,5
450X225	0,043	465	2	3,8	620	2,7	5,1	775	3,5	6,2	930	4,2	6,8
525X225	0,05	540	2	4,5	720	2,9	5,4	900	3,5	6,8	1080	4,3	8,6
375X300	0,045	497	2,6	3,6	662	3,5	5	828	4,6	6	994	5,6	7,2
450X300	0,054	583	2,6	3,6	777	3,5	4,8	972	4,5	6,1	1166	5,3	7,5
525X300	0,065	702	3,2	3,8	936	3,5	5,8	1170	4,5	6,4	1404	5	7,8
600X300	0,075	810	3,2	4,2	1080	3,5	6,3	1350	4,6	6,8	1620	4,8	8
450X375	0,07	756	3	4,6	1008	4,4	6,6	1260	5,5	7	1512	6,8	9
600X375	0,092	994	3,6	4,8	1325	5,3	6,8	1656	6,8	7,4	1987	8,8	10
600X450	0,11	1188	4	5,2	1585	5,8	7,2	1980	7,4	8	2376	9	11
V (m/s)		3			4			5			6
Pa		5			10			15			20
dB(A)		20/25			30/35			35/40			40/45

EDIM 17 e 18 - Dati di funzionamento

LA (m): lancio lato A

LB (m): lancio lato B

Pa: perdita di carico in Pascal

dB(A): indice di rumorosità

Tutte le dimensioni sono espresse in mm

Dimensioni B x H	sezione	mc/h	LA	LB	mc/h	LA	LB	mc/h	LA	LB	mc/h	LA	LB
Dimensioni B x H	effettiva	mc/h	LA	LB	mc/h	LA	LB	mc/h	LA	LB	mc/h	LA	LB
225X150	0,013	140	3,5	2,5	188	4,8	3,4	234	5,9	4,2	280	7,3	5
300X150	0,02	216	2	1,2	288	2,8	1,6	360	3,4	2,2	432	4,4	2,5
375X150	0,024	260	2,4	1,2	345	3,4	1,6	432	4,2	2,2	518	5	2,5
300X225	0,03	324	2,2	1,7	432	3,2	2,4	540	3,8	2,8	648	4,6	3,5
375X225	0,036	389	2,8	1,7	518	3,4	2,4	648	4	2,8	778	5	3,5
450X225	0,043	465	2,8	1,7	620	4	2,4	775	5	2,8	930	6,1	3,5
525X225	0,05	540	3,2	1,7	720	4,5	2,4	900	5,3	2,8	1080	6,2	3,5
375X300	0,045	497	2,9	2,2	662	3,6	3	828	4,3	3,6	994	5,7	4,7
450X300	0,054	583	3	2,2	777	4,2	3	972	5,3	3,6	1166	6,2	4,7
525X300	0,065	702	3,8	2,2	936	5	3	1170	5,8	3,6	1404	7,6	4,7
600X300	0,075	810	4,2	2,2	1080	5,4	3	1350	5,8	3,6	1620	8,1	4,7
450X375	0,07	756	3,2	2,7	1008	4,6	3,8	1260	5,2	4,4	1512	6,5	5
600X375	0,092	994	4	2,7	1325	5	3,8	1356	6,2	4,4	1987	7,6	5
600X450	0,11	1188	4,3	3,8	1585	5,6	4,6	1980	7,2	5,6	2376	8,2	6,8
V (m/s)		3			4			5			6
Pa		5			10			15			20
dB(A)		20/25			30/35			35/40			40/45

Listino prezzi:

Nota: verniciato bianco + 20%

Dimensioni B x H	diffusore	diffusore	diffusore	diffusore	serranda
Dimensioni B x H	EDIM 15	EDIM 16	EDIM 17	EDIM 18	ESC
225X150	87,21 €	101,75 €	101,75 €	101,75 €	14,85 €
300X150	96,30 €	103,56 €	103,56 €	103,56 €	15,59 €
375X150	105,37 €	114,46 €	114,46 €	114,46 €	18,51 €
300X225	109,01 €	118,10 €	118,10 €	118,10 €	17,43 €
375X225	116,29 €	125,36 €	125,36 €	125,36 €	20,14 €
450X225	123,55 €	128,98 €	128,98 €	128,98 €	22,01 €
525X225	130,81 €	134,45 €	134,45 €	134,45 €	24,68 €
375X300	125,36 €	132,64 €	132,64 €	132,64 €	25,95 €
450X300	138,09 €	139,90 €	139,90 €	139,90 €	31,20 €
525X300	156,25 €	156,25 €	156,25 €	156,25 €	30,44 €
600X300	170,78 €	165,33 €	165,33 €	165,33 €	34,85 €
450X375	158,07 €	159,88 €	159,88 €	159,88 €	32,17 €
600X375	176,24 €	196,22 €	196,22 €	196,22 €	40,27 €
600X450	201,67 €	227,09 €	227,09 €	227,09 €	53,15 €

- disponibile a magazzino salvo il venduto

EDIM 19 - Dati di funzionamento

L (m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s

Pa: perdita di carico in Pascal

dB(A): indice di rumorosità

Tutte le dimensioni sono espresse in mm

Dimensioni B x H	sezione	mc/h	L	mc/h	L	mc/h	L	mc/h	L
Dimensioni B x H	effettiva	mc/h	L	mc/h	L	mc/h	L	mc/h	L
225X150	0,013	140	3	188	3,6	234	4,7	280	6
300X150	0,018	195	3,5	260	4,5	324	5,6	390	6,5
375X150	0,022	238	3,8	316	5,2	396	6,3	475	7,5
300X225	0,027	292	4,4	389	5,6	486	7	584	8,8
375X225	0,032	345	4,5	460	5,8	576	7,2	692	9
450X225	0,034	367	4,7	490	6	612	7,8	735	9,2
525X225	0,044	475	5	633	6,8	792	8,2	950	10
375X300	0,04	432	5	576	6,8	720	8,2	864	10
450X300	0,048	518	5,5	691	7,1	864	9	1036	11
525X300	0,056	605	5,9	806	7,5	1008	9,6	1210	11,6
600X300	0,066	712	6,3	950	7,8	1188	10,2	1425	12
V (m/s)		3		4		5		6
Pa		5		10		15		20
dB(A)		20/25		30/35		35/40		40/45

EDIM 20 - Dati di funzionamento

L (m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s

Pa: perdita di carico in Pascal

dB(A): indice di rumorosità

Tutte le dimensioni sono espresse in mm

Dimensioni B x H	sezione	mc/h	L	mc/h	L	mc/h	L	mc/h	L
Dimensioni B x H	effettiva	mc/h	L	mc/h	L	mc/h	L	mc/h	L
225X150	0,013	140	3	188	3,6	234	4,7	280	6
300X150	0,018	195	3,5	260	4,5	324	5,6	390	6,5
375X150	0,022	238	3,8	316	5,2	396	6,3	475	7,5
300X225	0,027	292	4,4	389	5,6	486	7	584	8,8
375X225	0,032	345	4,5	460	5,8	576	7,2	692	9
450X225	0,034	367	4,7	490	6	612	7,8	735	9,2
525X225	0,044	475	5	633	6,8	792	8,2	950	10
375X300	0,04	432	5	576	6,8	720	8,2	864	10
450X300	0,048	518	5,5	691	7,1	864	9	1036	11
525X300	0,056	605	5,9	806	7,5	1008	9,6	1210	11,6
600X300	0,066	712	6,3	950	7,8	1188	10,2	1425	12
V (m/s)		3		4		5		6
Pa		5		10		15		20
dB(A)		20/25		30/35		35/40		40/45

EDIM 21 e 22 - Dati di funzionamento

L (m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s

Pa: perdita di carico in Pascal

dB(A): indice di rumorosità

Tutte le dimensioni sono espresse in mm

Dimensioni B x H	sezione	mc/h	L	mc/h	L	mc/h	L	mc/h	L
Dimensioni B x H	effettiva	mc/h	L	mc/h	L	mc/h	L	mc/h	L
225X150	0,013	140	4,1	188	5,6	234	6,8	280	8,2
300X150	0,018	195	5	260	6,2	324	8,2	390	9,4
375X150	0,022	238	5,2	316	7	396	9	475	10,6
300X225	0,027	292	6	389	8	486	10	584	11
375X225	0,032	345	6,2	460	8,5	576	10	692	12,4
450X225	0,034	367	6,4	490	8,7	612	10,4	735	12,6
525X225	0,044	475	7	633	9,6	792	12,8	950	15
375X300	0,04	432	7	576	9,6	720	12,8	864	15
450X300	0,048	518	7,6	691	9,8	864	13	1036	15
525X300	0,056	605	8	806	10	1008	13,2	1210	15,2
600X300	0,066	712	8,4	950	10,2	1188	13,4	1425	15,5
V (m/s)		3		4		5		6
Pa		5		10		15		20
dB(A)		20/25		30/35		35/40		40/45

Listino prezzi:

Nota: verniciato bianco + 20%

Dimensioni B x H	diffusore	diffusore	diffusore	diffusore	serranda
Dimensioni B x H	EDIM 19	EDIM 20	EDIM 21	EDIM 22	ESC
225X150	67,22 €	69,95 €	67,22 €	69,95 €	14,85 €
300X150	74,50 €	78,12 €	74,50 €	78,12 €	15,59 €
375X150	79,94 €	85,38 €	79,94 €	85,38 €	18,51 €
300X225	79,94 €	81,76 €	79,94 €	81,76 €	17,43 €
375X225	83,57 €	85,38 €	83,57 €	85,38 €	20,14 €
450X225	87,21 €	94,49 €	87,21 €	94,49 €	22,01 €
525X225	94,49 €	99,92 €	94,49 €	99,92 €	24,68 €
375X300	96,30 €	101,75 €	96,30 €	101,75 €	25,95 €
450X300	101,75 €	112,65 €	101,75 €	112,65 €	31,20 €
525X300	114,46 €	123,55 €	114,46 €	123,55 €	30,44 €
600X300	132,64 €	134,45 €	132,64 €	134,45 €	34,85 €
450X375	110,82 €	119,91 €	110,82 €	119,91 €	32,17 €
600X375	134,45 €	145,34 €	134,45 €	145,34 €	40,27 €
600X450	156,25 €	165,33 €	156,25 €	165,33 €	53,15 €

- disponibile a magazzino salvo il venduto

N.B.: I valori indicati possono essere soggetti a modifiche senza prevviso.

Diffusione

EDIM

Iscriviti ora alla nostra newsletter
