ERHDS

Descrizione

Unità di ventilazione completa di recuperatore di calore dedicata al ricambio dell'aria senza sprechi energetici. L'unità è particolarmente indicata per singole unità familiari, appartamenti ed in tutti i casi dove le portate nominali per il ricambio dell'aria non siano superiori ai 200 mc/h. Le unità possono essere installate sia orizzontalmente che verticalmente.

Caratteristiche

Telaio autoportante in lamieraPannelli in lamiera zincata, verniciata esternamente con isolamento interno in Eps ad alte densità;Estetica frontale in Aluicobond composito
Scambiatore in polipropilene a flussi incrociati controcorrente ad alto rendimento.Basse temperature di congelamento Altissima efficienza di scambio.
Ventilatori Brushless con motore elettronico e comando a portata costante;Altissima efficienza e bassi livelli di rumorosità
Filtri ePM1 70/80% con bassa perdita di carico.Facilmente estraibili sia in posizionamento orizzontale sia verticale.

Versioni

VERSIONE S

Unità fornita senza scheda elettronica; Comando ventilatori con segnale 0-10v

VERSIONE I

Quadro elettrico completo di scheda di gestione 4 velocità ventilatori , antigelo, bypass automatico,sonde di temperatura , gestione delle batterie di post-riscaldo e segnalazione filtri sporchi automatica.Pannello di controllo obbligatorio per il funzionamento dell'unità con touch capacitivo e sensori di qualità dell’aria , umidità e temperatura integrati;per montaggio su scatola 502-503 o a muro;

Chip Wifi per gestione attraverso APP remota;

Versione Verticale

Versione Orizzontale

Caratteristiche e dati di funzionamento

Grandezza ERHDS		8 H/V	10 H/V	15 H/V	20 H/V	25 H/V
Tipo di ventilatori		Centrifughi a pale avanti - motore elettronico direttamente accoppiato Brushless
Tipo di ventilatori
Numero ventilatori	Nr.	2
Portata aria	m³/h	110	130	210	200	320
Pressione utile	Pa	100	100	100	100	100
Scambiatore di calore (Dati riferiti alla norma UNI EN 13141-7 Temp.interna 20° - Umidità interna 28% - Temp.esterna 7° - Umidità esterna 72%)

Tipo di scambiatore		Piastre controcorrente - materiale polipropilene
Numero scambiatori	Nr.	1
Efficienza di recupero	%	89,56	87	85	87	85
Filtri
Tipo di filtri		Filtri Piani
Classe di filtrazione		ePM1 80%

Dati Acustici e Elettrici

	Dati acustici (Dati riferiti alla norma UNI EN 3741 e UNI EN 3744 )
		8 H/V	10 H/V	15 H/V	20 H/V	25 H/V
Potenza sonora Lw trasmessa dalla struttura	dB(A)	49,0	48,0	51,0	48	52
Potenza sonora Lw trasmessa dalla struttura	dB(A)	49,0	48,0	51,0	48	52
Potenza sonora Lw irradiata dal canale	dB(A)	53,0	55,0	57,0	55,0	60,0
Potenza sonora Lw irradiata dal canale	dB(A)	53,0	55,0	57,0	55,0	60,0
Pressione sonora media Lp a 1 mt	dB(A)	42,0	41,0	43,0	41,0	45,0
Pressione sonora media Lp a 1 mt	dB(A)	42,0	41,0	43,0	41,0	45,0
Pressione sonora media Lp a 3 mt	dB(A)	34,0	34,0	36,0	34,0	38,0
Pressione sonora media Lp a 3 mt	dB(A)	34,0	34,0	36,0	34,0	38,0
Dati elettrici
Alimentazione	V / ph/ Hz	230 / 1 / 50
Alimentazione	V / ph/ Hz	230 / 1 / 50
Corrente assorbita	A	0,35	1,2	1,2	2,2	2,2
Potenza assorbita	W	41	80	140	120	180
Grado di protezione	IP	IPX2	IPX2	IPX2	IPX2	IPX2

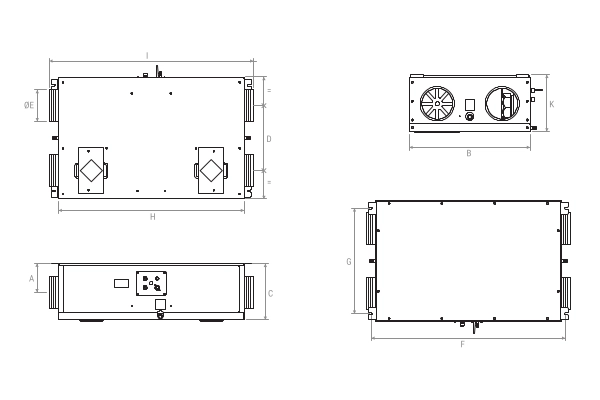

Dimensioni senza estetica

	Dimensionali senza estetica
		8 H/V	10 H/V	15 H/V	20 H/V	25 H/V
Larghezza	mm	580	580	580	580	580
Profondità	mm	580	580	580	580	580
Altezza	mm	200	255	255	315	313
Diametro attacchi	mm	125	160	160	160	160
Scarico condensa	mm	12	12	16	12	12
Peso	Kg	15	19	19	23	23

Dimensionali 8-10-15

		INSTALLAZIONE A SOFFITTO			INSTALLAZIONE A PARETE
		8 H/V	10 H/V	15 H/V	10 H/V	15 H/V
Larghezza L	mm	580	580	580	580	580
Profondità P	mm	580	580	580	255	255
Altezza H	mm	200	255	255	580	580
Profondità staffa P2	mm	16	16	16	16	16
Diametro aria DN	Ø	125	160	160	160	160
Diametro scarico condenza DN S	mm	12	12	12	20	20
Diametro cavi DN S	mm	16	16	16	16	16
Peso	Kg	19	19	19	19	19

Dimensionali 20-25

		INSTALLAZIONE A SOFFITTO		INSTALLAZIONE A PARETE
		20 H/V	25 H/V	20 H/V	25 H/V
Larghezza L	mm	580	580	580	580
Profondità P	mm	580	580	313	313
Altezza H	mm	315	313	580	580
Profondità staffa P2	mm	16	16	16	16
Diametro aria DN	Ø	160	160	160	160
Interasse fori I	mm	356	359	-	359
Diametro scarico condenza DN S	mm	12	12	20	20
Diametro cavi corrente DN C	mm	16	16	16	16
Peso	Kg	23	23	23	23

Orientamenti

Listino prezzi e Comandi

	MODELLO	euro	Accessori
			Controllo elettronico remoto (bianco)	Controllo elettronico remoto (nero)	Controllo elettronico remoto (bianco) [Wi-Fi]	Controllo elettronico remoto (nero) [Wi-Fi]	Kit coppia filtri
			EARCNV2W	EARCNV2B	EARCNW2	EARCNW2B	EARFDR	Codice
			euro	euro	euro	euro	euro	Codice
Versione S	ERHDS 08	1.661,87 €	224,98 €	224,98 €	277,76 €	277,76 €	68,90 €	EARFDR08Z
	ERHDS 10	1.746,70 €					74,21 €	EARFDR1020
	ERHDS 15	2.011,75 €					74,21 €	EARFDR1020
	ERHDS 20	2.385,45 €					86,14 €	EARFDR2025
	ERHDS 25	2.425,21 €					86,14 €	EARFDR2025
Versione I	ERHDS 08	1.791,72 €					68,90 €	EARFDR08Z
	ERHDS 10	1.990,51 €					74,21 €	EARFDR1020
	ERHDS 15	2.290,05 €					74,21 €	EARFDR1020
	ERHDS 20	2.630,62 €					86,14 €	EARFDR2025
	ERHDS 25	2.677,01 €					86,14 €	EARFDR2025

Listino prezzi accessori

	MODELLO	Accessori
		Batteria ad acqua calda/fredda	Batteria elettrica con termostato	Valvola acqua on/off a 2 vie 1/2"	Valvola acqua on/off a 3 vie 1/2"	Sensore qualità dell'aria
		EARBACFR	EARBERR	EARVO21	EARVO31	EARSQV
		euro	euro	euro	euro	euro
Versione S	ERHDS 08	860,10 €	821,66 €	318,06 €	371,07 €	254,43 €
	ERHDS 10	860,10 €	821,66 €
	ERHDS 15	971,42 €	971,42 €
	ERHDS 20	860,10 €	821,66 €
	ERHDS 25	971,42 €	971,42 €
Versione I	ERHDS 08	860,10 €	821,66 €
	ERHDS 10	860,10 €	821,66 €
	ERHDS 15	971,42 €	971,42 €
	ERHDS 20	860,10 €	821,66 €
	ERHDS 25	971,42 €	971,42 €

N.B.: I valori indicati possono essere soggetti a modifiche senza prevviso.
