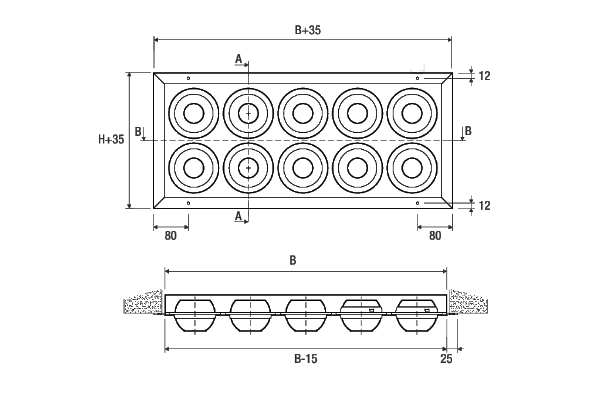

EDMU4

Descrizione:

Diffusori a ugelli orientabili su pannello rettangolare.

Caratteristiche:

Materiale: piastra in acciaio, cornice in alluminio, ugelli in nylon bianco.

Finitura: bianco RAL 9016 opaco.

Fissaggio: installazione mediante fori per viti, clips a richiesta.

Accessori

· Plenum in acciaio zincato:
- Con o senza isolamento.
- Con o senza equalizzatore.
· Serranda di taratura in acciaio zincato con alette a funzionamento contrapposto.
· Controtelaio di montaggio in acciaio zincato.

Dati di funzionamento:

Modello	Numero ugelli	Q [m3/h]		LWA [dB(A)]		X(0,25)-Y(0,25) [m]		Dpt [Pa]
Modello	Numero ugelli	min	max	min	max	min	max	min	max
275x150	2	30	110	28	44	4,5	10,5	10	65
275x275	4	60	230	30	47	5,4	19,6	10	65
275x400	6	90	340	33	54	6	22,5	10	65
400x150	3	40	170	28	44	4,5	10,5	10	65
400x275	6	90	340	30	47	5,4	19,6	10	65
400x400	9	130	510	33	54	6	22,5	10	65
525x150	4	60	230	28	44	4,5	10,5	10	65
525x275	8	110	460	30	47	5,4	19,6	10	65
525x400	12	170	690	33	54	6	22,5	10	65
650x150	5	70	230	28	44	4,5	10,5	10	65
650x275	10	140	570	30	47	5,4	19,6	10	65
650x400	15	210	860	33	54	6	22,5	10	65
775x150	6	90	340	28	44	4,5	10,5	10	65
775x275	12	170	690	30	47	5,4	19,6	10	65
775x400	18	260	1030	33	54	6	22,5	10	65
900x150	7	100	400	28	44	4,5	10,5	10	65
900x275	14	200	800	30	47	5,4	19,6	10	65
900x400	21	300	1200	33	54	6	22,5	10	65
1025x150	8	110	460	28	44	4,5	10,5	10	65
1025x275	16	230	920	30	47	5,4	19,6	10	65
1025x400	24	340	1370	33	54	6	22,5	10	65

Listino prezzi:

BxH mm	Ugelli per diffusore	File ugelli	EDMU4	ESC	ECT
BxH mm	N°	N°	€	€	€
275x150	2	1	A.R.	A.R.	13,01 €
275x275	4	2	A.R.	A.R.	17,17 €
275x400	6	3	A.R.	A.R.	20,07 €
400x150	3	1	A.R.	19,62 €	14,71 €
400x275	6	2	A.R.	29,38 €	20,07 €
400x400	9	3	A.R.	A.R.	A.R.
525x150	4	1	A.R.	24,07 €	18,74 €
525x275	8	2	A.R.	30,72 €	24,21 €
525x400	12	3	A.R.	40,86 €	28,62 €
650x150	5	1	A.R.	27,07 €	21,35 €
650x275	10	2	A.R.	38,57 €	28,62 €
650x400	15	3	A.R.	46,81 €	32,54 €
775x150	6	1	A.R.	A.R.	21,35 €
775x275	12	2	A.R.	42,23 €	28,62 €
775x400	18	3	A.R.	A.R.	32,54 €
900x150	7	1	A.R.	36,10 €	24,21 €
900x275	14	2	A.R.	50,49 €	28,09 €
900x400	21	3	A.R.	55,97 €	36,94 €
1025x150	8	1	A.R.	36,47 €	29,90 €
1025x275	16	2	A.R.	59,24 €	35,42 €
1025x400	24	3	A.R.	64,73 €	39,51 €

- disponibile a magazzino salvo il venduto

N.B.: I valori indicati possono essere soggetti a modifiche senza prevviso.
