ERHTUC

Descrizione

RECUPERATORE DI CALORE:

in controcorrente interamente realizzato in alluminio. In corrispondenza dello stesso è prevista una vasca per il drenaggio della condensa.

Caratteristiche

STRUTTURA:

il telaio portante è realizzato con profili di alluminio e pannellatura sandwich afonica. Le unità sono provviste di pannelli asportabili per accedere all’interno ed effettuare le operazioni di manutenzione ordinaria e straordinaria.

VENTILATORI:

del tipo centrifugo a doppia aspirazione con motore elettrico direttamente accoppiato. I motori sono a 3 velocità mentre le giranti sono bilanciate sia staticamente che dinamicamente per ridurre al minimo le vibrazioni ed il rumore.

FILTRI:

le unità sono provviste di serie con celle filtranti ondulate in fibra sintetica classe G4, telaio in acciaio zincato e reti di protezione in filo di acciaio zincato elettrosaldato.

plus

UNITÀ DI RECUPERO CALORE DI TIPO COMMERCIALE AD ALTISSIMA EFFICIENZA BY-PASS AUTOMATICO INCLUSO

Dati Tecnici

Con temperature esterne < -3°C necessario preriscaldamento

INFORMAZIONI TECNICHE
	ERHTUC 100	ERHTUC 150	ERHTUC 200	ERHTUC 250	ERHTUC 350
Portata aria (mc/h)	1000	1500	2000	2500	3500
Pressione statica utile (pa)	170	200	180	240	150

VENTILATORE DIRETTAMENTE ACCOPPIATO (dati per singolo ventilatore)
Potenza nominale (w)	373	373	373	550	750
Poli (nr)	4	4	4	4	4
Giri (1/min)	1130	1130	1130	1400	1400
I nominale (A)	2,75	2,75	2,75	4	7,8
Tensione (V)	230	230	230	230	230
Frequenza (Hz)	50	50	50	50	50
Velocità (nr)	3	3	3	3	3

FILTRI
Acrilici ondulati efficienza	G4 ISO COARSE > 65 %

DATI ECODESIGN

Modello	Efficienza	Portata aria nominale	Pressione statica utile	SFPInt	SFP-2018	Velocità frontale	Efficienza ventilatore	Leakage interno	Leakage esterno
Modello	%	mc/h	pa	w/m3/s	w/m3/s	m/s	%	%	%
ERHTUC1000	81,6	1000	170	1430,3	1496,3	1,56	28,8	7,3	5,5
ERHTUC1500	81,3	1500	200	1253,7	1466,5	1,54	35,9	6,8	4,6
ERHTUC2000	81,3	2000	180	1286,4	1445,6	1,59	33,9	5,9	4,1
ERHTUC2500	81,5	2500	240	1244,2	1430,8	1,56	34,1	5,7	3,7
ERHTUC3500	80,6	3500	150	1200,5	1362,1	1,58	32,3	5,3	3,2

LIVELLO LW DI POTENZA SONORA IRRAGGIATO DAL CASING

	Dati misurati alla massima velocità
	Frequenza (Hz)
	125	250	500	1000	2000	4000	8000	LwdB(A)
ERHTUC1000	59	61,2	55,4	52,3	42,6	37,3	39,8	57,6
ERHTUC1500	64,1	69,5	61,4	51,1	44,6	39,1	37,8	63,3
ERHTUC2000	63,8	72,2	64,5	56,1	48	41,3	40,8	66,2
ERHTUC2500	71,3	75	67,8	57,5	51,2	42,6	43,2	69,2
ERHTUC3500	72,2	77,1	69,1	60,2	54,4	44,2	45,1	70,9

LIVELLO LW DI POTENZA SONORA IRRAGGIATO DAL VENTILATORE

	Dati misurati alla massima velocità
	Frequenza (Hz)
	125	250	500	1000	2000	4000	8000	LwdB(A)
ERHTUC1000	60,2	69	62,7	56,6	57,9	52,4	61,3	66,6
ERHTUC1500	68,2	79,1	73,7	67,3	65,2	59,4	64,8	75,5
ERHTUC2000	71,3	81,6	76,5	76,1	71	65,8	73,9	80,9
ERHTUC2500	73,2	79	76,9	75,4	70,6	69	73,5	80,5
ERHTUC3500	74,7	80,6	79	77,3	72,4	70,8	75,1	81,9

Dimensioni

DIMENSIONI
ERHTUC100	H	B	C	D	ØE	F	G	L

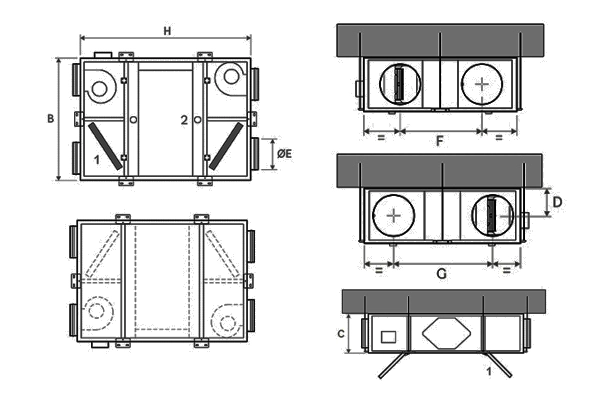

Installazione orizzontale	1800	1000	430	175	250	485	485	-

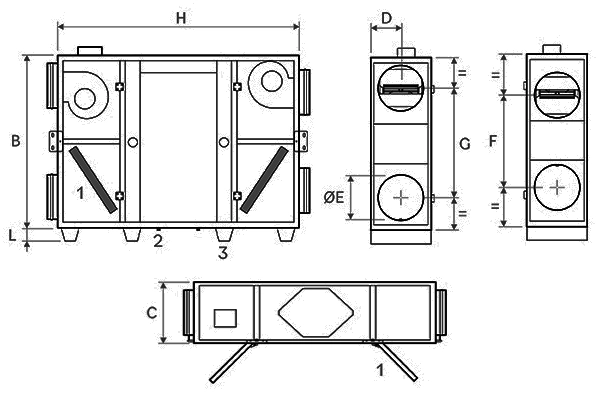

Installazione verticale	1800	1000	430	175	250	485	485	100
ERHTUC150	H	B	C	D	ØE	F	G	L
Installazione orizzontale	2000	1100	510	255	355	498	622	-
Installazione verticale	2000	1100	510	255	355	498	622	100
ERHTUC200	H	B	C	D	ØE	F	G	L
Installazione orizzontale	2000	1400	510	255	355	798	922	-
Installazione verticale	2000	1400	510	255	355	798	922	100
ERHTUC250	H	B	C	D	ØE	F	G	L
Installazione orizzontale	2250	1400	650	365	355	860	860	-
Installazione verticale	2250	1400	650	365	355	860	860	100
ERHTUC350	H	B	C	D	ØE	F	G	L
Installazione orizzontale	2500	1650	650	365	400	985	985	-
Installazione verticale	2500	1650	650	365	400	985	985	100

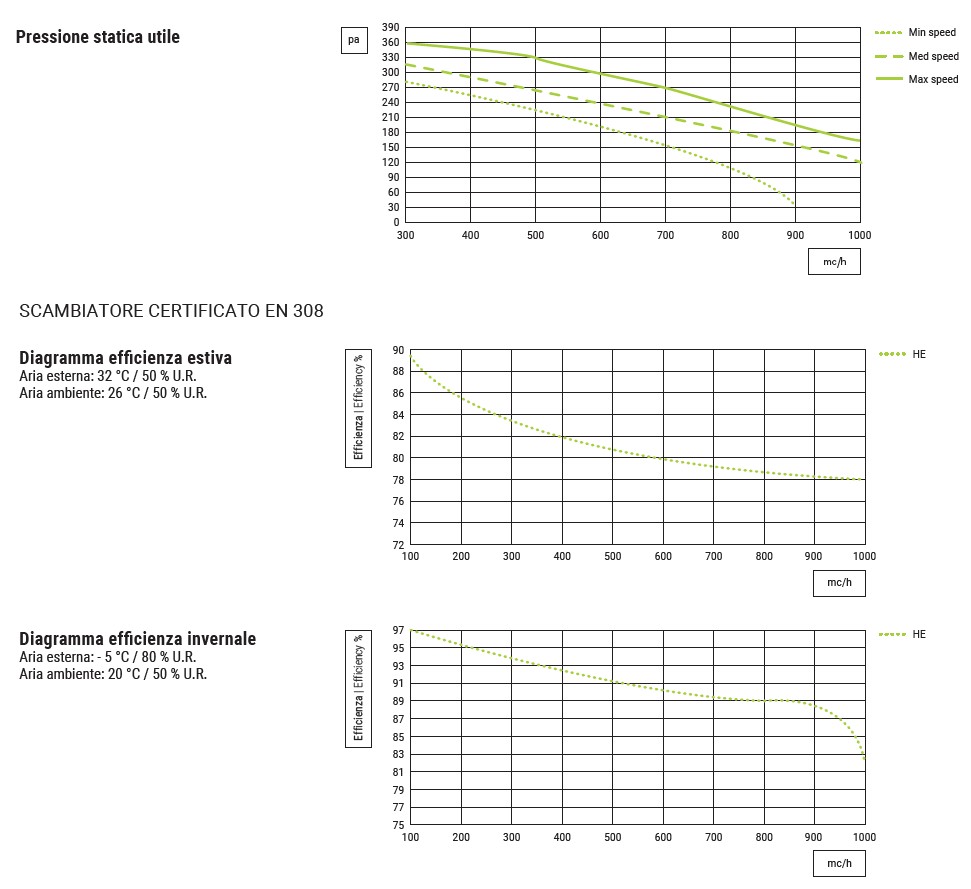

DIAGRAMMI PRESTAZIONALI

ERHTUC100

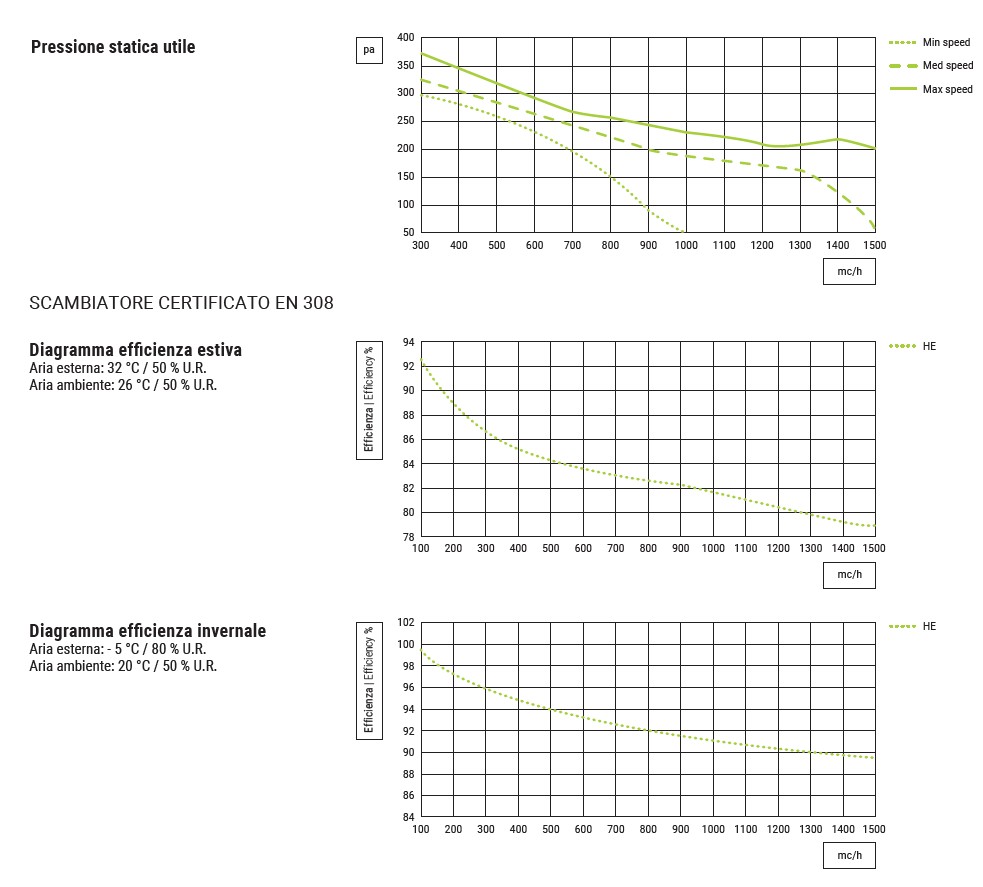

DIAGRAMMI PRESTAZIONALI

ERHTUC150

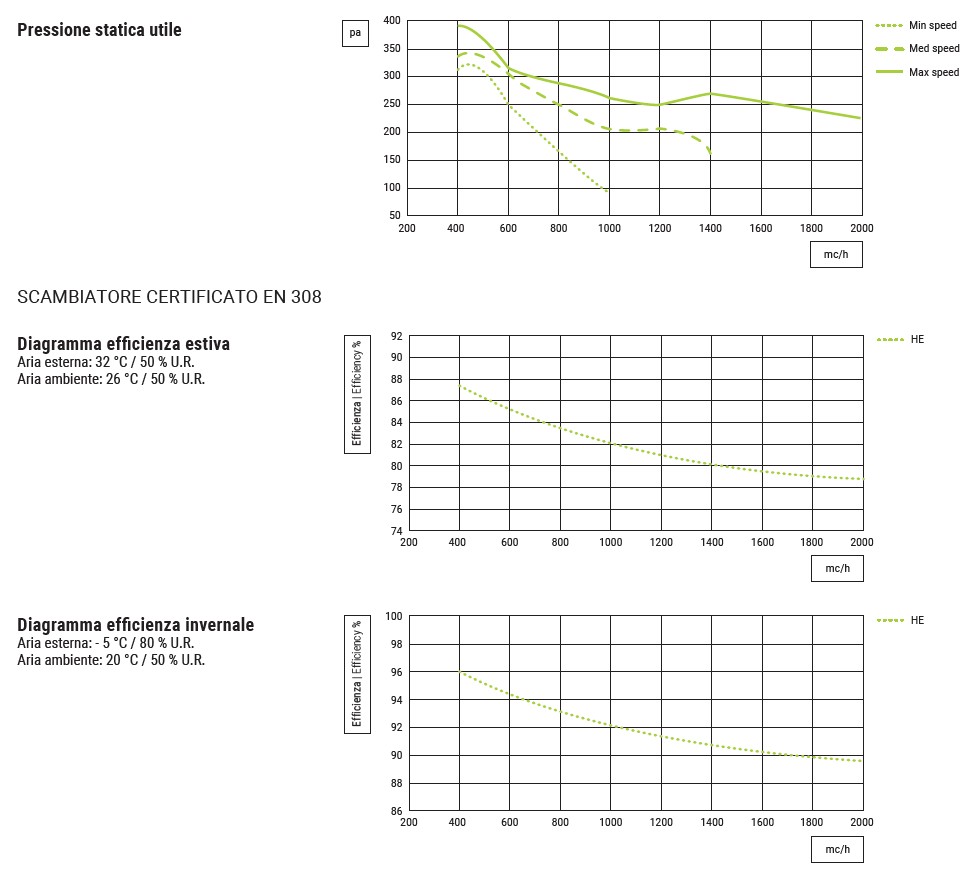

DIAGRAMMI PRESTAZIONALI

ERHTUC200

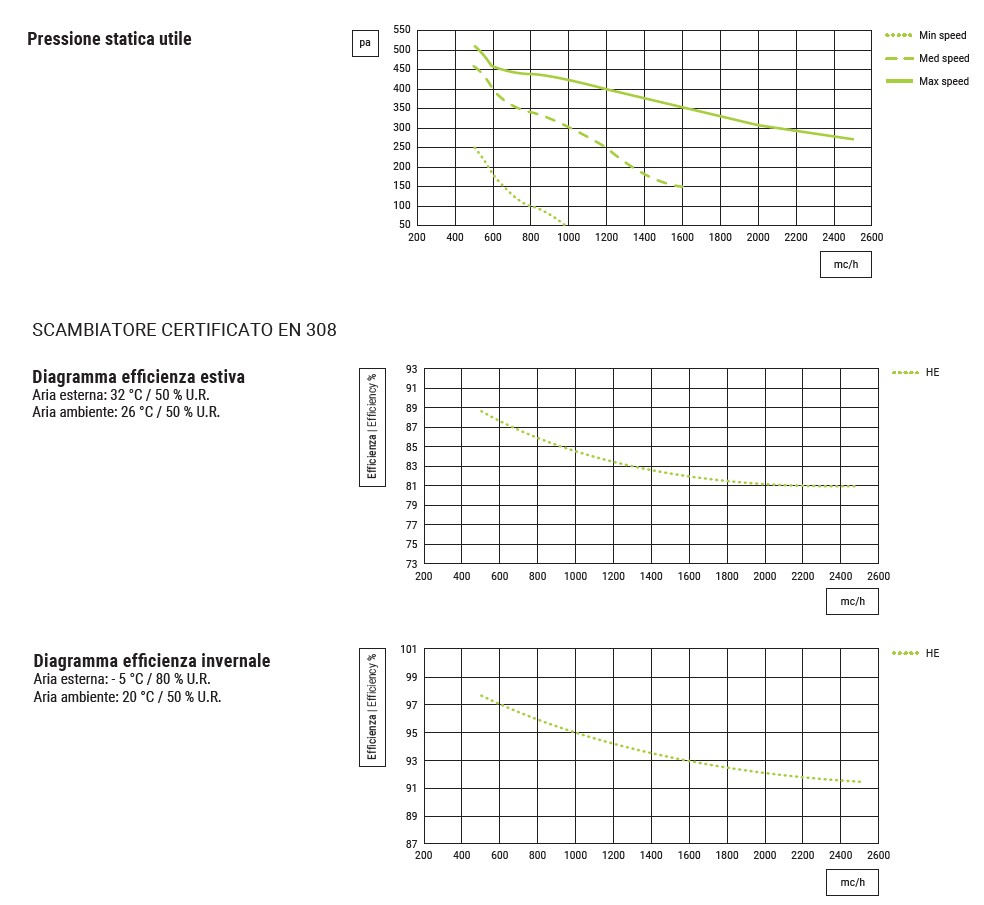

DIAGRAMMI PRESTAZIONALI

ERHTUC250

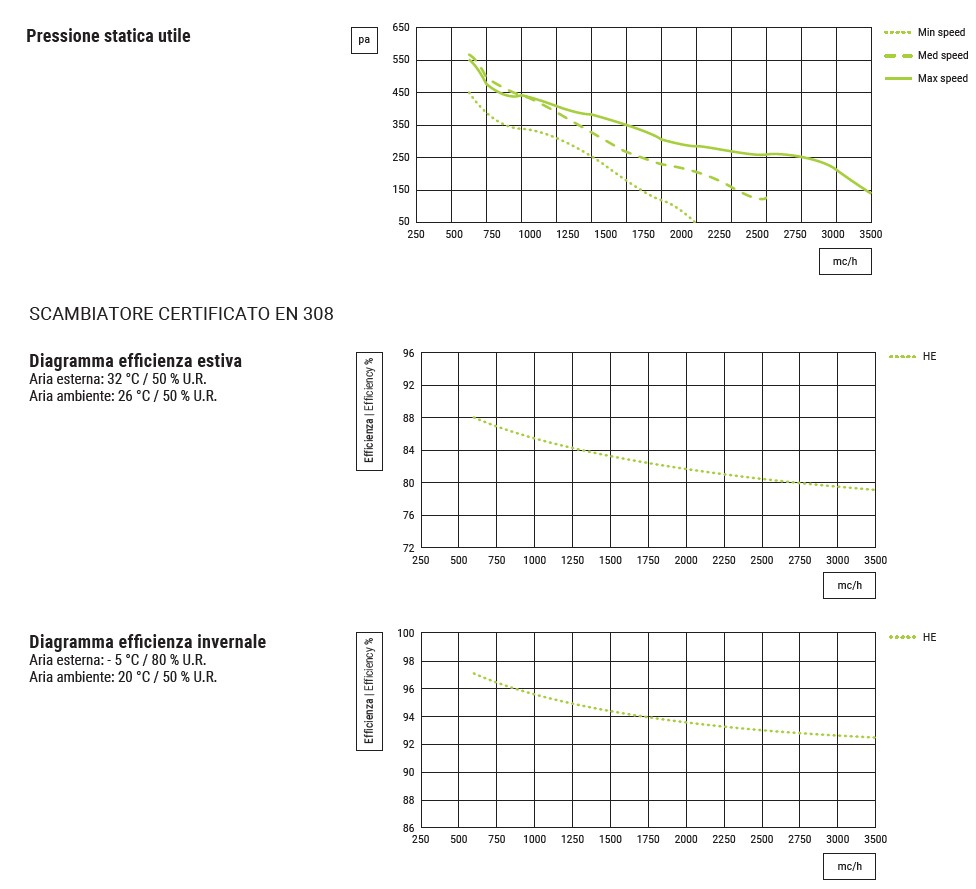

DIAGRAMMI PRESTAZIONALI

ERHTUC350

CONFIGURAZIONE

ATTENZIONE: Comunicare configurazione desiderata in fase d'ordine.

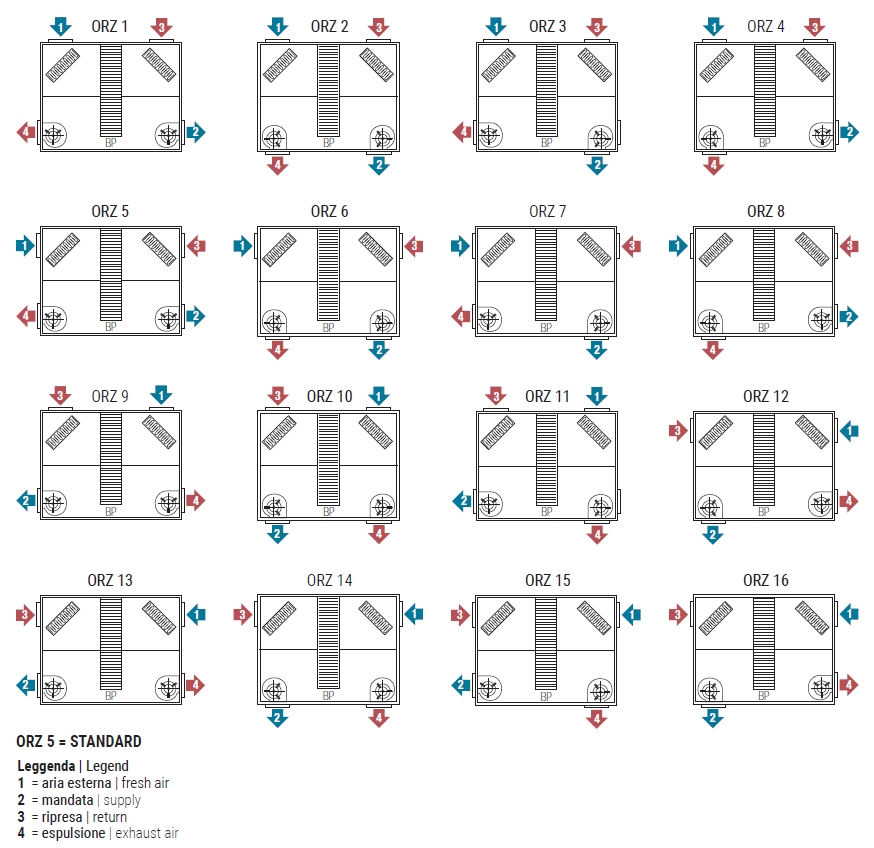

ORIENTAMENTO VERSIONE ORIZZONTALE (vista superiore)

CONFIGURAZIONE

ATTENZIONE: Comunicare configurazione desiderata in fase d'ordine.

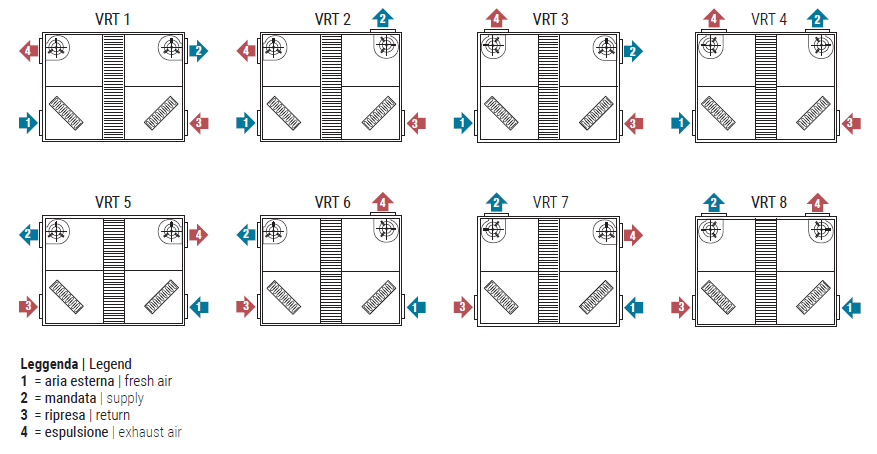

VERSIONE VERTICALE (vista frontale lato ispezione)

LISTINO PREZZI

Versione da esterno ERHTUCOE e ERHTUCVE prezzi a richiesta

Modello	Installazione ORIZ. €	Installazione VERT. €
ERHTUC100	A.R.	A.R.
ERHTUC150	A.R.	A.R.
ERHTUC200	A.R.	A.R.
ERHTUC250	A.R.	A.R.
ERHTUC350	A.R.	A.R.

ACCESSORI

Modello		€
EARBR3V	Regolatore velocità Consigliati 2 regolatori di velocità per unità	A.R.
EARBSMF100	Kit staffe per installazione a soffitto	A.R.
EARBSMF1520
EARBSMF2535
EARBSMP100	Kit punti di appoggio per installazione verticale	A.R.
EARBSMP1520
EARBSMP2535

GRUPPO POST TRATTAMENTO ESTIVO

Modello	Aria ingresso: 29,5°C - 65% U.R. / Acqua ingresso: 7°C / Acqua uscita: 12°C
	Temperatura aria uscita	U.R. aria uscita	Potenzialità	Portata acqua	Perdita di carico lato aria	Perdita di carico lato acqua	Diametro attacchi	Base gruppo	Altezza gruppo	Spessore gruppo
	°C	%	Kw	mc/h	pa	kpa	pollici	A mm	B mm	C mm	€
EARBBAFREC100	16	96	9,21	1,6	73	12,3	3/4	750	370	300	1.535,13 €
EARBBAFREC150	16	96	14	2,4	66	10,6	3/4	900	430	300	1.689,63 €
EARBBAFREC200	16	93	18,9	3,2	68	20,6	3/4	1100	430	300	1.925,66 €
EARBBAFREC250	16	93	23,6	4,1	67	24,7	1	1150	490	300	2.330,11 €
EARBBAFREC350	16	93	33,1	5,7	62	18,9	1	1400	610	300	2.768,38 €

BATTERIA POST-RISCALDAMENTO ALTA TEMPERATURA

Modello	Aria ingresso: 8°C / Acqua ingresso: 70°C / Acqua uscita: 60°C
	Temperatura aria uscita	Potenzialità	Portata acqua	Perdita di carico lato aria	Perdita di carico lato acqua	Diametro attacchi	Base passaggio aria	Altezza passaggio aria	Spessore
	°C	Kw	mc/h	pa	kpa	pollici	A mm	B mm	C mm	€
EARBBRATREC100	25	5,92	0,5	24	4,3	1/2	400	240	90	677,05 €
EARBBRATREC150	25	8,89	0,8	22	12,8	1/2	500	300	90	738,84 €
EARBBRATREC200	25	11,8	1	26	23,6	1/2	600	300	90	765,48 €
EARBBRATREC250	25	14,8	1,3	22	6	3/4	700	360	100	855,35 €
EARBBRATREC350	25	20,7	1,8	20	16,7	3/4	800	480	100	986,06 €

BATTERIA POST-RISCALDAMENTO BASSA TEMPERATURA

Modello	Aria ingresso: 8°C / Acqua ingresso: 45°C / Acqua uscita: 40°C
	Temperatura aria uscita	Potenzialità	Portata acqua	Perdita di carico lato aria	Perdita di carico lato acqua	Diametro attacchi	Base passaggio aria	Altezza passaggio aria	Spessore
	°C	Kw	mc/h	pa	kpa	pollici	A mm	B mm	C mm	€
EARBBRBTREC100	30	7,67	1,3	34	7,9	3/4	500	240	150	855,35 €
EARBBRBTREC150	30	11,5	2	30	6,4	3/4	650	300	150	1.000,08 €
EARBBRBTREC200	30	15,3	2,7	31	12,6	3/4	850	300	150	1.089,97 €
EARBBRBTREC250	30	19,2	3,3	30	11,5	1	900	360	160	1.280,99 €
EARBBRBTREC350	30	26,8	4,7	28	15,1	1	1000	480	160	1.574,52 €

BATTERIA ELETTRICA TRIFASE

Modello	Aria ingresso: 8°C / Alimentazione: 400 Volt - 50 Hz			Dimensioni
	Temperatura aria uscita	Potenzialità	Stadi	Ø D Diametro	L Lunghezza
	°C	Kw	NR.	mm	mm	€
EARBBETREC100	20	4,5	3	250	370	526,70 €
EARBBETREC150	20	6,6	3	355	373	650,25 €
EARBBETREC200	20	8,4	3	355	373	823,09 €
EARBBETREC250	20	10,5	3	355	373	986,06 €
EARBBETREC350	20	15	3	400	630	1.047,82 €

BATTERIA ELETTRICA MONOFASE

Modello	Aria ingresso: 8°C / Alimentazione: 230 Volt - 50 Hz			Dimensioni
	Temperatura aria uscita	Potenzialità	Stadi	Ø D Diametro	L Lunghezza
	°C	Kw	NR.	mm	mm	€
EARBBEMREC100	20	4,2	3	250	370	450,89 €
EARBBEMREC150	20	6,3	3	355	373	671,34 €
EARBBEMREC200	20	8,4	3	355	373	705,10 €
EARBBEMREC250	20	10,6	3	355	373	849,76 €
EARBBEMREC350	20	15	3	400	630	925,57 €

BATTERIA ELETTRICA TRIFASE AUTOREGOLANTE

Adatte solo per funzionamento come batterie di pre-riscaldamento

Modello	Aria ingresso: 8°C / Alimentazione: 400 Volt - 50 Hz	Dimensioni
	Potenzialità	Ø D Diametro	L Lunghezza
	Kw	mm	mm	€
EARBETREC2506AR	6	250	370	A.R.
EARBETREC3559AR	9	355	373	A.R.
EARBETREC35512AR	12	355	373	A.R.
EARBETREC35515AR	15	355	373	A.R.
EARBETREC35518AR	18	355	373	A.R.
EARBETREC40024AR	24	400	630	A.R.

BATTERIA ELETTRICA MONOFASE AUTOREGOLANTE

Adatte solo per funzionamento come batterie di pre-riscaldamento

Modello	Aria ingresso: 8°C / Alimentazione: 230 Volt - 50 Hz	Dimensioni
	Potenzialità	Ø D Diametro	L Lunghezza
	Kw	mm	mm	€
EARBBEMREC2504,2AR	4,2	250	370	1.102,82 €
EARBBEMREC02506AR	6	250	370	A.R.

FILTRI ALTA EFFICIENZA

Installabili nell'unità al posto dei filtri G4 di serie. Prezzo al pezzo

Modello	Efficienza	€
Adatti per ERHTUCVE
EAKFF7ERHTUC100	F7 ISO e PM1 > 65 %	A.R.
EAKFF7ERHTUC150	F7 ISO e PM1 > 65 %	A.R.
EAKFF7ERHTUC200	F7 ISO e PM1 > 65 %	A.R.
EAKFF7ERHTUC250	F7 ISO e PM1 > 65 %	A.R.
EAKFF7ERHTUC350	F7 ISO e PM1 > 65 %	A.R.
Adatti per ERHTUCOE
EAKFF7ERHTUCOE100	F7 ISO e PM1 > 65 %	A.R.
EAKFF7ERHTUCOE150	F7 ISO e PM1 > 65 %	A.R.
EAKFF7ERHTUCOE200	F7 ISO e PM1 > 65 %	A.R.
EAKFF7ERHTUCOE250	F7 ISO e PM1 > 65 %	A.R.
EAKFF7ERHTUCOE350	F7 ISO e PM1 > 65 %	A.R.

SET FILTRI G4

Prezzo per set di 2 filtri

Modello	Efficienza	€
Adatti per ERHTUCVE
EAKFG4ERHTUC100	G4 ISO COARSE > 65 %	A.R.
EAKFG4ERHTUC150	G4 ISO COARSE > 65 %	A.R.
EAKFG4ERHTUC200	G4 ISO COARSE > 65 %	A.R.
EAKFG4ERHTUC250	G4 ISO COARSE > 65 %	A.R.
EAKFG4ERHTUC350	G4 ISO COARSE > 65 %	A.R.
Adatti per ERHTUCOE
EAKFG4ERHTUCOE100	G4 ISO COARSE > 65 %	A.R.
EAKFG4ERHTUCOE150	G4 ISO COARSE > 65 %	A.R.
EAKFG4ERHTUCOE200	G4 ISO COARSE > 65 %	A.R.
EAKFG4ERHTUCOE250	G4 ISO COARSE > 65 %	A.R.
EAKFG4ERHTUCOE350	G4 ISO COARSE > 65 %	A.R.

N.B.: I valori indicati possono essere soggetti a modifiche senza prevviso.
