in controcorrente interamente realizzato in materiale plastico. Versione con scambiatore entalpico.
autoportante in PPE a tenuta completa di sistema estrazione. Casing esterno in lamiera preverniciata con isolamento fono assorbente.
plug fan con motore EC Brushless a semplice aspirazione.
le unità sono provviste di serie con celle filtranti ondulate in fibra sintetica classe G4, in opzione filtro efficienza F7 su aria esterna.
| INFORMAZIONI TECNICHE | |
|---|---|
| Portata aria (mc/h) | 220 |
| Pressione statica utile (pa) | 100 |
| DATI PER SINGOLO VENTILATORE | |
| Potenza nominale (W) | 50 |
| Giri (1/min) | 4320 |
| I nominale (A) | 0,46 |
| Tensione (V) | 230 |
| Frequenza (Hz) | 50 |
| Velocità (nr) | 3+(1 booster) |
| FILTRI | |
| Efficienza | G4 ISO COARSE > 65 % |
| Efficienza | F7 ISO e PM1 > 65 % |
| Identificativo del modello e opzioni installate | ERHDB25SKHCE + EBERB4BRF | ERHDB25SKHCE + EARBRHRF / EARBCO2RF | ERHDB25SKHCE + EARBRHRF / EARBCO2RF locali | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Clima di riferimento | Temperato | Freddo | Caldo | Temperato | Freddo | Caldo | Temperato | Freddo | Caldo |
| SEC in [kWh/(m²a)] per ogni tipo di clima (temperato, caldo, freddo) | -30,22 | -67,95 | -8,61 | -34,09 | -73,19 | -11,7 | -38,63 | -79,55 | -15,19 |
| SEC Class | B | A+ | E | A | A+ | E | A | A+ | E |
| Tipologia dichiarata dell'unità di ventilazione | UVR-B Bidirezionale | UVR-B Bidirezionale | UVR-B Bidirezionale | ||||||
| Tipo di azionamento installato | Azionamento a velocità multiple | Velocità variabile | Velocità variabile | ||||||
| Tipo di sistema di recupero del calore | a recupero | a recupero | a recupero | ||||||
| Efficienza termica ¹ | 70% | 70% | 70% | ||||||
| Portata massima in [m³/h] ² | 220 | 220 | 220 | ||||||
| Potenza elettrica complessiva massima portata [W] | 114 | 114 | 114 | ||||||
| Livello di potenza sonora (LWA) in [dB(A)] ³ | 46 | 46 | 46 | ||||||
| Portata di riferimento in [m3/h] 4 | 154 | 154 | 154 | ||||||
| Differenze di pressione di riferimento [Pa] | 50 | 50 | 50 | ||||||
| SPI in [W/m³/h] 5 | 0,28 | 0,28 | 0,28 | ||||||
| Fattore di controllo e tipologia | 1 | 0,85 | 0,65 | ||||||
| Percentuale massima di trafilamento interno [%] 6 | 0,7 | 0,7 | 0,7 | ||||||
| Percentuale massima di trafilamento esterno [%] 6 | 1,5 | 1,5 | 1,5 | ||||||

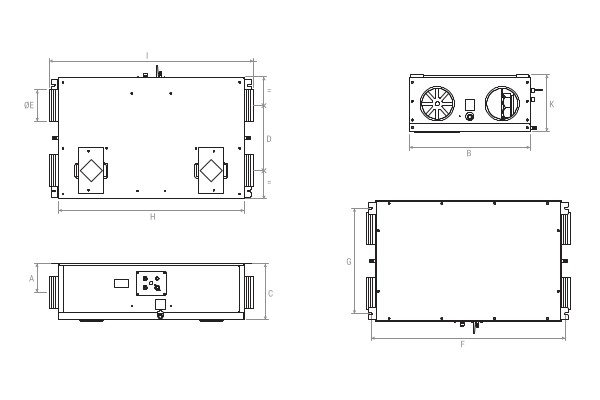

| A | B | C | D | ØE | F | G | H | I | K | |
|---|---|---|---|---|---|---|---|---|---|---|
| mm | 135 | 595 | 277 | 320 | 955 | 520 | 914 | 914 | 1005 | 282 |
| Modello | EARB4BRF | EARBRHRF | EARBCO2RF | EARBMODBUSRF | EARBAPPRF | EARBDSPRF | EARBTSMART |
|---|---|---|---|---|---|---|---|
 |  |  |  |  |
 |  | |
| Controllo velocità | • | • | • | • | • | • | |
| By-pass | • | • | |||||
| Intasamento filtri | • | • | • | • | • | • | |
| Controllo umidità | • | • | |||||
| Controllo CO2 | • | • | |||||
| Funzione booster | • | • | • | • | • | • | |
| Trasmettitore MODBUS | • | ||||||
| Impostazione velocità | • | • | • | • | |||
| ON/OFF | • | • | • | • | |||
| Allarmi puntuali | • | • | • | • | • | ||
| € | incluso nel prezzo | A.R. | A.R. | A.R. | A.R. | A.R. | A.R. |
| Modello | Descrizione | € |
|---|---|---|
| ERHDB25ASKHCE | A.R. | |
| ERHDB25ASKHCEBE* | A.R.* | |
| EARBF60A | Kit filtri ricambio (2 pz) efficienza G4 | A.R. |
| EAKFF7482025 | Filtro ricambio efficienza F7 | A.R. |
