Compatta struttura di contenimento realizzata con parti in lamiera da 12/10, fondo scatolato a partire da 10/10 autoportante iniettato con poliuretano espanso densità 47kg/m3, tamponamenti interni in lamiera zincata, tetto e pannelli perimetrali isolati termicamente ed acusticamente con materassino da 20mm in polietilene, completa di due vasche di raccolta condensa una per la sezione di mandata ed una per la sezione di espulsione dotata ciascuna di scarico condensa da 20mm in plastica, ispezioni per i vani filtranti, accesso al vano tecnico compressori e quadro elettrico separati, isolati acusticamente con materassino fonoassorbente.
Centrifughi a pale avanti in lamiera d’acciaio zincata con motori elettrici monofase direttamente accoppiati all’albero della girante; in versione con controllo elettronico a convertitore di frequenza standard.
| STRUTTURA | INFORMAZIONI TECNICHE | ||||
|---|---|---|---|---|---|
| ERHTKTD 80 | ERHTKTD 100 | ERHTKTD 140 | ERHTKTD 180 | ERHTKTD 220 | |
| Portata aria trattata (m3/h) | 700 | 900 | 1200 | 1600 | 2000 |
| 800 | 1000 | 1400 | 1800 | 2200 | |
| 900 | 1200 | 1600 | 2000 | 2400 | |
| Portata frigorifera totale (W) | 5350 | 6780 | 9000 | 11330 | 14186 |
| Potenza frigorifera compressore estiva (w) | 4150 | 5310 | 7000 | 8780 | 11136 |
| EER estiva | 3,5 | 3,8 | 3,7 | 4,1 | 4,5 |
| Potenza termica totale (w) | 7596 | 8756 | 12883 | 16278 | 20200 |
| Potenza termica compressore invernale (w) | 3496 | 3726 | 6063 | 7608 | 9800 |
| COP invernale | 4,4 | 4,1 | 4,3 | 5,0 | 6,1 |
| COMPRESSORE | |||||
| Tipo | Rotativo | Scroll | |||
| Quantità/Circuito (N°) | 1 | 1 | 1 | 1 | 1 |
| Refrigerante (Sigla) | R410A | R410A | R410A | R410A | R410A |
| Potenza massima assorbita (w) | 1450 | 1660 | 2068 | 2600 | 3000 |
| Corrente max per compressore (A) | 6,3 | 7,8 | 9,5 | 12 | 15 |
| Corrente di spunto per compressore (A) | 30 | 34 | 48 | 54 | 79 |
| VENTILATORE DI MANDATA | |||||
| Tipo | Centrifugo a pale avanti con motore elettrico direttamente accoppiato | ||||
| Prevalenza utile (Pa) | 200 | 200 | 200 | 250 | 250 |
| Potenza motore per ventilatore (w) | 1000 | 1000 | 650 | 650 | 650 |
| Corrente nominale per ventilatore (A) | 4,6 | 4,6 | 7,8 | 8,2 | 8,2 |
| VENTILATORE DI RIPRESA | |||||
| Tipo | Centrifugo a pale avanti con motore elettrico direttamente accoppiato | ||||
| Prevalenza utile (Pa) | 200 | 200 | 200 | 250 | 250 |
| Potenza motore per ventilatore (w) | 1000 | 1000 | 650 | 650 | 650 |
| Corrente nominale per ventilatore (A) | 4,6 | 4,6 | 7,8 | 8,2 | 8,2 |
| DATI ELETTRICI | |||||
| Potenza installata (kW) | 3,2 | 3,5 | 4,1 | 4,9 | 5,3 |
| Corrente nominale (A) | 23,9 | 25,4 | 28,1 | 32,4 | 35,4 |
| Alimentazione (V/f/Hz) | 230/1/50 +PE | ||||
| DATI RUMOROSITA' | |||||
| Lp a 10m in campo libero con fattore di direzionalità Q=2 (dB(A)) | 52+/-2 | 54+/-2 | 54+/-2 | 56+/-2 | 56+/-2 |
| FILTRI | |||||
| Acrilici ondulati efficienza | G4 ISO COARSE >65% | ||||

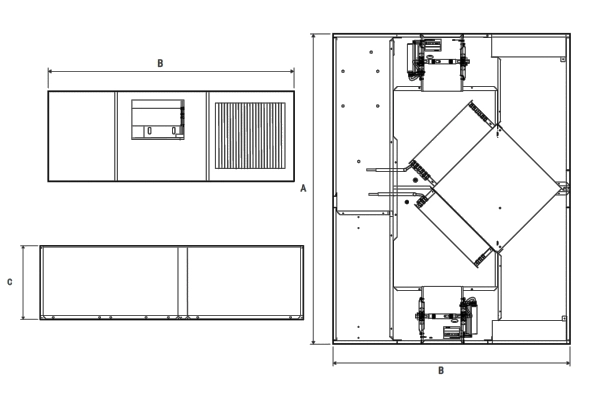

| Modello | A | B | C |
|---|---|---|---|
| mm | mm | mm | |
| ERHTKTD080 | 1725 | 1325 | 480 |
| ERHTKTD100 | 1725 | 1325 | 480 |
| ERHTKTD140 | 1725 | 1325 | 480 |
| ERHTKTD180 | 2120 | 1450 | 530 |
| ERHTKTD220 | 2120 | 1450 | 530 |
| Modello | € |
|---|---|
| ERHTKTD080 | 19.412,47 € |
| ERHTKTD100 | 20.674,35 € |
| ERHTKTD140 | 20.993,74 € |
| ERHTKTD180 | 25.302,97 € |
| ERHTKTD220 | 25.630,22 € |
| Modello | € |
|---|---|
| EAKFG4ERHTKTD80 | 61,52 € |
| EAKFG4ERHTKTD100 | 64,48 € |
| EAKFG4ERHTKTD140 | 73,43 € |
| EAKFG4ERHTKTD180 | 82,68 € |
| EAKFG4ERHTKTD220 | 92,16 € |
| Modello | Efficienza | € | |
|---|---|---|---|
| EAKFF7ERHTKTD080 | F7 ISO e PM1 > 65 % | 167,66 € | adatto per ERHTKTD080 |
| EAKFF7ERHTKTD100 | F7 ISO e PM1 > 65 % | 173,71 € | adatto per ERHTKTD100 |
| EAKFF7ERHTKTD140 | F7 ISO e PM1 > 65 % | 209,51 € | adatto per ERHTKTD140 |
| EAKFF7ERHTKTD180 | F7 ISO e PM1 > 65 % | 295,48 € | adatto per ERHTKTD180 |
| EAKFF7ERHTKTD220 | F7 ISO e PM1 > 65 % | 339,46 € | adatto per ERHTKTD220 |
| Modello | € | |
|---|---|---|
| EARBCMKTD | DISPLAY A BORDO MACCHINA Permette di controllare le funzioni dell’unità. | compreso nel prezzo |
| EARBSMFKTD | KIT STAFFE Kit di staffaggio, comprensivo di n°4 staffe a filo per le unità dalla ERHTKTD080 a ERHTKTD140 e n°6 staffe a filo per la ERHTKTD180 e ERHTKTD220 incluso il relativo staffaggio. | compreso nel prezzo |
| EARBCMRKTD | DISPLAY REMOTO È disponibile su richiesta terminale di controllo remoto. Le unità sono tutte predisposte per il collegamento e l’operazione può essere realizzata anche successivamente accedendo alla programmazione dei parametri (a macchina spenta). | 1.377,00 € |
| Modello | Aria ingresso: 29,5°C - 65% U.R. / Acqua ingresso: 7°C / Acqua uscita: 12°C | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Temperatura aria uscita | U.R. aria uscita | Potenzialità | Portata acqua | Perdita di carico lato aria | Perdita di carico lato acqua | Diametro attacchi | Base gruppo | Altezza gruppo | Spessore | ||
| °C | % | Kw | mc/h | pa | kpa | pollici | A mm | B mm | C mm | € | |
| EARBBAFREC100 | 16 | 96 | 9,21 | 1,6 | 73 | 12,3 | 3/4 | 750 | 370 | 300 | 1.535,13 € |
| EARBBAFREC150 | 16 | 96 | 14 | 2,4 | 66 | 10,6 | 3/4 | 900 | 430 | 300 | 1.689,63 € |
| EARBBAFREC200 | 16 | 93 | 18,9 | 3,2 | 68 | 20,6 | 3/4 | 1100 | 430 | 300 | 1.925,66 € |
| EARBBAFREC250 | 16 | 93 | 23,6 | 4,1 | 67 | 24,7 | 1 | 1150 | 490 | 300 | 2.330,11 € |
| Modello | Aria ingresso: 8°C / Acqua ingresso: 70°C / Acqua uscita: 60°C | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Temperatura aria uscita | Potenzialità | Portata acqua | Perdita di carico lato aria | Perdita di carico lato acqua | Diametro attacchi | Base passaggio aria | Altezza passaggio aria | Spessore | ||
| °C | Kw | mc/h | pa | kpa | pollici | A mm | B mm | C mm | € | |
| EARBBRATREC100 | 25 | 5,92 | 0,5 | 24 | 4,3 | 1/2 | 400 | 240 | 90 | 677,05 € |
| EARBBRATREC150 | 25 | 8,89 | 0,8 | 22 | 12,8 | 1/2 | 500 | 300 | 90 | 738,84 € |
| EARBBRATREC200 | 25 | 11,8 | 1 | 26 | 23,6 | 1/2 | 600 | 300 | 90 | 765,48 € |
| EARBBRATREC250 | 25 | 14,8 | 1,3 | 22 | 6 | 3/4 | 700 | 360 | 100 | 855,35 € |
| Modello | Aria ingresso: 8°C / Acqua ingresso: 45°C / Acqua uscita: 40°C | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Temperatura aria uscita | Potenzialità | Portata acqua | Perdita di carico lato aria | Perdita di carico lato acqua | Diametro attacchi | Base passaggio aria | Altezza passaggio aria | Spessore | ||
| °C | Kw | mc/h | pa | kpa | pollici | A mm | B mm | C mm | € | |
| EARBBRBTREC100 | 30 | 7,67 | 1,3 | 34 | 7,9 | 3/4 | 500 | 240 | 150 | 855,35 € |
| EARBBRBTREC150 | 30 | 11,5 | 2 | 30 | 6,4 | 3/4 | 650 | 300 | 150 | 1.000,08 € |
| EARBBRBTREC200 | 30 | 15,3 | 2,7 | 31 | 12,6 | 3/4 | 850 | 300 | 150 | 1.089,97 € |
| EARBBRBTREC250 | 30 | 19,2 | 3,3 | 30 | 11,5 | 1 | 900 | 360 | 160 | 1.280,99 € |
| Modello | Aria ingresso: 8°C / Alimentazione: 400 Volt - 50 Hz | Dimensioni | ||||
|---|---|---|---|---|---|---|
| Temperatura aria uscita | Potenzialità | Stadi | Ø D Diametro | L Lunghezza | ||
| °C | Kw | NR. | mm | mm | € | |
| EARBBETREC100 | 20 | 4,5 | 3 | 250 | 370 | 526,70 € |
| EARBBETREC150 | 20 | 6,6 | 3 | 355 | 373 | 650,25 € |
| EARBBETREC200 | 20 | 8,4 | 3 | 355 | 373 | 823,09 € |
| EARBBETREC250 | 20 | 10,5 | 3 | 355 | 373 | 986,06 € |
| Modello | Aria ingresso: 8°C / Alimentazione: 230 Volt - 50 Hz | Dimensioni | ||||
|---|---|---|---|---|---|---|
| Temperatura aria uscita | Potenzialità | Stadi | Ø D Diametro | L Lunghezza | ||
| °C | Kw | NR. | mm | mm | € | |
| EARBBEMREC100 | 20 | 4,2 | 3 | 250 | 370 | 450,89 € |
| EARBBEMREC150 | 20 | 6,3 | 3 | 355 | 373 | 671,34 € |
| EARBBEMREC200 | 20 | 8,4 | 3 | 355 | 373 | 705,10 € |
| EARBBEMREC250 | 20 | 10,6 | 3 | 355 | 373 | 849,76 € |
| Modello | Elenco componenti | € |
|---|---|---|
| EARBTBTRI | Valvola a 3 vie | 592,88 € |
| Servomotore controllo valvola | ||
| Sonda temperatura da canale | ||
| Cablaggio e collaudo sistema | ||
| EARBTBTRE | Modulo segnale controllo Q.E. potenza batteria elettrica | 141,91 € |
| Sonda temperatura da canale | ||
| Cablaggio e collaudo sistema |
| Modello | Kw | € |
|---|---|---|
| EARBERHTUCQE045 | 4,5 | 694,47 € |
| EARBERHTUCQE066 | 6,6 | 838,82 € |
| EARBERHTUCQE105 | 10,5 | 1.215,97 € |
| EARBERHTUCQE150 | 15 | 1.360,32 € |
