Autoportante in PPE a tenuta completa di sistema estrazione filtri e drenaggio condensa. Pannello frontale in lamiera preverniciata.
Centrifugo a semplice aspirazione pale avanti con motore EC Brushless a portata costante.
Le unità sono provviste di serie con celle filtranti ondulate in fibra sintetica classe G4, in opzione filtro efficienza F7 su aria esterna.
| INFORMAZIONI TECNICHE | |
|---|---|
| Portata aria (mc/h) | 190 |
| Pressione statica utile (pa) | 100 |
| DATI PER SINGOLO VENTILATORE | |
| * Potenza nominale (W) | 100 |
| Giri (1/min) | 1700 |
| * I nominale (A) | 1 |
| Tensione (V) | 230 |
| Frequenza (Hz) | 50 |
| Velocità (nr) | 3+(1 booster) |
| FILTRI | FILTERS | |
| Efficienza | G4 ISO COARSE > 65 % |
| Efficienza | F7 ISO e PM1 > 65 % |
| Identificativo del modello e opzioni installate | ERHDB20SKP | ERHDB20SKP + EARBRHRF / EARBCO2RF | ||||
|---|---|---|---|---|---|---|
| Clima di riferimento | Temperato | Freddo | Caldo | Temperato | Freddo | Caldo |
| SEC in [kWh/(m²a)] per ogni tipo di clima (temperato, caldo, freddo) | -36,03 | -77,84 | -12,08 | -40,28 | -83,28 | -15,64 |
| SEC Class | A | A+ | F | A | A+ | E |
| Tipologia dichiarata dell'unità di ventilazione | UVR-B Bidirezionale | UVR-B Bidirezionale | ||||
| Tipo di azionamento installato | Velocità variabile | Velocità variabile | ||||
| Tipo di sistema di recupero del calore | a recupero | a recupero | ||||
| Efficienza termica ¹ | 81% | 81% | ||||
| Portata massima in [m³/h] ² | 190 | 190 | ||||
| Potenza elettrica complessivo massima portata [W] | 200 | 200 | ||||
| Livello di potenza sonora (LWA) in [dB(A)] ³ | 48 | 48 | ||||
| Portata di riferimento in [m3/h] 4 | 133 | 133 | ||||
| Differenze di pressione di riferimento [Pa] | 50 | 50 | ||||
| SPI in [W/m³/h] 5 | 0,32 | 0,32 | ||||
| Fattore di controllo e tipologia | 0,85 | 0,65 | ||||
| Percentuale massima di trafilamento interno [%] 6 | 1,2 | 1,2 | ||||
| Livello di potenza sonora (LWA) in [dB(A)] ³ | 2,5 | 2,5 | ||||

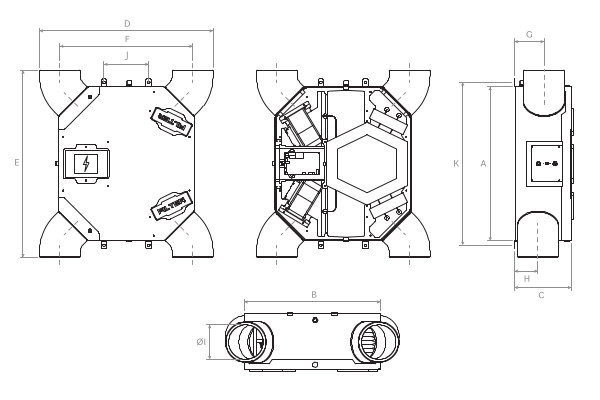

| A | B | C | D | E | F | G | H | ØI | J | K | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | 690 | 615 | 258 | 783 | 840 | 600 | 127,5 | 100 | 155 | 200 | 719 |
| Modello | EARB4BRF | EARBRHRF | EARBCO2RF | EARBMODBUSRF | EARBAPPRF | EARBDSPRF | EARBTSMART |
|---|---|---|---|---|---|---|---|
 |  |  |  |  |
 |  | |
| Controllo velocità | • | • | • | • | • | • | |
| By-pass | • | • | |||||
| Intasamento filtri | • | • | • | • | • | • | |
| Controllo umidità | • | • | |||||
| Controllo CO2 | • | • | |||||
| Funzione booster | • | • | • | • | • | • | |
| Trasmettitore MODBUS | • | ||||||
| Impostazione velocità | • | • | • | • | |||
| ON/OFF | • | • | • | • | |||
| Allarmi puntuali | • | • | • | • | • | ||
| € | incluso nel prezzo | A.R. | A.R. | A.R. | A.R. | A.R. | A.R. |
| Modello | Descrizione | € |
|---|---|---|
| ERHDB20ASKP | A.R. | |
| EARBF50A | Kit filtri ricambio (2 pz) efficienza G4 | A.R. |
| EAKFF7482025 | Filtro ricambio efficienza F7 | A.R. |
| EB90PE160 | Curva 45° in PPE Ø 160 mm | A.R. |
