In controcorrente interamente realizzato in alluminio. In corrispondenza dello stesso è prevista una vasca per il drenaggio della condensa.
Il telaio portante è realizzato con profili di alluminio e pannellatura sandwich afonica. Le unità sono provviste di pannelli asportabili per accedere all’interno ed effettuare le operazioni di manutenzione ordinaria e straordinaria.
Plug fan con motore EC Brushless (modelli ERHTKD 160, ERHTKD 240). Ventilatore centrifugo a doppia aspirazione a pale avanti con motore EC Brushless a portata costante (modello ERHTKD 90).
Le unità sono provviste di serie con celle filtranti ondulate in fibra sintetica classe G4, telaio in acciaio zincato e reti di protezione in filo di acciaio zincato elettrosaldato.
| INFORMAZIONI TECNICHE | |||
|---|---|---|---|
| ERHTKB090 | ERHTKB160 | ERHTKB240 | |
| Portata aria (mc/h) | 900 | 1600 | 2400 |

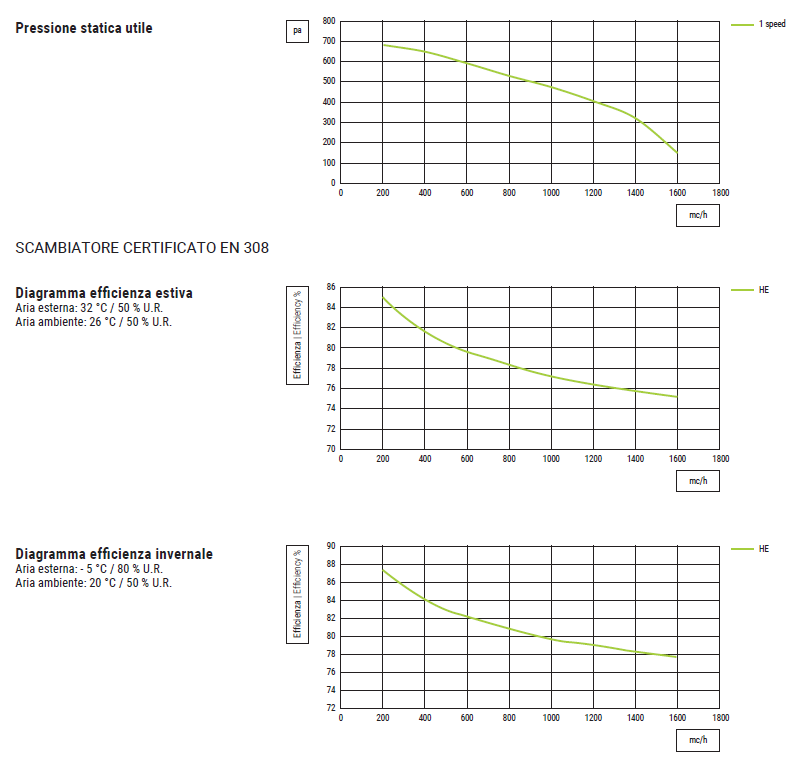

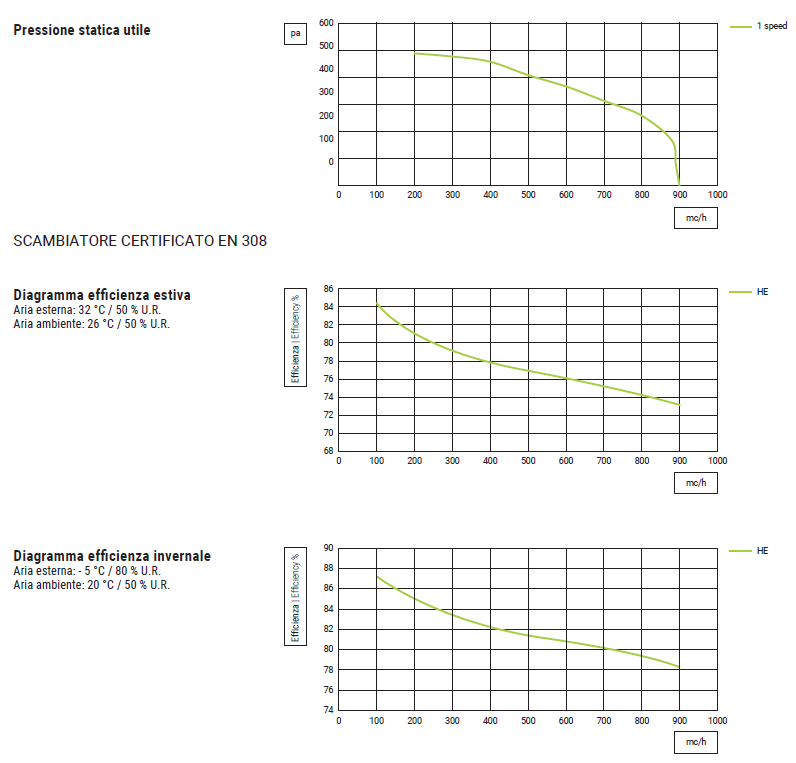

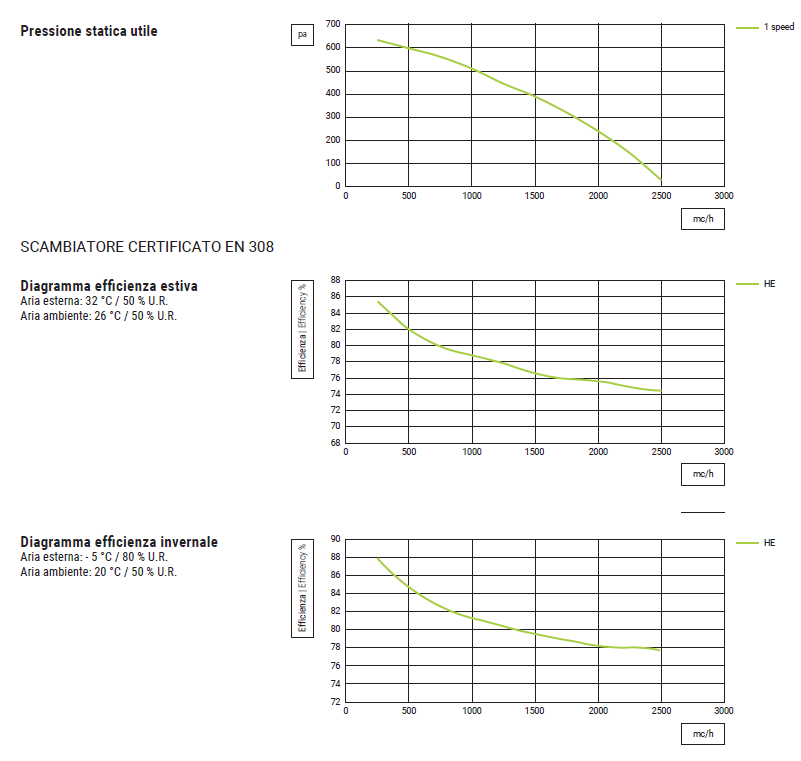

| Pressione statica utile (pa) | 100 | 170 | 90 |
| VENTILATORE DIRETTAMENTE ACCOPPIATO (dati per singolo ventilatore) | |||
| Potenza nominale (w) | 240 | 480 | 500 |
| I nominale (A) | 1,8 | 3,6 | 3,8 |
| Tensione (V) | 230 | 230 | 230 |
| Frequenza (Hz) | 50 | 50 | 50 |
| Velocità (nr) | 1 | 1 | 1 |
| FILTRI | |||
| Acrilici ondulati efficienza | G4 ISO COARSE > 65 % | ||
| Modello | Efficienza | Portata aria nominale | Pressione statica utile | SFPInt | SFP-2018 | Velocità frontale | Efficienza ventilatore | Leakage interno | Leakage esterno |
|---|---|---|---|---|---|---|---|---|---|
| % | mc/h | pa | w/m3/s | w/m3/s | m/s | % | % | % | |
| ERHTKB090 | 73,2 | 800 | 230 | 972 | 1252 | 1,66 | 37 | 6,6 | 3,9 |
| ERHTKB160 | 74,5 | 1300 | 370 | 1137 | 1270 | 1,63 | 49 | 7,3 | 5,5 |
| ERHTKB240 | 74 | 2000 | 230 | 936 | 1226 | 2,08 | 55 | 7,3 | 5,5 |

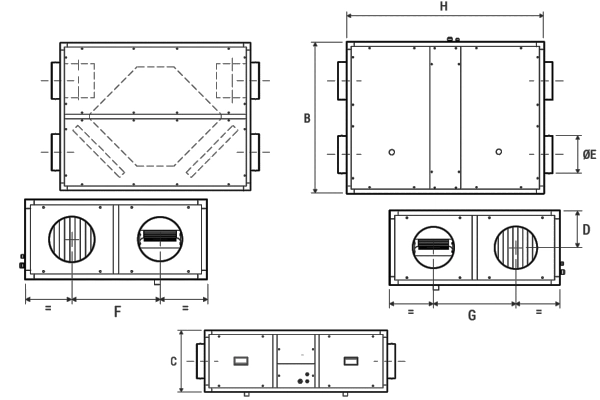

| DIMENSIONI | |||||||
|---|---|---|---|---|---|---|---|
| ERHTKB090 | H | B | C | D | ØE | F | G |
| mm | 1300 | 1000 | 440 | 220 | 250 | 485 | 485 |
| ERHTKB160 | H | B | C | D | ØE | F | G |
| mm | 1500 | 1200 | 490 | 245 | 355 | 585 | 585 |
| ERHTKB240 | H | B | C | D | ØE | F | G |
| mm | 1600 | 1300 | 570 | 285 | 355 | 635 | 635 |
 |
 |
 |
 |
| Modello | € |
|---|---|
| ERHTKBAO090 * (1) | A.R. |
| ERHTKBAO160* (1) | A.R. |
| ERHTKBAO240 * (1) | A.R. |
| ERHTKBAR090 ** (2) | A.R. |
| ERHTKBAR160** (2) | A.R. |
| ERHTKBAR240** (2) | A.R. |
| Modello | € | |
|---|---|---|
| EARBREP | Regolatore velocità Consigliati 2 regolatori di velocità per unità | A.R. |
| EARBSMF100 | Kit staffe per installazione a soffitto | A.R. |
| Modello | Aria ingresso: 29,5°C - 65% U.R. / Acqua ingresso: 7°C / Acqua uscita: 12°C | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Temperatura aria uscita | U.R. aria uscita | Potenzialità | Portata acqua | Perdita di carico lato aria | Perdita di carico lato acqua | Diametro attacchi | Base gruppo | Altezza gruppo | Spessore gruppo | ||
| °C | % | Kw | mc/h | pa | kpa | pollici | A mm | B mm | C mm | € | |
| EARBBAFREC100 | 16 | 96 | 9,21 | 1,6 | 73 | 12,3 | 3/4 | 750 | 370 | 300 | 1.535,13 € |
| EARBBAFREC150 | 16 | 96 | 14 | 2,4 | 66 | 10,6 | 3/4 | 900 | 430 | 300 | 1.689,63 € |
| EARBBAFREC250 | 16 | 93 | 23,6 | 4,1 | 67 | 24,7 | 1 | 1150 | 490 | 300 | 2.330,11 € |
| Modello | Aria ingresso: 8°C / Acqua ingresso: 70°C / Acqua uscita: 60°C | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Temperatura aria uscita | Potenzialità | Portata acqua | Perdita di carico lato aria | Perdita di carico lato acqua | Diametro attacchi | Base passaggio aria | Altezza passaggio aria | Spessore | ||
| °C | Kw | mc/h | pa | kpa | pollici | A mm | B mm | C mm | € | |
| EARBBRATREC100 | 25 | 5,92 | 0,5 | 24 | 4,3 | 1/2 | 400 | 240 | 90 | 677,05 € |
| EARBBRATREC150 | 25 | 8,89 | 0,8 | 22 | 12,8 | 1/2 | 500 | 300 | 90 | 738,84 € |
| EARBBRATREC250 | 25 | 14,8 | 1,3 | 22 | 6 | 3/4 | 700 | 360 | 100 | 855,35 € |
| Modello | Aria ingresso: 8°C / Acqua ingresso: 45°C / Acqua uscita: 40°C | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Temperatura aria uscita | Potenzialità | Portata acqua | Perdita di carico lato aria | Perdita di carico lato acqua | Diametro attacchi | Base passaggio aria | Altezza passaggio aria | Spessore | ||
| °C | Kw | mc/h | pa | kpa | pollici | A mm | B mm | C mm | € | |
| EARBBRBTREC100 | 30 | 7,67 | 1,3 | 34 | 7,9 | 3/4 | 500 | 240 | 150 | 855,35 € |
| EARBBRBTREC150 | 30 | 11,5 | 2 | 30 | 6,4 | 3/4 | 650 | 300 | 150 | 1.000,08 € |
| EARBBRBTREC250 | 30 | 19,2 | 3,3 | 30 | 11,5 | 1 | 900 | 360 | 160 | 1.280,99 € |
| Modello | Aria ingresso: 8°C / Acqua ingresso: 45°C / Acqua uscita: 40°C | Dimensioni | ||||
|---|---|---|---|---|---|---|
| Temperatura aria uscita | Potenzialità | Stadi | Ø D Diametro | L Lunghezza | ||
| °C | Kw | NR. | mm | mm | € | |
| EARBBETREC100 | 20 | 4,5 | 3 | 250 | 370 | 526,70 € |
| EARBBETREC150 | 20 | 6,6 | 3 | 355 | 373 | 650,25 € |
| EARBBETREC250 | 20 | 10,5 | 3 | 355 | 373 | 986,06 € |
| Modello | Aria ingresso: 8°C / Alimentazione: 230 Volt - 50 Hz | Dimensioni | ||||
|---|---|---|---|---|---|---|
| Temperatura aria uscita | Potenzialità | Stadi | Ø D Diametro | L Lunghezza | ||
| °C | Kw | NR. | mm | mm | € | |
| EARBBEMREC100 | 20 | 4,2 | 3 | 250 | 370 | 450,89 € |
| EARBBEMREC150 | 20 | 6,3 | 3 | 355 | 373 | 671,34 € |
| EARBBEMREC250 | 20 | 10,6 | 3 | 355 | 373 | 849,76 € |
| Modello | Aria ingresso: 8°C / Alimentazione: 400 Volt - 50 Hz | Dimensioni | ||
|---|---|---|---|---|
| Potenzialità | Ø D Diametro | L Lunghezza | ||
| Kw | mm | mm | € | |
| EARBETREC2506AR | 4,5 | 250 | 370 | A.R. |
| EARBETREC3559AR | 6,6 | 355 | 373 | A.R. |
| EARBETREC35512AR | 10,5 | 355 | 373 | A.R. |
| Modello | Aria ingresso: 8°C / Alimentazione: 230 Volt - 50 Hz | Dimensioni | ||
|---|---|---|---|---|
| Potenzialità | Ø D Diametro | L Lunghezza | ||
| Kw | mm | mm | € | |
| EARBBEMREC2504,2AR | 4,2 | 250 | 370 | 1.102,82 € |
| EARBBEMREC02506AR | 6 | 250 | 370 | A.R. |
| Modello | Efficienza | € |
|---|---|---|
| EAKFF7ERHTK090 | F7 ISO e PM1 > 65 % | A.R. |
| EAKFF7ERHTK160 | F7 ISO e PM1 > 65 % | A.R. |
| EAKFF7ERHTK240 | F7 ISO e PM1 > 65 % | A.R. |
| Modello | Efficienza | € |
|---|---|---|
| EAKFG4ERHTK90 | G4 ISO COARSE > 65 % | A.R. |
| EAKFG4ERHTK160 | G4 ISO COARSE > 65 % | A.R. |
| EAKFG4ERHTK240 | G4 ISO COARSE > 65 % | A.R. |
| Modello | Elenco componenti | € |
|---|---|---|
| EARBTDSPRF | Scheda elettronica | A.R. |
| Sonde temperatura interne | ||
| Cablaggio e collaudo sistema | ||
| Pannello di comando remoto wireless | ||
| EARBTTSMART | Scheda elettronica | | A.R. |
| Sonde temperatura interne | ||
| Cablaggio e collaudo sistema | ||
| Pannello di comando remoto | ||
| Modello | Elenco componenti | € |
| EARBTBTRI | Valvola a 3 vie | 592,88 € |
| Servomotore controllo valvola | ||
| Sonda temperatura da canale | ||
| Cablaggio e collaudo sistema | ||
| EARBTBTRE | Modulo segnale controllo Q.E. potenza batteria elettrica | 141,91 € |
| Sonda temperatura da canale | ||
| Cablaggio e collaudo sistema | ||
| EARBTRH | Modulo controllo U.R. | A.R. |
| Sonda U.R. interna unità | ||
| Cablaggio e collaudo sistema | ||
| EARBTCO2 | Modulo controllo CO2 | A.R. |
| Modulo rilevazione CO2 | ||
| Cablaggio e collaudo sistema |
| Modello | Kw | € |
|---|---|---|
| EARBERHTUCQE045 | 4,5 | 694,47 € |
| EARBERHTUCQE066 | 6,6 | 838,82 € |
| EARBERHTUCQE105 | 10,5 | 1.215,97 € |
| EARBERHTUCQE150 | 15 | 1.360,32 € |
