ERHSD

Descrizione

Unità autonoma di riscaldamento/raffrescamento con sezione di recupero calore ad alta efficienza composta da unità di trattamento aria interna ed unità esterna DC inverter, se abbinata al modulo EARBOX consente anche la produzione dell'acqua calda sanitaria. L'unità è particolarmente indicata per edifici residenziali in cui si debba provvedere al: riscaldamento, raffrescamento ed alla produzione di acqua calda sanitari, la sua particolarità costruttiva dell'unità permette il funzionamento con ampi range di temperatura esterna e viene fornita plug-and-play per un'installazione rapida e semplificata.

Versioni

S - Riscaldamento, Raffrescamento con unità esterna e rinnovo aria

Unità autonoma composta da: un modulo esterno completo di compressori e ventilatori DC Brushless, valvole di espansione elettroniche e circuito frigorifero ottimizzato per il funzionamento sia in modalità riscaldamento che in modalità ce in modalità raffrescamento e da un modulo interno completo di ventilatori, scambiatore di calore ad alta efficienza e batteria di scambio termico ad espansione diretta collegata al modulo esterno. L'unità così composta provvederà a soddisfare tutti i fabbisogni termo igrometrici dell'edificio combinando insieme riscaldamento, raffrescamento e rinnovo aria,

L'unità sarà in grado di fornire all'edificio la potenza termica o frigorifera necessaria rinnovando contemporaneamente l'aria interna.

Caratteristiche

Scambiatore in polipropilene in controcorrente ad alta efficienza >90%. Funzionamento estivo ed invernale.
Ventilatori plug-fun Brushless con motore elettronico e comando modulante.
Altissima efficienza e bassi livelli di rumorosità conformi alla normativa Erp2015.
La sezione di trattamento aria viene alimentata dall'unità esterna la quale provvede a fornire l'energia necessaria per il riscaldamento invernale ed il raffrescamento estivo, l'aria viene oltre che raffrescata anche deumidificata garantendo così il comfort ambientale.
Filtro F7 facilmente estraibile sulla presa aria esterna e sulla presa aria viziata.
Filtri G2 con bassa perdita di carico facilmente estraibili sull'aria di ricircolo.
Pannellature realizzate in doppio pannello sandwich, con finitura verniciata esternamente e zincata all'interno dell'unità.
Struttura perimetrale autoportante in lamiera zincata all'interno dell'unità. La coibentazione dei pannelli è realizzata con isolante ad alte prestazioni di spessore 20 mm.
Unità esterna completa di compressore e ventilatori DC Brushless, valvole di espansione elettroniche e circuito frigorifero ottimizzato per il funzionamento sia in modalità riscaldamento che in modalità raffrescamento.

ERHSD ORIZZONTALE

ERHSD VERTICALE

Prestazioni

Limiti di funzionamento:

ERHSD 60/15 S - 90/25 S = Riscaldamento INT (15°/25°) Riscaldamento EST (-15°/45°)

= Raffrescamento INT ( 18°/30°) Raffrescamento EST (-5°/45°)

Grandezza		DATI TECNICI GENERALI
		ERHSD 60/15 H	ERHSD 60/15 V	ERHSD 90/25 H	ERHSD 90/25 V
		ERHSD 60/15 H	ERHSD 60/15 V	ERHSD 90/25 H	ERHSD 90/25 V
Efficienza nominale invernale recuperatore 1)	%	86,6	84	86,5	85,9
Efficienza nominale estiva recuperatore 2)	%	83	83	84	84
Portata aria esterna nominale	mc/h	151	160	263	261
Portata aria totale	mc/h	692	620	838	840
(1) Temp. Aria esterna 7°; umidità relatia 72%. Temp. Ambiente 20°C; umidità relativa 28%, portata aria nominale
(2) Temp. Aria esterna 30°; umidità relativa 60%. Temp. ambiente 25°C, umidità relativa 50%, portata aria nominale
		ERHSD 60/15		ERHSD 90/25
Tipo di ventilatore		Assiale DC Inverter
N° ventilatori		1
Tipo di compressore		Scroll DC inverter
Gas refrigerante		R410A
Corrente assorbita	A	14,4		19,5
Tensione alimentazione	V/Ph/Hz	230/1/50		230/1/50
Diametro attacchi liquido/gas		1/4" / 1/2"		3/8" / 5/8"
Lunghezza max linee frigorifere	m	50		50
Dislivello max linee frigorifere	m	30		30
Pressione sonora (1)	dB(A)	46		48
(1) dati riferiti a 3 mt di distanza a campo libero
POTENZA TERMICA (RISCALDAMENTO)		ERHSD 60/15 + Unità esterna S		ERHSD 90/25 + Unità esterna S
Potenza termica (1)	kW	1,2		6,1
Potenza assorbita (1)	kW	1,05		1,52
COP		4		4,01
(1) Aria esterna 7°/60% UR - Aria esterna 20°/50% UR - Portata nominale
POTENZA FRIGORIFERA		ERHSD 60/15 + Unità esterna S		ERHSD 90/25 + Unità esterna S
Potenza Frigorifera (1)	kW	3,7		5,5
Potenza assorbita (1)	kW	1,08		1,57
EER		3,42		3,5
(1) Aria esterna 35°/60% UR - Aria esterna 25°/50% UR - Portata nominale
Potenza termica (produzione ACS)		ERHSD 90/25 H/V
Potenza termica (1)	kW	8
Potenza assorbita (1)	kW	3,13
COP		2,56
(1) Aria esterna 7°/60% UR - Acqua in/out 50-55°

Dati di funzionamento

DATI GENERALI		ERHSD 60/15 H	ERHSD 90/25 H	ERHSD 60/15 V	ERHSD 90/25 V


Portata aria ventilazione	mc/h	151	263	160	261
Pressione utile	Pa	100
Portata aria integrazione	mc/h	692	838	620	840
Pressione utile	Pa	100
DATI INVERNALI
Efficienza di recupero	%	86,6	86,5	84	85,9
Potenza termica	Kw	4,2	6,1	4,2	6,1
Potenza assorbita	Kw	1,05	1,52	1,05	1,52
COP		4	4,01	4	4,01
DATI ESTIVI
Efficienza di recupero	%	83	84	83	84
Potenza frigorifera	Kw	3,7	5,5	3,7	5,5
Potenza assorbita	Kw	1,08	1,57	1,08	1,57
EER		3,42	3,5	3,42	3,5
FILTRI
Tipo di filtri		Filtri Piani
Classe di filtrazione		Pm1 80% + Coarse

Dati Acustici e Elettrici

DATI ACUSTICI		ERHSD 60/15 H	ERHSD 90/25 H	ERHSD 60/15 V	ERHSD 90/25 V
DATI ACUSTICI		ERHSD 60/15 H	ERHSD 90/25 H	ERHSD 60/15 V	ERHSD 90/25 V
Potenza sonora Lw trasmessa dalla struttura	dB(A)	64,8	67,8	62,5	64,2
Potenza sonora Lw irradiata nel canale	dB(A)	67,1	69,9	67,6	67,9
Pressione sonora media Lp ad 1 mt	dB(A)	49,8	53,6	48,8	48,4
Pressione sonora media Lp ad 3 mt	dB(A)	42,8	46,2	40,9	42,1
DATI ELETTRICI		ERHSD 60/15 H	ERHSD 90/25 H	ERHSD 60/15 V	ERHSD 90/25 V
DATI ELETTRICI		ERHSD 60/15 H	ERHSD 90/25 H	ERHSD 60/15 V	ERHSD 90/25 V
Tensione di alimentazione	V	230/1/50 Hz
Corrente assorbita	A	1,8	2,2	1,8	2,2
Grado di protezione	IP	44

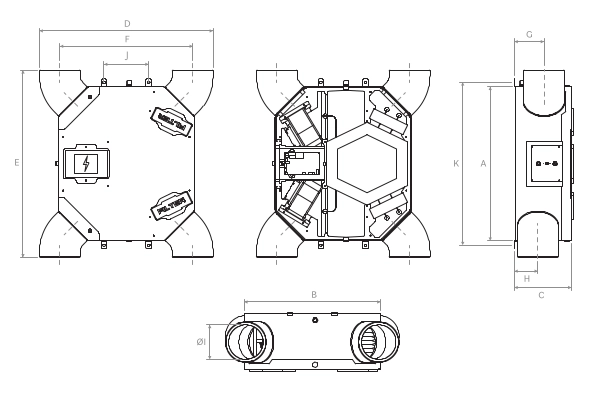

Dimensioni

MODELLO		ERHSD 60/15 H	ERHSD 90/25 H	ERHSD 60/15 V	ERHSD 90/25 V
MODELLO		ERHSD 60/15 H	ERHSD 90/25 H	ERHSD 60/15 V	ERHSD 90/25 V
Larghezza A	mm	1220	1220	885	985
Profondità B	mm	820	960	515	740
Altezza C	mm	255	330	1085	1185
Ingresso aria di ricircolo DN1	mm	200	250	200	250
Ingresso aria viziata DN2	mm	125	160	125	160
Ingresso aria di rinnovo DN3	mm	125	160	125	160
Espulsione aria viziata DN4	mm	125	160	125	160
Mandata bxh	mm	720x210	740x225	345x175	510x240
A1	mm	30	30	-	-
B1	mm	30	30	-	-
C1	mm	300	300	-	-
Attacchi Gas	Ø	1/4" - 1/2"	3/8" - 5/8"	1/4" - 1/2"	3/8" - 5/8"
Condensa	Ø	2x20	2x20	2x20	2x20
Peso	Kg	74	89	70	81

Listino prezzi

MODELLO ERHSD	H	V	UNITA' ESTERNA
MODELLO ERHSD	euro	euro	euro
60/15	7.215,99 €	7.820,29 €	5.168,48 €
90/25	7.903,80 €	7.911,74 €	6.758,78 €

Accessori e listino prezzi

Modello	ACCESSORI
	Controllo elettronico remoto	Sonda temperatura ambiente	Resistenza elettrica	KIT filtri
	EARTNF	EARSAB	EARRDC	EARFDR
	euro	euro	euro	euro
ERHSD 60 H	673,94 €	26,93 €	519,98 €	93,64 €	EARFDRD1
ERHSD 90 H				106,02 €	EARFDRD2
ERHSD 60 V				106,02 €	EARFDRD2V
ERHSD 90 V				106,02 €	EARFDRD2V

N.B.: I valori indicati possono essere soggetti a modifiche senza prevviso.
