EVCDE

EVCDE
Immagine di dettaglio
Descrizione
Cassa ventilante ad elevata pressione disponibile per installazione orizzontale.
Soluzione ideale per servire diverse unità abitative (in abbinamento a recuperatori passivi ERHRP,VMC collettiva) o processi industriali.
Accessori opzionali
  • Accessori regolazione:
- kit EKPOCX: Portata pressione costante
- ERDV regolatore di velocità manuale
  • Accessori vari:
- EACT Tettuccio para-pioggia
Caratteristiche
- Telaio in profili estrusi di alluminio
- Cassa in doppia pannellatura in lamiera Aluzinc® (struttura esterna e parti interne) a sandwich su isolante in schiuma poliuretanica iniettata spessore 25 mm e densità 42 kg/m³ (isolamento acustico e termico)
- Struttura supporto motore su pannello laterale
- Imbocco circolare aspirazione ventilatore
- Pannelli laterali forabili per mandata
- Ventilatori plug fan centrifughi a pale rovesce, con motori EC a controllo elettronico di velocità a basso consumo (ErP-2015), che garantiscono elevati valori di pressione statica utile disponibile alla canalizzazione.
CASSE VENTILANTI EVCDE - CURVE- 40-70
Prestazioni aerauliche (invernale)
Ventilatori

CASSE VENTILANTI EVCDE - CURVE- 100-250
Prestazioni aerauliche (invernale)
Ventilatori

CASSE VENTILANTI EVCDE - CURVE- 350-500
Prestazioni aerauliche (invernale)
Ventilatori

CASSE VENTILANTI EVCDE - CURVE- 600-750
Prestazioni aerauliche (invernale)
Ventilatori

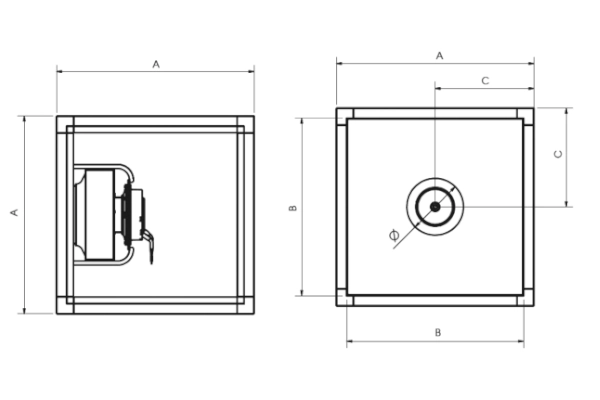

Dimensioni e Listino prezzi
PSM = Pressione sonora mandata LW (EN3747)
PSA = Pressione sonora aspirazione Lw (EN3747)
Ventilatori
ModelloDN/DNR
mm		A
mm		B
mm		C
mm		Peso
Kg/pz		Alim.
V		PSMPSACorrente max
assorbita		Potenza max
assorbita		Grado
di
protezione		euro
dB(A)dB(A)AW
EVCDE+401103002401508,523066.269.20.3243IP441.136,29 €
EVCDE+7015045039022514,023073.376.30.7585IP541.150,39 €
EVCDE+10020045039022515,023076.979.91.21451.387,65 €
EVCDE+25021058052029028,023084.587.52.84483.089,55 €
EVCDE+35024058052029031,023082.488.53.17153.832,13 €
EVCDE+50026586080043062,023088.494.05.612705.077,43 €
EVCDE+60030086080043065,023086.594.06.014005.296,73 €
EVCDE+75034086080043068,040089.695.02.918505.421,11 €
N.B.: I valori indicati possono essere soggetti a modifiche senza prevviso.
