ERHTUCEC

Descrizione

RECUPERATORE DI CALORE:

in controcorrente interamente realizzato in alluminio. In corrispondenza dello stesso è prevista una vasca per il drenaggio della condensa.

Caratteristiche

STRUTTURA:

il telaio portante è realizzato con profili di alluminio e pannellatura sandwich afonica Le unità sono provviste di pannelli asportabili per accedere all’interno ed effettuare le operazioni di manutenzione ordinaria e straordinaria.

VENTILATORI:

plug fan con motore EC Brushless (modelli ERHTUCEC70, ERHTUCEC100) centrifugo a doppia aspirazione con motore elettrico a rotore esterno EC Brushless direttamente accoppiato completo di inverter con interfaccia Modbus (modelli ERHTUCEC200, ERHTUCEC350, ERHTUCEC450).

FILTRI:

le unità sono provviste di serie con celle filtranti ondulate in fibra sintetica classe G4, telaio in acciaio zincato e reti di protezione in filo di acciaio zincato elettrosaldato.

plus

EFFICIENZA BY-PASS AUTOMATICO INCLUSO MOTORI EC CON INVERTER

Dati Tecnici

Con temperature esterne < -3°C necessario preriscaldamento

INFORMAZIONI TECNICHE
	ERHTUCEC70	ERHTUCEC100	ERHTUCEC200	ERHTUCEC350	ERHTUCEC450
Portata aria (mc/h)	700	1000	2000	3500	4500
Pressione statica utile (pa)	110	190	390	240	350

VENTILATORE DIRETTAMENTE ACCOPPIATO (dati per singolo ventilatore)
Potenza nominale (w)	113	207	1050	1050	2000
I nominale (A)	0,8	1,4	4,51	4,53	9,52
Tensione (V)	230	230	230	230	230
Frequenza (Hz)	50	50	50	50	50
Velocità (nr)	1	1	1	1	1

FILTRI
Acrilici ondulati efficienza	G4 ISO COARSE > 65 %

DATI ECODESIGN

Modello	Efficienza	Portata aria nominale	Pressione statica utile	SFPInt	SFP-2018	Velocità frontale	Efficienza ventilatore	Leakage interno	Leakage esterno
Modello	%	mc/h	pa	w/m3/s	w/m3/s	m/s	%	%	%
ERHTUCEC70	79,3	700	110	832	1439	1,24	42	6,6	3,9
ERHTUCEC100	81,6	1000	190	946	1496	1,56	44	7,3	5,5
ERHTUCEC200	80,7	2000	390	1303,2	1526,4	1,69	51	7,3	5,5
ERHTUCEC350	81,7	3500	240	1202,4	1497,6	2,75	55	6,8	4,6
ERHTUCEC450	81,3	4500	350	1432,8	1440	2,85	56	5,9	4,1

LIVELLO LW DI POTENZA SONORA IRRAGGIATO DAL CASING

	Dati misurati alla massima velocità
	Frequenza
	125	250	500	1000	2000	4000	8000	LwdB(A)
ERHTUCEC70	60,7	63,4	57,2	54,4	43,9	40,1	41,6	58,7
ERHTUCEC100	63	65,2	59,4	56,3	46,6	41,3	43,8	61,6
ERHTUCEC200	64,3	73,3	65,2	57,9	50,1	43,3	41,2	67
ERHTUCEC350	73,4	76,2	68,4	59	53,4	44,6	44,4	70,3
ERHTUCEC450	74,2	78,7	70,5	62,3	55,3	46,4	47,1	71,6

LIVELLO LW DI POTENZA SONORA IRRAGGIATO DAL VENTILATORE

	Dati misurati alla massima velocità
	Frequenza
	125	250	500	1000	2000	4000	8000	LwdB(A)
ERHTUCEC70	61,9	69,5	62,4	57,2	56,7	52,9	63,2	67,3
ERHTUCEC100	64,2	73	66,7	60,6	61,9	56,4	65,3	70,6
ERHTUCEC200	72,4	83,2	77,1	77,4	72,2	67,1	75,2	80,3
ERHTUCEC350	74,2	78	78,4	76,6	73,1	71,4	74,6	79,2
ERHTUCEC450	75,3	81,5	80,2	78,2	74,5	72,9	76,4	78,2

Dimensioni

DIMENSIONI
ERHTUCEC70	H	B	C	D	ØE	F	G	L
Installazione orizzontale	1760	1000	390	195	250	485	485	-
Installazione verticale	1760	1000	390	175	250	485	485	100
ERHTUCEC100	H	B	C	D	ØE	F	G	L
Installazione orizzontale	1800	1000	430	175	250	485	485	-
Installazione verticale	1800	1000	430	175	250	485	485	100
ERHTUCEC200	H	B	C	D	ØE	F	G	L
Installazione orizzontale	2000	1100	510	255	355	498	622	-
Installazione verticale	2000	1100	510	255	355	498	622	100
ERHTUCEC350	H	B	C	D	ØE	F	G	L
Installazione orizzontale	2250	1400	650	365	355	860	860	-
Installazione verticale	2250	1400	650	365	355	860	860	100
ERHTUCEC450	H	B	C	D	ØE	F	G	L
Installazione orizzontale	2500	1650	650	365	400	985	985	-
Installazione verticale	2500	1650	650	365	400	985	985	100

DIAGRAMMI PRESTAZIONALI

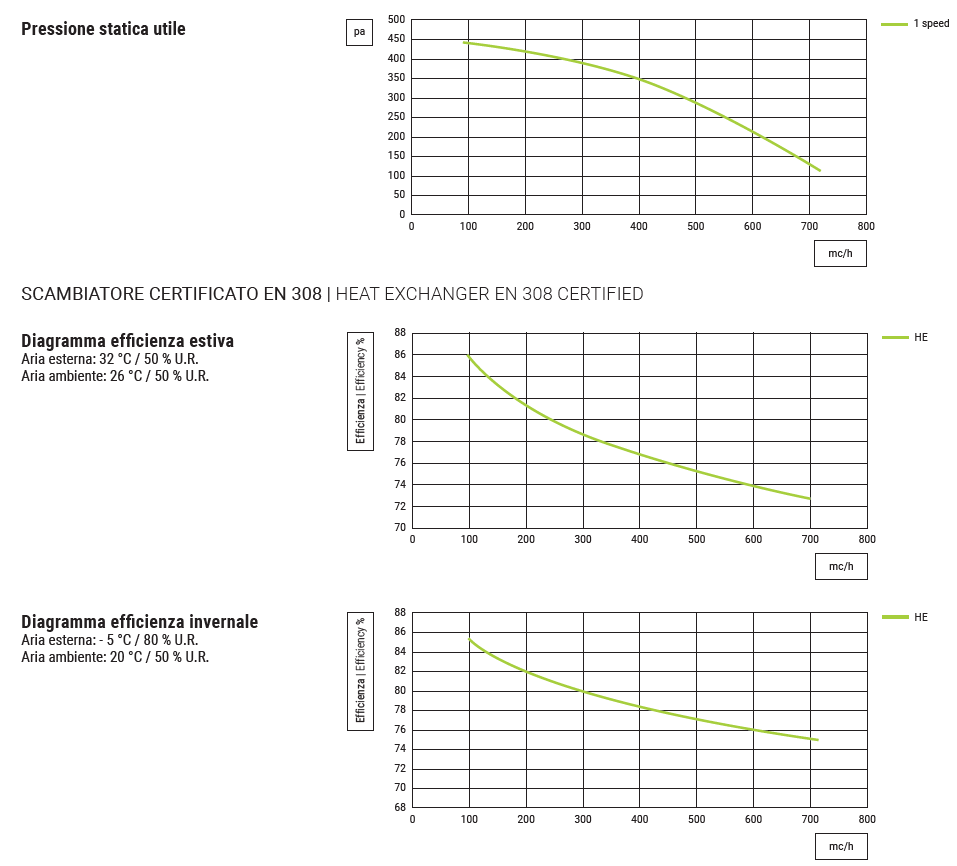

ERHTUCEC70

DIAGRAMMI PRESTAZIONALI

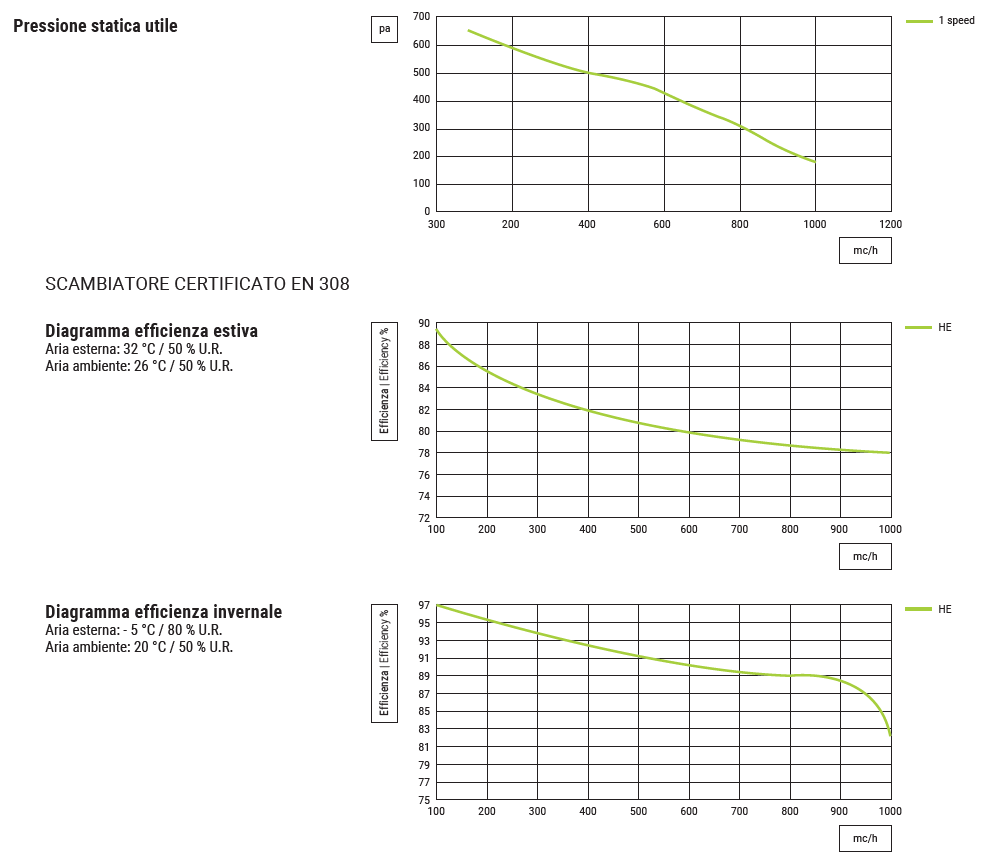

ERHTUCEC100

DIAGRAMMI PRESTAZIONALI

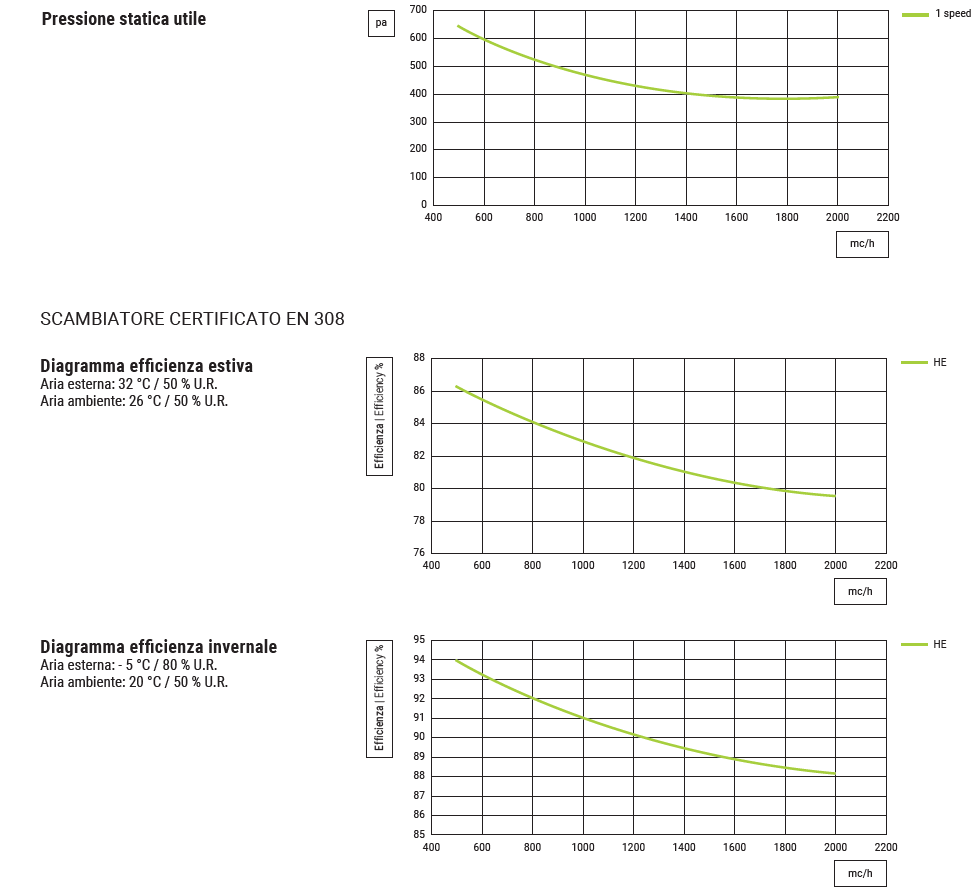

ERHTUCEC200

DIAGRAMMI PRESTAZIONALI

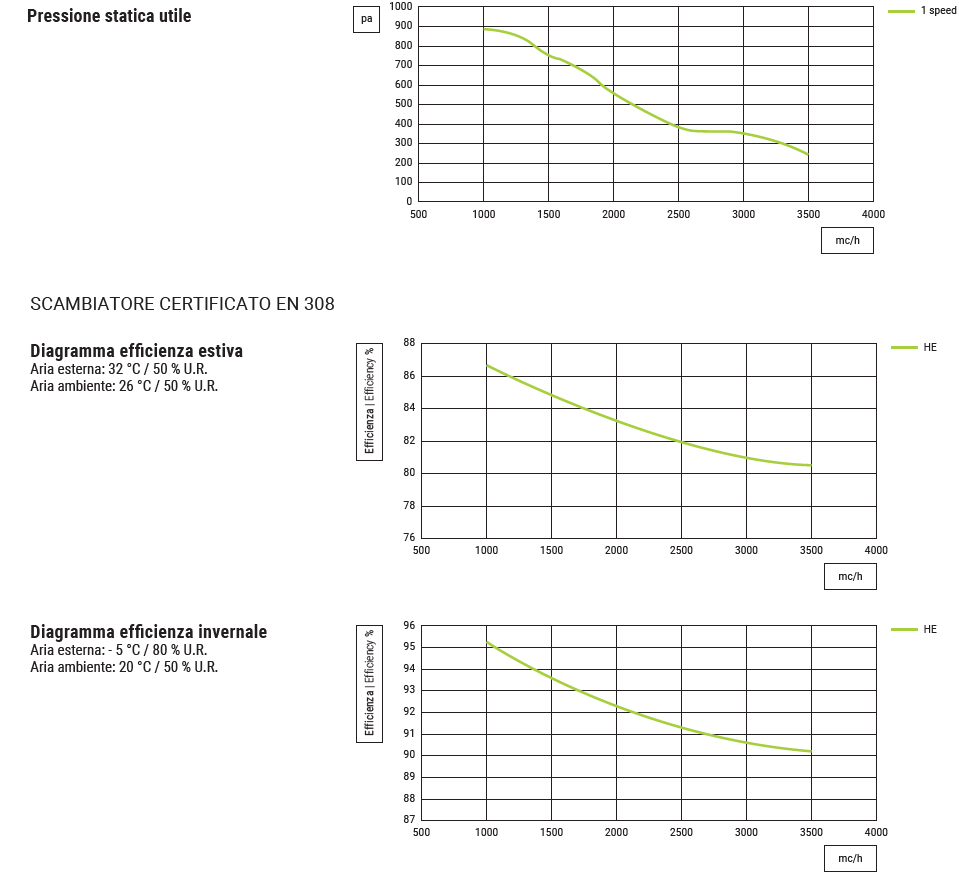

ERHTUCEC350

DIAGRAMMI PRESTAZIONALI

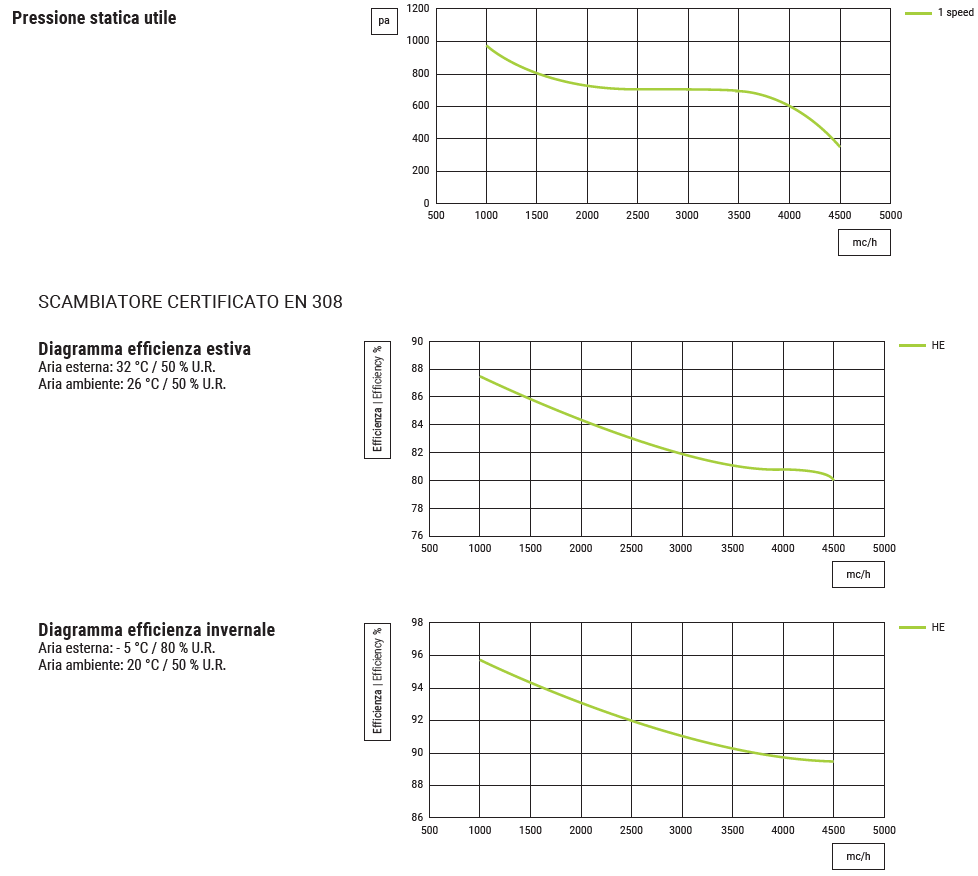

ERHTUCEC450

CONFIGURAZIONE

ATTENZIONE: Comunicare configurazione desiderata in fase d'ordine.

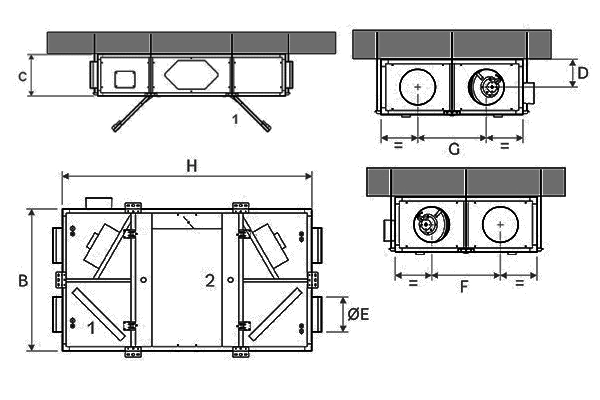

ORIENTAMENTO VERSIONE ORIZZONTALE (vista superiore)

CONFIGURAZIONE

ATTENZIONE: Comunicare configurazione desiderata in fase d'ordine.

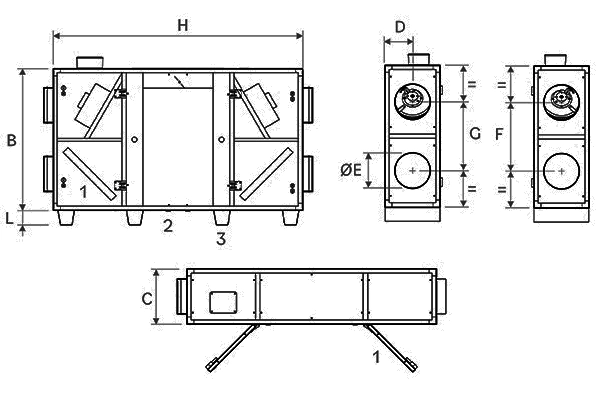

VERSIONE VERTICALE (vista frontale lato ispezione)

LISTINO PREZZI

Versione da esterno ERHTUCECOE e ERHTUCECVE prezzi a richiesta

Modello	Installazione ORIZ. €	Installazione VERT. €
ERHTUCEC070	A.R.	A.R.
ERHTUCEC100	A.R.	A.R.
ERHTUCEC200	A.R.	A.R.
ERHTUCEC350	A.R.	A.R.
ERHTUCEC450	A.R.	A.R.

ACCESSORI

Modello		€
EARBREP	Regolatore velocità Consigliati 2 regolatori di velocità per unità	A.R.
EARBSMFEC070	Kit staffe per installazione a soffitto	A.R.
EARBSMFEC100
EARBSMFEC200
EARBSMFEC350450
EARBSMPEC070	Kit punti di appoggio per installazione verticale	A.R.
EARBSMPEC100
EARBSMPEC200
EARBSMPEC350450

GRUPPO POST TRATTAMENTO ESTIVO

Modello	Aria ingresso: 29,5°C - 65% U.R. / Acqua ingresso: 7°C / Acqua uscita: 12°C
	Temperatura aria uscita	U.R. aria uscita	Potenzialità	Portata acqua	Perdita di carico lato aria	Perdita di carico lato acqua	Diametro attacchi	Base gruppo	Altezza gruppo	Spessore
	°C	%	Kw	mc/h	pa	kpa	pollici	A mm	B mm	C mm	€
EARBBAFREC100*	16	96	9,21	1,6	73	12,3	3/4	750	370	300	1.535,13 €
EARBBAFREC200	16	93	18,9	3,2	68	26,6	3/4	1100	430	300	1.925,66 €
EARBBAFREC350	16	93	33,1	5,7	62	18,9	1	1400	610	300	2.768,38 €
EARBBAFREC450	17,2	90	42,5	7,3	83	28,3	1	1600	610	300	3.807,74 €

BATTERIA POST-RISCALDAMENTO ALTA TEMPERATURA

Modello	Aria ingresso: 8°C / Acqua ingresso: 70°C / Acqua uscita: 60°C
	Temperatura aria uscita	Potenzialità	Portata acqua	Perdita di carico lato aria	Perdita di carico lato acqua	Diametro attacchi	Base passaggio aria	Altezza passaggio aria	Spessore
	°C	Kw	mc/h	pa	kpa	pollici	A mm	B mm	C mm	€
EARBBRATREC100*	25	8,89	0,8	22	12,8	01-feb	500	300	90	677,05 €
EARBBRATREC200	25	11,8	1	26	23,6	1/2	600	300	90	765,48 €
EARBBRATREC350	25	20,7	1,8	20	16,7	3/4	800	480	100	986,06 €
EARBBRATREC450	25	26,6	2,3	27	8	1	1000	480	120	1.132,74 €

BATTERIA POST-RISCALDAMENTO BASSA TEMPERATURA

Modello	Aria ingresso: 8°C / Acqua ingresso: 45°C / Acqua uscita: 40°C
	Temperatura aria uscita	Potenzialità	Portata acqua	Perdita di carico lato aria	Perdita di carico lato acqua	Diametro attacchi	Base passaggio aria	Altezza passaggio aria	Spessore
	°C	Kw	mc/h	pa	kpa	pollici	A mm	B mm	C mm	€
EARBBRBTREC100*	30	7,67	1,3	34	7,9	03-apr	500	240	150	855,35 €
EARBBRBTREC200	30	15,3	2,7	31	12,6	3/4	850	300	150	1.089,97 €
EARBBRBTREC350	30	26,8	4,7	28	15,1	1	1000	480	160	1.574,52 €
EARBBRBTREC450	30	34,4	6	37	10	1½	1300	480	170	2.000,04 €

BATTERIA ELETTRICA TRIFASE

Modello	Aria ingresso: 8°C / Alimentazione: 400 Volt - 50 Hz			Dimensioni
	Temperatura aria uscita	Potenzialità	Stadi	Ø D Diametro	L Lunghezza
	°C	Kw	NR.	mm	mm	€
EARBBETREC100*	20	4,5	3	250	370	526,70 €
EARBBETREC150	20	6,6	3	355	373	650,25 €
EARBBETREC250	20	10,5	3	355	373	823,09 €
EARBBETREC350	20	15	3	400	630	986,06 €

BATTERIA ELETTRICA MONOFASE

Modello	Aria ingresso: 8°C / Alimentazione: 230 Volt - 50 Hz			Dimensioni
	Temperatura aria uscita	Potenzialità	Stadi	Ø D Diametro	L Lunghezza
	°C	Kw	NR.	mm	mm	€
EARBBEMREC100*	20	4,2	3	250	370	450,89 €
EARBBEMREC150	20	6,3	3	355	373	671,34 €
EARBBEMREC250	20	10,6	3	355	373	849,76 €
EARBBEMREC350	20	15	3	400	630	925,57 €

BATTERIA ELETTRICA TRIFASE AUTOREGOLANTE

Adatte solo per funzionamento come batterie di pre-riscaldamento

Modello	Aria ingresso: 8°C / Alimentazione: 400 Volt - 50 Hz	Dimensioni
	Potenzialità	Ø D Diametro	L Lunghezza
	Kw	mm	mm	€
EARBETREC2506AR	6	250	370	A.R.
EARBETREC3559AR	9	355	373	A.R.
EARBETREC35512AR	12	355	373	A.R.
EARBETREC35515AR	15	355	373	A.R.
EARBETREC35518AR	18	355	373	A.R.
EARBETREC40024AR	24	400	630	A.R.

BATTERIA ELETTRICA MONOFASE AUTOREGOLANTE

Adatte solo per funzionamento come batterie di pre-riscaldamento

Modello	Aria ingresso: 8°C / Alimentazione: 230 Volt - 50 Hz	Dimensioni
	Potenzialità	Ø D Diametro	L Lunghezza
	Kw	mm	mm	€
EARBBEMREC2504,2AR	4,2	250	370	1.102,82 €
EARBBEMREC02506AR	6	250	370	A.R.

FILTRI ALTA EFFICIENZA

Installabili nell'unità al posto dei filtri G4 di serie. Prezzo al pezzo

Adatti per versioni da interno e per ERHTUCECVE e ERHTUCECOE

Modello	Efficienza	€
Adatti per ERHTUCEC
EAKFF7ERHTUC070	F7 ISO e PM1 > 65 %	A.R.	adatto per ERHTUCEC70
EAKFF7ERHTUC100	F7 ISO e PM1 > 65 %	A.R.	adatto per ERHTUCEC100
EAKFF7ERHTUC150	F7 ISO e PM1 > 65 %	A.R.	adatto per ERHTUCEC200
EAKFF7ERHTUC250	F7 ISO e PM1 > 65 %	A.R.	adatto per ERHTUCEC350
EAKFF7ERHTUC350	F7 ISO e PM1 > 65 %	A.R.	adatto per ERHTUCEC450
Adatti per ERHTUCOE
EAKFF7ERHTUCOE070	F7 ISO e PM1 > 65 %	A.R.	adatto per ERHTUCECOE70
EAKFF7ERHTUCOE100	F7 ISO e PM1 > 65 %	A.R.	adatto per ERHTUCECOE100
EAKFF7ERHTUCOE150	F7 ISO e PM1 > 65 %	A.R.	adatto per ERHTUCECOE200
EAKFF7ERHTUCOE250	F7 ISO e PM1 > 65 %	A.R.	adatto per ERHTUCECOE350
EAKFF7ERHTUCOE350	F7 ISO e PM1 > 65 %	A.R.	adatto per ERHTUCECOE450

SET FILTRI G4

Prezzo per set di 2 filtri

Adatti per versioni da interno e per ERHTUCECVE e ERHTUCECOE

Modello	Efficienza	€
Adatti per ERHTUCEC
EAKFG4ERHTUCEC070	G4 ISO COARSE > 65 %	A.R.
EAKFG4ERHTUCEC100	G4 ISO COARSE > 65 %	A.R.
EAKFG4ERHTUCEC200	G4 ISO COARSE > 65 %	A.R.
EAKFG4ERHTUCEC350	G4 ISO COARSE > 65 %	A.R.
EAKFG4ERHTUCEC450	G4 ISO COARSE > 65 %	A.R.
Adatti per ERHTUCECOE
EAKFG4ERHTUCECOE070	G4 ISO COARSE > 65 %	A.R.
EAKFG4ERHTUCECOE100	G4 ISO COARSE > 65 %	A.R.
EAKFG4ERHTUCECOE200	G4 ISO COARSE > 65 %	A.R.
EAKFG4ERHTUCECOE350	G4 ISO COARSE > 65 %	A.R.
EAKFG4ERHTUCECOE450	G4 ISO COARSE > 65 %	A.R.

COMPOSIZIONE SISTEMI DI REGOLAZIONE

EARBTBTRE per funzionare deve essere accoppiato ad un quadro di potenza (vedi sotto ERHTUCQE) che può anche essere eseguito dall’installatore elettrico.

Modello	Elenco componenti	€
EARBTDSPRF	Scheda elettronica	A.R.
	Sonde temperatura interne
	Cablaggio e collaudo sistema
	Pannello di comando remoto wireless
EARBTTSMART	Scheda elettronica \|	A.R.
	Sonde temperatura interne
	Cablaggio e collaudo sistema
	Pannello di comando remoto

Modello	Elenco componenti	€
EARBTBTRI	Valvola a 3 vie	592,88 €
	Servomotore controllo valvola
	Sonda temperatura da canale
	Cablaggio e collaudo sistema
EARBTBTRE	Modulo segnale controllo Q.E. potenza batteria elettrica	141,91 €
	Sonda temperatura da canale
	Cablaggio e collaudo sistema
EARBTRH	Modulo controllo U.R.	A.R.
	Sonda U.R. interna unità
	Cablaggio e collaudo sistema
EARBTCO2	Modulo controllo CO2	A.R.
	Modulo rilevazione CO2
	Cablaggio e collaudo sistema

QUADRO ELETTRICO

Modello	Kw	€
EARBERHTUCQE045	4,5	694,47 €
EARBERHTUCQE066	6,6	838,82 €
EARBERHTUCQE105	10,5	1.215,97 €
EARBERHTUCQE150	15	1.360,32 €
