EDHSW

Descrizione

Unità per sistemi di ventilazione meccanica controllata con sezione di trattamento aria con deumidificazione, condizionamento e riscaldamento.

L'unità è composta da un monoblocco comprensivo di ogni componente per il corretto funzionamento.

W - Versione idronica per deumidificazione ed integrazione in freddo ed in caldo

Impiego

L'unità è particolarmente indicata per locali residenziali, commerciali o edifici residenziali collettivi dove oltre al ricambio dell'aria è necessario fare deumidificazione, condizionamento e riscaldamento. È fornita di plug-and-play per un'installazione rapida e semplificata.

Caratteristiche

Struttura perimetrale autoportante in lamiera zincata.
Pannellature isolate con polietilene spessore 6 mm
Ventilatori con motore elettronico e comando modulante.
Altissima efficienza e bassi livelli di rumorosità conformi alla normativa ERP2015.
Filtri G2 con bassa perdita di carico facilmente estraibili sull'aria di ricircolo.
Quadro elettrico a bordo unità con microprocessore e regolazione dedicata.
Circuito frigorifero con compressore ad alta efficienza.
L'unità può essere dotata di circuito frigorifero per la deumidificazione o l'integrazione del raffrescamento e riscaldamento.
Nelle varie configurazioni, sarà possibile selezionare la tipologia di trattamento aria desiderata tra sola deumidificata o deumidifica con riscaldamento e raffrescamento dell'aria primaria

Dati di funzionamento

Grandezza		EDHSW 30	EDHSW 60	EDHSW 90
DATI AERAULICI
DATI AERAULICI
Portata aria nominale	mc/h	300	600	900
Portata aria WMC	mc/h	0 - 250	0 - 250	0 - 400
Pressione utile alla portata nominale	Pa	135	218	221
Potenza nominale assorbita verntilatore recircolo	kW	0,1	0,16	0,32
DATI TERMICI / FRIGORIFERI
DATI TERMICI / FRIGORIFERI
Potenza frigorifera resa batteria idronica (1)	kW	2,5	4,7	6,3
Portata acqua	mc/h	0,45	0,8	1,1
Perdita di carico	kPa	5,5	15	12
Potenza termica resa batteria idronica (2)	kW	2,3	4,2	6,05
Portata acqua	mc/h	0,45	0,8	1,1
Perdita di carico	kPa	5,5	15	12
1) - Temp. Ambiente 25°; Umidità relativa 60%, portata aria nominale - Acqua 7/12°C
2) - Temp. Ambiente 20°; Umidità relativa 50%, portata aria nominale - Acqua 45/40°C

Dati Acustici e Elettrici

DATI SONORI (dati riferiti alla norma UNI EN 3741 e UNI EN 3744)

Potenza sonora Lw trasmessa dalla struttura	dB(A)	58	62	66
Potenza sonora Lw irradiata nel canale	dB(A)	61	68	70
Pressione sonora media Lp ad 1 Mt	dB(A)	45,1	49,2	52,5
Pressione sonora media Lp ad 3 Mt	dB(A)	36,9	40,4	44
DATI ELETTRICI
DATI ELETTRICI
Alimentazione	V/Ph/Hz	230/1/50
Potenza max assorbita	kW	0,25	0,25	0,41
Corrente max assorbita	A	1,39	1,39	2,65

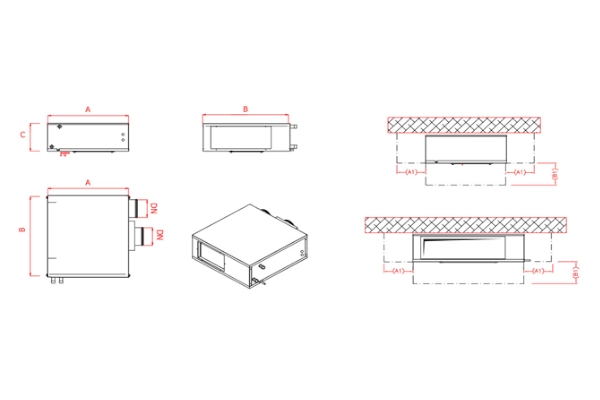

Dimensioni

DIMENSIONI


Larghezza A	mm	680	680	680
Profondità B	mm	680	680	880
Altezza C	mm	250	250	250
Ingresso aria di rinnovo DN1	mm	160	160	160
Ingresso aria di ricircolo DN2	mm	160	160	2x200
Mandata bxh	mm	500x180	500x180	700x180
Attacchi acqua mandata/ritorno	Ø	3/4"	3/4"	3/4"
Condensa	Ø	12 mm	12 mm	12 mm
A1	mm	30	30	30
B1	mm	300	300	300
Peso versione W	kg	38	38	54

Listino prezzi e accessori

EARCNV2-B: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂ colore nero.

EARCNV2-W: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂ colore bianco.

EARCNW2-B: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂, con Wi-Fi integrato colore nero.

EARCNW2-W: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂ con Wi-Fi integrato colore bianco.

Modello		ACCESSORI
		Controllo elettronico remoto (bianco)	Controllo elettronico remoto (nero)	Controllo elettronico remoto (bianco) [Wi-Fi]	Controllo elettronico remoto (nero) [Wi-Fi]	Valvola acqua on/off a 2 vie 3/4"	Valvola acqua on/off a 3 vie 3/4"	KIT filtri
		EARCNV2W	EARCNV2B	EARCNW2W	EARCNW2B	EARVDO21	EARVDO31	EARFDRWS
	euro	euro	euro	euro	euro	euro	euro	euro
EDHSW 30I	3.048,08 €	224,98 €	224,98 €	277,76 €	277,76 €	316,76 €	166,73 €	47,70 €
EDHSW 60I	3.152,78 €							47,70 €
EDHSW 90I	4.028,76 €							94,09 €

N.B.: I valori indicati possono essere soggetti a modifiche senza prevviso.
