| INFORMAZIONI TECNICHE | |
|---|---|
| Portata aria (mc/h) | 220 |
| Pressione statica utile (pa) | 100 |
| DATI PER SINGOLO VENTILATORE | |
| * Potenza nominale (W) | 56 |
| * I nominale (A) | 0,41 |
| Tensione (V) | 230 |
| Frequenza (Hz) | 50 |
| Velocità (nr) | 3+(1 booster) |
| FILTRI | |
| Efficienza | G4 ISO COARSE > 65 % |
| Efficienza | F7 ISO e PM1 > 65 % |
| Identificativo del modello e opzioni installate | ERHDB30SH + EARB4BRF | ERHDB30SH + EARBRHRF / EARBCO2RF | ERHDB30SH + EARBRHRF / EARBCO2RF locali | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Clima di riferimento | Temperato | Freddo | Caldo | Temperato | Freddo | Caldo | Temperato | Freddo | Caldo |
| SEC in [kWh/(m²a)] per ogni tipo di clima (temperato, caldo, freddo) | -33,77 | -70,94 | -9,84 | -37,29 | -75,11 | -13 | -41,28 | -79,96 | -16,49 |
| SEC Class | A | A+ | F | A | A+ | E | A | A+ | E |
| Tipologia dichiarata dell'unità di ventilazione | UVR-B Bidirezionale | UVR-B Bidirezionale | UVR-B Bidirezionale | ||||||
| Tipo di azionamento installato | Azionamento a velocità multiple | Velocità variabile | Velocità variabile | ||||||
| Tipo di sistema di recupero del calore | a recupero | a recupero | a recupero | ||||||
| Efficienza termica ¹ | 85,8 | 85,8 | 85,8 | ||||||
| Portata massima in [m³/h] ² | 220 | 220 | 220 | ||||||
| Potenza elettrica complessiva massima portata [W] | 112 | 112 | 112 | ||||||
| Livello di potenza sonora (LWA) in [dB(A)] ³ | 57,4 | 57,4 | 57,4 | ||||||
| Portata di riferimento in [m3/h] 4 | 154,8 | 154,8 | 154,8 | ||||||
| Differenze di pressione di riferimento [Pa] | 50 | 50 | 50 | ||||||
| SPI in [W/m³/h] 5 | 0,33 | 0,33 | 0,33 | ||||||
| Fattore di controllo e tipologia | 1 | 0,85 | 0,65 | ||||||
| Percentuale massima di trafilamento interno [%] 6 | 1,3 | 1,3 | 1,3 | ||||||
| Percentuale massima di trafilamento esterno [%] 6 | 1,2 | 1,2 | 1,2 | ||||||
| SEC Clima temperato (kWh energia elettrica/anno) | 454 | 341 | 218 | ||||||
| AHS (kWh energia primaria/anno) | 4.448 | 8.702 | 2.011 | 4.516 | 8.834 | 2.042 | 4.606 | 9.011 | 2.083 |

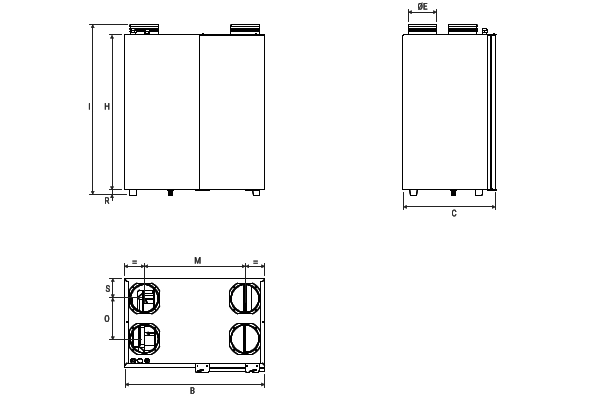

| B | C | H | ØE | I | M | O | R | S | |
|---|---|---|---|---|---|---|---|---|---|
| mm | 600 | 400 | 660 | 123 | 722 | 427 | 172 | 24 | 87 |
| Modello | EARB4BRF | EARBRHRF | EARBCO2RF | EARBMODBUSRF | EARBAPPRF | EARBDSPRF | EARBTSMART |
|---|---|---|---|---|---|---|---|
 |  |  |  |  |
 |  | |
| Controllo velocità | • | • | • | • | • | • | |
| By-pass | • | • | |||||
| Intasamento filtri | • | • | • | • | • | • | |
| Controllo umidità | • | • | |||||
| Controllo CO2 | • | • | |||||
| Funzione booster | • | • | • | • | • | • | |
| Trasmettitore MODBUS | • | ||||||
| Impostazione velocità | • | • | • | • | |||
| ON/OFF | • | • | • | • | |||
| Allarmi puntuali | • | • | • | • | • | ||
| € | incluso nel prezzo | A.R. | A.R. | A.R. | A.R. | A.R. | A.R. |
| Modello | Descrizione | € |
|---|---|---|
| ERHDB30SH | A.R. | |
| ERHDB30SHE* | A.R.* | |
| EAKFG42330SH | Kit filtri ricambio (2 pz) efficienza G4 | A.R. |
| EAKF4830SH | Filtro ricambio efficienza F7 | A.R. |
