Autoportante in EPP a tenuta con mantello esterno in acciaio completa di sistema estrazione filtri e drenaggio condensa.
Le unità sono provviste di serie con celle filtranti ondulate in fibra sintetica classe G4, in opzione filtro efficienza F7 su aria esterna.
| INFORMAZIONI TECNICHE | |
|---|---|
| Portata aria (mc/h) | 350 |
| Pressione statica utile (pa) | 100 |
| DATI PER SINGOLO VENTILATORE | |
| * Potenza nominale (W) | 84* |
| * I nominale (A) | 0,75 |
| Tensione (V) | 230 |
| Frequenza (Hz) | 50 |
| Velocità (nr) | 3+(1 booster) |
| FILTRI | |
| Efficienza | G4 ISO COARSE > 65 % |
| Efficienza | F7 ISO e PM1 > 65 % |
| Identificativo del modello e opzioni installate | ERHDB35SKE + EARB4BRF | ERHDB35SKE + EARBRHRF / EARBCO2RF | ERHDB35SKE + EARBRHRF / EARBCO2RF locali | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Clima di riferimento | Temperato | Freddo | Caldo | Temperato | Freddo | Caldo | Temperato | Freddo | Caldo |
| SEC in [kWh/(m²a)] per ogni tipo di clima (temperato, caldo, freddo) | -34,06 | -74,25 | -11,03 | -37,19 | -78,38 | -13,59 | -40,82 | -83,39 | -16,48 |
| SEC Class | A | A+ | E | A | A+ | E | A | A+ | E |
| Tipologia dichiarata dell'unità di ventilazione | UVR-B Bidirezionale | UVR-B Bidirezionale | UVR-B Bidirezionale | ||||||
| Tipo di azionamento installato | Velocità variabile | Velocità variabile | Velocità variabile | ||||||
| Tipo di sistema di recupero del calore | a recupero | a recupero | a recupero | ||||||
| Efficienza termica ¹ | 78% | 78% | 78% | ||||||
| Portata massima in [m³/h] ² | 350 | 350 | 350 | ||||||
| Potenza elettrica complessiva massima portata [W] | 145 | 145 | 145 | ||||||
| Livello di potenza sonora (LWA) in [dB(A)] ³ | 57 | 57 | 57 | ||||||
| Portata di riferimento in [m3/h] 4 | 245 | 245 | 245 | ||||||
| Differenze di pressione di riferimento [Pa] | 50 | 50 | 50 | ||||||
| SPI in [W/m³/h] 5 | 0,24 | 0,24 | 0,24 | ||||||
| Fattore di controllo e tipologia | 1 | 1 | 1 | ||||||
| Percentuale massima di trafilamento interno [%] 6 | 2,7 | 2,7 | 2,7 | ||||||
| Percentuale massima di trafilamento esterno [%] 6 | 3,2 | 3,2 | 3,2 | ||||||

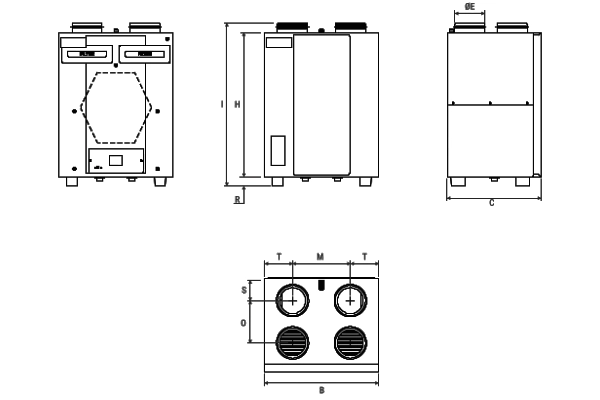

| B | C | H | ØE | I | M | O | R | S | T | |
|---|---|---|---|---|---|---|---|---|---|---|
| mm | 595 | 490 | 750 | 160 | 800 | 300 | 235 | 50 | 117 | 147,5 |
| Modello | EARB4BRF | EARBRHRF | EARBCO2RF | EARBMODBUSRF | EARBAPPRF | EARBDSPRF | EARBTSMART |
|---|---|---|---|---|---|---|---|
 |  |  |  |  |
 |  | |
| Controllo velocità | • | • | • | • | • | • | |
| By-pass | • | • | |||||
| Intasamento filtri | • | • | • | • | • | • | |
| Controllo umidità | • | • | |||||
| Controllo CO2 | • | • | |||||
| Funzione booster | • | • | • | • | • | • | |
| Trasmettitore MODBUS | • | ||||||
| Impostazione velocità | • | • | • | • | |||
| ON/OFF | • | • | • | • | |||
| Allarmi puntuali | • | • | • | • | • | ||
| € | incluso nel prezzo | A.R. | A.R. | A.R. | A.R. | A.R. | A.R. |
| Modello | Descrizione | € |
|---|---|---|
| ERHDB35ASKE | A.R. | |
| EAKFG4233035 | Kit filtri ricambio (2 pz) efficienza G4 | A.R. |
| EAKFF7233035 | Filtro ricambio efficienza F7 | A.R. |
