SCHEDA TECNICA

ERHDL

ERHDL
Immagine di dettaglio
Descrizione
Unità di ventilazione con recupero di calore ad altissimo rendimento, dimensioni compatte per installazione a soffitto, a muro o a pavimento.
L'unità è particolarmente indicata per singole unità familiari, appartamenti ed in tutti i casi dove le portate nominali per il ricambio dell'aria siano inferiori ai 780 m³/h.
Testata e classificata secondo il regolamento europeo Ecodesign rif. 1253/2014 e 1254/2014.
Caratteristiche
- Telaio autoportante in lamiera zincata verniciata esternamente RAL9003, interni in EPS sagomato con densità 40kg/m³, dimensioni compatte ed altezza ridotta per installazione semplificata con pannello inferiore facilmente accessibile per manutenzione ed ispezionabilità.
- Scambiatore di calore statico in polipropilene a flussi controcorrente ad altissima efficienza.
- Ventilatori centrifughi di tipo radiale a pale rovesce con motori EC a controllo elettronico di velocità ed a basso consumo.
- Filtri classe ePM1 70-80% a bassa perdita di carico.
- By-pass motorizzato con motore inserito nel quadro elettrico per facile manutenzione.
Elettronica di comando
con scheda elettronica per gestione velocità a 3 gradini, funzione antigelo e bypass automatico. Pannello remoto touch a parete su scatola 503.
Sensori di temperatura a bordo macchina e possiblità di gestione batteria ausiliaria acqua calda.
Regolatori umidità / qualità aria integrati nel display remoto.

Impiego
Abitazioni, ambulatori, negozi, per il ricambio dell'aria con riduzione fino al 90% dello spreco di energia.
A richiesta
Versione con pacco di scambio entalpico (solo per la taglia 600).
Versione per installazione ad incasso (solo per la taglia 700).
Dati di funzionamento
RESIDENZIALE E VMC
GRANDEZZA
ERHDL		60 H70 V
Tipo di ventilatoriCentrifugo a pale avanti- motore elettronico direttamente accoppiato brushless
Numero ventilatoriNr.2
Portata ariam³/h630780
Pressione utilePa100100
Scambiatore di calore
(Dati riferiti alla norma UNI EN 13141-7 Temp. interna 20°C - Umidità interna 28% - Temp. esterna 7°C - Umidità esterna 72%)
Tipo di scambiatorePiastre controcorrente – materiale polipropilene
Numero scambiatoriNr.1
Efficienza di recupero %86,185,9
FILTRI
Tipo di filtri Filtri Piani
Classe di filtrazioneePM1 80%
Dati Acustici e Elettrici
RESIDENZIALE E VMC
DATI ACUSTICI
(Dati riferiti alla norma UNI EN 3741 e UNI EN 3744 )
Potenza sonora
Lw trasmessa
dalla struttura 		dB(A)6564
Potenza sonora
Lw irradiata
nel canale 		dB(A)7270
Pressione sonora
media Lp
a 1 mt		dB(A)50,549,3
Pressione sonora
media Lp
a 3 mt		dB(A)43,142,5
DATI ELETTRICI
Alimentazione V / ph / Hz230 / 1 / 50
Corrente assorbitaA2,22,8
Potenza assorbitaW390440
Grado di protezioneIPX0X0

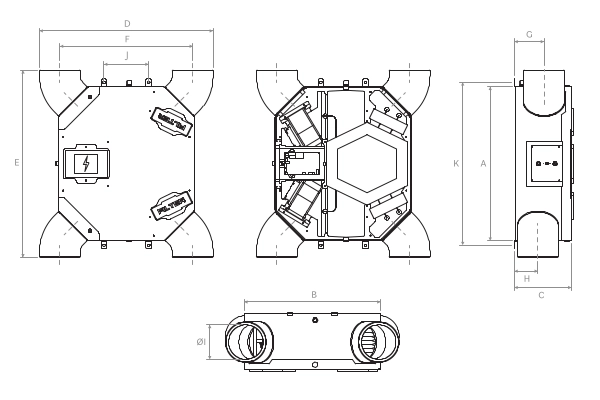

Dimensioni
RESIDENZIALE E VMC
DIMENSIONI
Larghezzamm1478Versione ad INCASSO: 595
Versione a VISTA: 642
Profonditàmm955Versione ad INCASSO: 595
Versione a VISTA: 603
Altezzamm283Versione ad INCASSO: 1400
Versione a VISTA: 1483
Diametro attacchimm200200
Scarico condensamm2020
Orientamenti
RESIDENZIALE E VMC

Listino prezzi
EARCNV2-B: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂ colore nero.
EARCNV2-W: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂ colore bianco.
EARCNW2-B: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂, con Wi-Fi integrato colore nero.
EARCNW2-W: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂ con Wi-Fi integrato colore bianco.
RESIDENZIALE E VMC
MODELLOAccessori
Controllo
elettronico
remoto
(bianco)		Controllo
elettronico
remoto
(nero)		Controllo
elettronico
remoto
(bianco)
[Wi-Fi]		Controllo
elettronico
remoto
(nero)
[Wi-Fi]
euroEARCNV2WEARCNV2B EARCNW2WEARCNW2B
ERHDL 600 H4.634,38 €224,98 €224,98 €277,76 €277,76 €
ERHDL VV 700 V5.315,57 €
ERHDL VS 700 V 5.051,84 €
Listino prezzi accessori
RESIDENZIALE E VMC
MODELLOBatteria
ad
acqua 		Valvola acqua
on/off a 2
vie 1/2"		Valvola acqua
on/off a 3
vie 1/2"		Batteria
elettrica
EARTBE1
EARTBACFEARVO21EARVO31EARTBE
EUROEUROEUROEURO
ERHDL 600 H1.682,63 €318,06 €371,07 €523,28 €
ERHDL VV 700 V
ERHDL VS 700 V
N.B.: I valori indicati possono essere soggetti a modifiche senza prevviso.
