ERHTS90

Descrizione

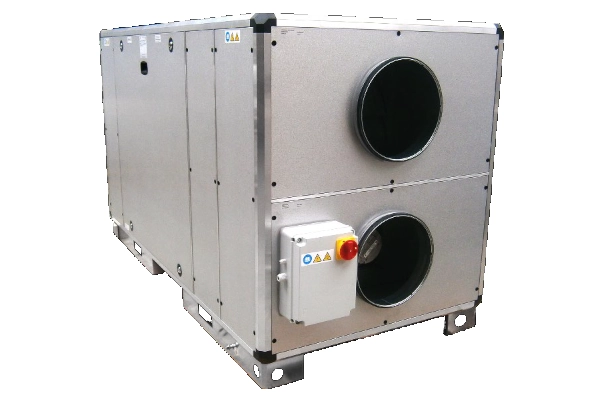

ERHTS90 è un'unità di ventilazione completa di recuperatore di calore dedicata al ricambio dell'aria senza sprechi energetici. L'unità è particolarmente indicata in tutti i casi dove le portate nominali per il ricambio dell'aria non siano superiori ai 5000 mc/h.

Impiego

Soluzione ideale per ottenere la più alta certificazione energetica degli edifici del settore terziario, industriale e residenziale collettivo (impianti condominiali centralizzati).

Caratteristiche

Struttura con pannelli sandwich in lamiera (esterno plastofilmato bianco, interno zincato) con interposto isolamento in polistirene, tamponamenti interni in lamiera zincata di forte spessore.
Struttura perimetrale con profilati di alluminio, con guarnizioni di tenuta e nessun trafilamento dell'aria.
Scambiatore in alluminio a flussi incrociati controcorrente ad alto rendimento.
Basse temperature di congelamento e funzionamento fino a -25°C.
Altissima efficienza di scambio.
Ventilatori Brushless con motore elettronico e comando modulante.
Altissima efficienza e bassi livelli di rumorosità.
Filtri ePM1 70-80% con bassa perdita di carico. Free-cooling (opzionale) con serranda e attuatore motorizzato.
Efficienza di recupero maggiore del 90 %.
Costruzione sia orizzontale che verticale.

Comando

Versione I:

Scheda elettronica per gestione velocità a 3 gradini, funzione antigelo e bypass automatico. Pannello remoto touch a parete su scatola 503.
Sensori di temperatura a bordo macchina e possibilità di gestione batteria ausiliaria acqua calda.
Regolatori umidità / qualità aria integrati nel display remoto
Versione E:
Quadro elettrico a bordo unità con microprocessore e regolazione dedicata.

Gestione dei ventilatori modulanti, visualizzazione delle sonde di temperatura interno macchina , gestione filtri sporchi temporizzata o con kit pressostati, gestione del free-cooling con sonde di temperatura.
Gestione batterie di pre e post riscaldamento – raffrescamento ad acqua ed elettriche. Gestione valvole on – off e modulanti a 2-3 punti.
Gestione deumidifica attraverso doppia batteria e sonde di umidità.
Funzionamento ventilatori con giri variabili, portata costante o pressione costante.
Ampia interfaccia grafica con menù di configurazione e menù utente multilingua.
Possibilità di collegamento tastiere remote semplificata o evoluta.

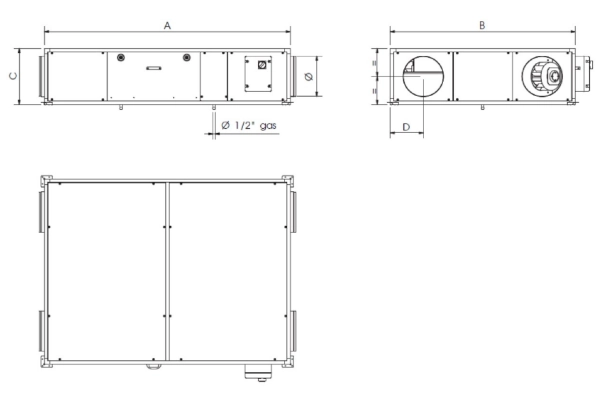

ERHTS90 ORIZZONTALE

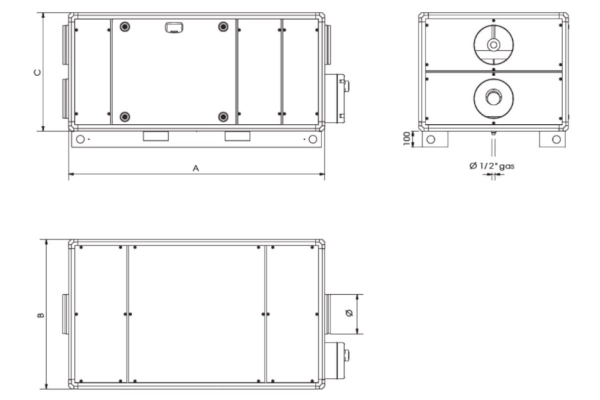

ERHTS90 VERTICALE

Dati di funzionamento

GRANDEZZA ERHTS90		70 H	70 V	100 H	100 V	200 H	200 V	300 H	300 V	400 V	500 V
Tipo di ventilatori		Radiali a pala rovescia – motore elettronico direttamente accoppiato - segnale 0/10 V
Numero ventilatori	Nr.	2
Portata aria	m³/h	540	576	900	900	1980	2160	2916	2988	4068	5220
Pressione utile	Pa	200	200	200	200	200	200	200	200	250	250
Scambiatore di calore (Dati riferiti alla norma UNI EN 13141-7 Temp.interna 25°C- Umidità interna 28% - Temp.esterna 5°C - Umidità esterna 72%)
Tipo di scambiatore		Piastre controcorrente – materiale polipropilene
Efficienza di recupero	%	80,0	82,2	84,0	82,2	81,8	84,6	81,8	85,0	84,9	85,6
FILTRI
Tipo di filtri		Filtri
Classe di filtrazione		ePM1 70-80%

Dati Acustici e Elettrici

DATI ACUSTICI (Dati riferiti alla norma UNI EN 3741 e UNI EN 3744 )
Pressione sonora Lw (EN3747)	dB(A)	51,8	52,2	59,6	51,4	66,8	59,8	68,6	63,2	68,4	73,3
Pressione sonora Lp a 3 m (EN3744)	dB(A)	61,9	55,9	61,6	56,2	69,3	64,8	70,9	68,4	73,4	77,9
DATI ELETTRICI
Tensione di alimentazione	V	230 / 1 / 50 Hz
Corrente assorbita	A	2,5	2,5	2,9	2,9	5,7	5,7	6,3	6,3	11,3	12,1
Potenza assorbita	W	0,32	0,29	0,35	0,33	0,83	0,81	1,27	1,47	2,59	2,88
Grado di protezione	IP	20	20	20	20	20	20	20	20	20	20

Dimensioni

DIMENSIONI
Larghezza	mm	740	760	1240	960	1640	1060	1740	1460	1360	1910
Profondità	mm	1590	1475	1815	1645	2180	2150	2400	2305	2465	2545
Altezza	mm	360	660	420	760	495	1180	635	1180	1320	1320
Diametro attacchi	Ø mm	200	200	250	250	355	355	450	450	500	560
Peso	Kg	103	104	149	140	280	268	352	352	406	674
Scarico condensa	Ø mm	32	32	32	32	32	32	32	32	32	32

Orientamenti

Listino prezzi

MODELLO	VERSIONE I		VERSIONE E
	H	V	H	V
	euro	euro	euro	euro
ERHTS90-70	8.410,10 €	9.112,57 €	10.623,48 €	11.325,98 €
ERHTS90-100	11.482,96 €	12.228,60 €	13.696,33 €	14.443,28 €
ERHTS90-200	16.779,62 €	18.543,03 €	18.993,04 €	20.756,40 €
ERHTS90-300	20.005,55 €	24.069,96 €	22.218,93 €	26.283,33 €
ERHTS90-400	-	27.150,65 €	-	29.365,37 €
ERHTS90-500	-	34.110,01 €	-	36.324,72 €

Listino prezzi comandi e filtri

COMANDI VERSIONE I / E

EARCNV2-B: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂ colore nero.
EARCNV2-W: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂ colore bianco.
EARCNW2-B: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂, con Wi-Fi integrato colore nero.
EARCNW2-W: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂ con Wi-Fi integrato colore bianco.

MODELLO	VERSIONE I				VERSIONE E	KIT FILTRI
	Controllo elettronico remoto (bianco)	Controllo elettronico remoto (nero)	Controllo elettronico remoto (bianco)	Controllo elettronico remoto (nero)	Controllo remoto grafico	KIT FILTRI
	EARCNV2W	EARCNV2B	EARCNW2W	EARCNW2B	EARTGFE	EARTFDRE
	euro	euro	euro	euro	euro	euro H	euro V
ERHTS90-70	224,98 €	224,98 €	277,76 €	277,76 €	466,84 €	205,41 €	262,42 €
ERHTS90-100						410,83 €	438,65 €
ERHTS90-200						608,30 €	707,69 €
ERHTS90-300						723,58 €	991,30 €
ERHTS90-400						-	893,23 €
ERHTS90-500						-	1.326,57 €

Listino batterie

ELETTRICHE E DI RISCALDAMENTO AD ACQUA

MODELLO	Batteria elettrica on/off	Batteria elettrica completa di regolazione	Batteria di riscaldamento ad acqua	Batteria di riscaldamento ad acqua
	Batteria elettrica on/off	Batteria elettrica completa di regolazione	Batteria di riscaldamento ad acqua	Batteria di riscaldamento ad acqua
	EARTBE	EARTBER	EARTBAC	EARTBACF
	euro	euro	euro	euro
ERHTS90-70	523,28 €	982,39 €	A.R.	1.682,63 €
ERHTS90-100	569,44 €	1.143,98 €	1.024,73 €	2.084,06 €
ERHTS90-200	1.086,26 €	1.636,46 €	1.260,71 €	2.299,54 €
ERHTS90-300	1.494,11 €	2.194,35 €	1.459,50 €	2.684,29 €
ERHTS90-400	1.805,78 €	2.600,93 €	1.727,51 €	3.067,73 €
ERHTS90-500	1.805,78 €	2.600,93 €	1.727,51 €	3.067,73 €

Listino prezzi sonde

MODELLO	SONDE
	SONDE
	Sonda temperatura ambiente	Sonda umidità da canale	Sonda temperatura da canale
	EARTSAT	EARTSMU	EARTSMT
	euro	euro	euro
ERHTS90-70	141,08 €	573,26 €	255,23 €
ERHTS90-100
ERHTS90-100
ERHTS90-300
ERHTS90-700
ERHTS90-500

Listino accessori - Tettuccio antipioggia

MODELLO	TETTI PARAPIOGGIA PER VERSIONI H	TETTI PARAPIOGGIA PER VERSIONI V
	TETTI PARAPIOGGIA PER VERSIONI H	TETTI PARAPIOGGIA PER VERSIONI V
	euro	euro
ERHTS90-70	282,55 €	294,33 €
ERHTS90-100	381,96 €	327,04 €
ERHTS90-200	508,88 €	506,24 €
ERHTS90-300	667,16 €	697,26 €
ERHTS90-400	-	731,26 €
ERHTS90-500	-	876,46 €

Listino valvole

TIPOLOGIA VALVOLA	CODICE	Euro
TIPOLOGIA VALVOLA	CODICE	Euro
Valvola di zona motorizzata On/off a 2 vieattacchi 3/4"	EARTVO 21	454,01 €
Valvola di zona motorizzata On/off a 2 vie attacchi 1" passaggio 1" 1/4	EARTVO 22	550,20 €
Valvola di zona motorizzata modulante 0-10v a 2 vie attacchi 3/4"	EARTVM 21	637,39 €
Valvola di zona motorizzata modulante 0-10v attacchi 1"	EARTVM 22	714,34 €
Valvola di zona motorizzata On/off a 3 vie attacchi 3/4"	EARTVO31	473,25 €
Valvola di zona motorizzata On/off a 3 vie attacchi 1"	EARTVO 32	569,44 €
Valvola di zona motorizzata modulante 0-10v a 3 vie attacchi 3/4"	EARTVM 31	656,63 €
Valvola di zona motorizzata modulante 0-10v a 3 vie attacchi 1"	EARTVM 32	733,58 €

N.B.: I valori indicati possono essere soggetti a modifiche senza prevviso.
