ERHAF

Descrizione

Le unità ERHAF sono concepite per il rinnovo aria degli ambienti.
La facilità di installazione attraverso due fori diam.160 mm e l’alta portata d’aria di rinnovo, permette l’applicazione in situazioni come edifici residenziali, scuole, ambulatori, uffici e tutti i contesti dove è necessario il ricambio dell’aria.
Il recupero termodinamico permette di avere un’integrazione rispetto alle condizioni climatiche ambientali, aiutando l’impianto di climatizzazione a soddisfare il comfort interno; Inoltre l’aria immessa è sempre ad una temperatura prossima o migliore di quella ambiente, garantendo quindi un confort percepito superiore.
L'unità è composta da un monoblocco comprensivo di ogni componente per il corretto funzionamento: ventilatori, circuito frigorifero con compressori ad alta efficienza, sezioni di filtrazione aria e recuperatore di calore ad alta efficienza controcorrente.

Caratteristiche

Unità completa in grado di ricambiare l'aria e di integrare le richieste termiche frigorifere degli ambienti serviti. L'unità è completa di ogni componente per il suo funzionamento e pronta all'uso.
Dotata di lampada UV (accessorio) che permette di effettuare un'azione germicida sull'aria sull'aria immessa dall'esterno e si attiva in modo automatico secondo la qualità dell'aria ambiente;
Ventilatori con motore direttamente accoppiato brushless; I ventilatori funzionano in varie modalità comandati principalmente dal sensore di qualità dell’aria posto all’interno dell’unità;
L'unità permette il recupero attivo dell'energia dell'aria espulsa. Il recupero termodinamico permette grazie al suo circuito frigorifero di fornire energia all'ambiente in quantità superiore rispetto a quella sottratta dalla ventilazione per il 90% del funzionamento dell’unità;
Sull’aria estratta e sull’aria immessa sono presenti 2filtri ePM1; Il filtro sull’aria di immissione è posto dopo la batteria per filtrare completamente qualsiasi impurità dell’aria immessa, Sull’aria esterna è presente un pre-filtro Coarse che protegge la pulizia dell’unità
Telaio autoportante in lamiera Struttura in lamiera autoportante, verniciata esternamente (nelle versioni a vista), con interposto isolamento termico ed acustico in polietilene ed Epdm;
Realizzato in rame saldobrasato completo di: Compressore ad alta efficienza BLDC, Filtro deidratatore, batterie alettate, valvola di espansione elettronica, valvola di inversione e dispositivi di sicurezza

Dati tecnici generali

(1) Aria esterna -5/80% UR - Aria interna 20°/50% UR - Portata nominale

(2) Pressione sonora alla portata nominale V3 a 3 mt in campo libero secondo 3744

Grandezza		ERHAF
		40 VV	40 VI	70 VV	50 HV	50 HI
		Verticale vista	Verticale incasso	Verticale vista	Orizzontale vista	Orizzontale incasso
Tipo di ventilatori	mc/h	Radiale a pale rovesce con motore Brushless			Centrifughi a pale avanti con motore Brushless
N° ventilatori	Pa	2
Portata aria BO / V3 / V2 / V1		/	60 / 110	/	/	130
Tipo di compressore		Rotary BLDC
Gas refrigerante		R410A
Filtri		2x ePM1 80% + PREfiltro Coarse
Max potenza assorbita ventilatori	kW	0,1	0,15	0,4	0,12	0,24
Max potenza assorbita compressori	kW	0,95	0,95	1,2	1,15	1,15
Tensione di alimentazione	V/ph/Hz	220/1/50	220/1/50	220/1/50	220/1/50	220/1/50
Max potenza assorbita totale	kW	1,05	1,15	1,75	1,27	1,37
Max corrente assorbita totale	A	4,8	5	8,2	5,8	6,1
Pressione sonora (2)	dB(A)	41	43/46	41	43	45/47

Dati tecnici funzionamento invernale e estivo

(1) Aria esterna -5°/80% UR - Aria interna 20°/50% UR - Portata nominale

(2) Aria esterna 35°/50% UR - Aria Interna 27°/60% UR - Portata nominale

Grandezza		ERHAF
		40 VV	40 VI	70 VV	50 HV	50 HI
		Verticale vista	Verticale incasso	Verticale vista	Orizzontale vista	Orizzontale incasso
FUNZIONAMENTO INVERNALE
Potenzialità termica (1)	kW	3,1	3,1	4,55	3,62	3,62
Potenzialita' assorbita	kW	0,71	0,71	1,07	0,84	0,84
COP totale		4,4	4,4	4,25	4,3	4,3
FUNZIONAMENTO ESTIVO
Potenzialità termica (2)	kW	2,41	2,41	3,71	2,77	2,77
Potenzialita' assorbita	kW	0,73	0,73	1,07	0,91	0,91
EER totale		3,3	3,3	3,47	3,0	3,0

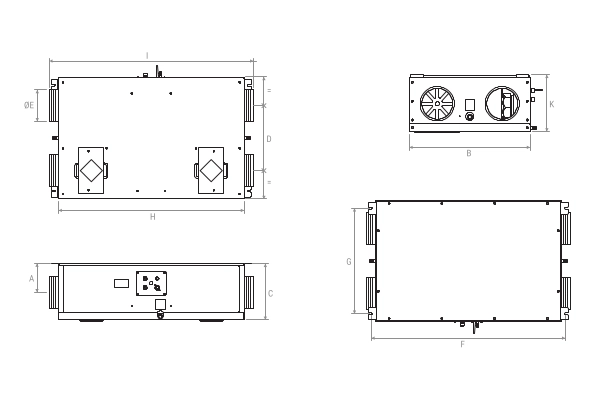

Dimensioni

VV = Verticale Vista

VI = Verticale Incasso

HV = Orizzontale Vista

HI = Orizzontale Incasso

MODELLO		40 VV	40 VI	70 VV	50 HV	50 HI
Larghezza L	mm	500	490	650	1010	950
Profondità P	mm	185	175	300	690	710
Altezza H	mm	1398	1430	2110+50	255	245
DN aria esterna/espulsione	mm	162	160	200	162	162
DN mandata aria	mm	/	2x160	/	/	2x160
Condensa	Ø	20	20	20	20	20
Peso	kg	53	51	88	74	72

Listino prezzi

Modello		euro
Modello		euro
VERTICALE	ERHAF 40 VV	5.330,14 €
	ERHAF 40 VI	5.017,39 €
	ERHAF 70VV	7.381,64 €
ORIZZONTALE	ERHAF 50 HV	5.642,93 €
ORIZZONTALE	ERHAF 50 HI	5.308,94 €

LISTINO PREZZI COMANDI

Comandi remoti obbligatori con versione ad incasso

	MODELLO	Accessori
		Controllo elettronico remoto EARCNTWW (bianco)	Controllo elettronico remoto EARCNTWB (nero)	Controllo elettronico remoto EARCNTMW (bianco) [Wi-Fi]	Controllo elettronico remoto EARCNTMW (nero) [Wi-Fi]
		Controllo elettronico remoto EARCNTWW (bianco)	Controllo elettronico remoto EARCNTWB (nero)	Controllo elettronico remoto EARCNTMW (bianco) [Wi-Fi]	Controllo elettronico remoto EARCNTMW (nero) [Wi-Fi]
		euro	euro	euro	euro
VERTICALE	ERHAF 40 VV	275,74 €	275,74 €	315,49 €	315,49 €
	ERHAF 40 VI
	ERHAF 70 VV
ORIZZONTALE	ERHAF 50 HV
ORIZZONTALE	ERHAF 50 HI

N.B.: I valori indicati possono essere soggetti a modifiche senza prevviso.
